Гудит редуктор газель как исправить

Гул, вой редуктора – самая распространённая его неисправность.

Существуют четыре основных причины возникновения гула редуктора, здесь они – изложены в порядке убывания по распространённости:

1. Износ главной пары

2. Износ подшипников

3. Открученная гайка хвостовика

4. Неправильная регулировка

Для каждой из перечисленных причин возникновения гула характерен свой характер гула и режим движения в котором он возникает.

Но прежде всего – если редуктор начал гудеть, то ни о каком шансе его спасти нетрадиционными способами (обработать присадкой, залить более густое масло, насыпать в масло молибден или опилки и т.п.) речи быть не может. Причиной гула служит износ либо главной пары, либо подшипников. Изношенные детали восстановить снадобьем мошенников не возможно, как и не возможно присадкой отрегулировать редуктор (если причина гула в регулировке) или подтянуть гайку хвостовика (если причина в этом).

И так… разбираем по очерёдности

1. Гул главной пары

Для главной пары характерен мелодичный, воющий, поющий гул.

Гул изношенной главной пары проявляется при нажатии на педаль газа (при движении в нагрузку).

Жмём (разгоняем автомобиль) на педаль газа – гул слышен

Отпускаем педаль газа (режим торможения двигателем) – гул исчезает.

При том зачастую в момент смены нагрузки (в момент лёгкого нажатия на педаль газа, либо её приотпускании) звук может значительно усиливаться, а на начальной стадии неисправности гул может проявляться как раз только в данном режиме (на смене нагрузки), а при полной нагрузке отсутствовать или быть еле заметным.

При движении на нейтральной передаче данного звука нет, либо почти нет, возможны короткие, прерывистые отголоски данного звука.

Данный гул (главной пары) обычно появляется (впервые заметен) на большИх скоростях, начиная от 70-80 км/час и выше, со временем (в следствии износа главной пары) планка скорости на которой возникает звук понижается, и тогда звук слышен уже на 40-50 км/час. На скорости свыше 100-120 км/час гул как будто пропадает.

Если гул, что Вас беспокоит полностью подпадает под данное описание, то его причина совершенно точно – износ главной пары редуктора. Ни какая деталь в автомобиле не может гудеть похоже (только под нагрузкой). Готовьтесь к ремонту – замене главной пары, или редуктора в сборе, если нет возможности произвести его ремонт. Регулировкой редуктора данный гул не устраним. Если Вам кто то обещает устранить данный гул регулировкой- знайте- Вас либо обманывают, либо этот человек понятия не имеет о редукторах.

2. Износ подшипников

В любом редукторе их установлено минимум 4 штуки. На двух подшипниках вращается ведущий вал редуктора (хвостовик), на двух – ведомый (дифференциал).

Гудеть могут только подшипники ведущего вала (хвостовика), поскольку они вращаются в 4-5 раз быстрее колёс и подшипников дифференциала, и любой звук вызванный их износом сливается в гул.

Сейчас говорим о них:

Гул «жужащий», постоянный, не пропадающий в любом режиме движения. Конечно на малых скоростях (при трогании и начале движения) зачастую он еле заметный, почти не слышный, но он есть, по мере нарастания скорости движения гул усиливается.

В запущенных случаях он наоборот на малых скоростях становится грубым, хрустящим, в момент остановки автомобиля превращается в треск, хруст.

Именно так гудят изношенные или перетянутые подшипники хвостовика. НО не только они. Похоже могут гудеть:

— подвесной подшипник карданного вала

— подшипник ступицы (как задней, так и передней)

Определиться в точной причине (исключить подвесной или ступицу) можно только прослушав машину на смотровой яме. Пытаться расспросить через интернет или по телефону другого человека что это у Вас гудит не надо. Гадать в этом деле можно сколько угодно, точного ответа не будет.

Есть единственная подсказка, если Вы недавно (от недели до одного года назад) меняли сальник хвостовика данного редуктора, то 99% что причина данной неисправности как раз перетянутые подшипники хвостовика из-за неквалифицированных действий при замене сальника хвостовика. Об этом написано здесь.

Далее рассматриваем гул подшипников дифференциала

Звук исходящий от неисправных подшипников дифференциала даже не правильно называть гулом. Этот звук можно охарактеризовать как «хрумкающий» – он прерывистый (с частотой вращения колеса – поскольку эти подшипники и вращаются одновременно с колесом), ширкающий, не мелодичный, зачастую создаётся впечатление, что что то задевает, перемалывается в мосту или работает не смазанным, на сухую. Данный звук может усиливаться или уменьшаться (пропадать совсем) в зависимости от смены нагрузки на автомобиль, или быть постоянным – не меняясь от нагрузки.

Если звук, что Вас беспокоит подпадает под это описание – то возможно это как раз эти подшипники, НО не только они.

Точно так же (а зачастую в 90% случаев) шумят подшипники полуосей ведущего моста.

Поэтому определиться в точной причине (исключить подшипники полуосей) можно только прослушав машину на смотровой яме. Пытаться расспросить через интернет или по телефону другого человека что это у Вас гудит не надо. Гадать в этом деле можно сколько угодно, точного ответа не будет.

3. Открученная гайка хвостовика*

Прежде всего – данная неисправность очень опасная для самого редуктора и для эксплуатации автомобиля. Поскольку на некоторых моделях (Ваз, Нива и некоторые Иномарки) данная гайка не имеет фиксации (кернения) и откручиваясь высвобождает хвостовик от смещения в глубь редуктора, что во первых очень вредно для главной пары (она ускоренно изнашивается), во вторых со временем приводит к тому, что хвостовик ударяется о дифференциал и мост клинит, либо ломаются зубья на хвостовике.

Поэтому данную неисправность нужно устранять как можно быстрее – в тот же день как обнаружили её. Планировать дальнюю поездку нельзя!

* Не только открученная гайка хвостовика может быть причиной данного звука, но и износ (естественный или критичный, аварийный) подшипников хвостовика. Этот износ приводит к осевой «игре» (смещению) хвостовика при сбросе газа, и возврату хвостовика в расчётное (рабочее) положение (в зацеплении с главной парой) при нагрузке.

Гул данной неисправности напоминает подъезжающий к остановке троллейбус.

Пока мы жмём педаль газа (разгоняем машину) – гула нет

Но как только мы отпускаем педаль газа (не выключая передачу!) воспроизводя режим торможения двигателем – так сразу слышим знакомый «троллейбусный» гул.

При движении накатом гул есть, но он легкий, «шебуршащий».

Если Ваш гул подпадает под данное описание – Вам нужно срочно делать как минимум подтяжку гайки (не перетяните её! о чём сказано выше), а по уму – замену сальника и распорной втулки, тем более что данную неисправность в большинстве случаев сопровождает течь сальника.

4. Неправильная регулировка редуктора

Гул не отрегулированного редуктора однозначно описать не возможно (различается в зависимости от степени разрегулированности). Но чаще всего это гул отсутствующий при движении накатом (на нейтрали) и появляющийся на одинаковых скоростях в обоих режимах (как в натяг так и при торможении двигателем).

Эту неисправность чаще всего подозревают владельцы автомобилей с гудящим мостом и так же часто- работники автосервисов. Ежедневно и не однократно приходится разубеждать клиентов, что причина гула не в регулировке.

Редуктор регулируется (по базовым регулировкам- влияющим на шумность работы) один раз и на всегда (на весь срок его службы). Ему не требуется плановая регулировка, за исключением регулировки на уменьшение люфта.

Поскольку главная пара при её установке в редуктор устанавливается в одно единственное – верное для данной конкретной детали положение, ни ниже ни выше, ни левее ни правее. Вся тонкость регулировки как раз и состоит в профессионализме мастера найти это единственное положение для данной детали – это гарантирует долгий срок службы и бесшумность работы одновременно. Не профессиональный мастер установит пару так как получилось (и так сойдёт… (с) ) и редуктор будет работать шумно и не долго.

Это почти как сход/развал на автомобиле. Нужно поставить колёса в строго определённое положение (с нужными углами) – это гарантирует долгий срок службы резины и бесшумность её работы (в поворотах).

Но если со сходом/развалом зачастую случается что он сам по себе «уходит» – в силу износа тех же резиновых сайлентблоков или деформации кузова, то с регулировкой редуктора такого не происходит. Первоначально отрегулированный исправный редуктор может отработать сотни тысяч километров и ему даже на таком пробеге не потребуется регулировка.

Так вот… если изначально редуктор на Вашем автомобиле НЕ гудел (по умолчанию считаем что не гудел, ведь Ваш автомобиль был когда то новым и в 99% случаев редуктора на таких машинах с завода не гудят – за исключением отечественного автопрома), и в какой то момент загудел, то ни какая регулировка появившийся гул не устранит.

А что если всё же изначально не правильно был отрегулирован Ваш редуктор?

Уже поздно.

Если Вам неправильно выставят сход/развал и Вы наездите 20.000 км, то что произойдёт с резиной? – она износится (при том гораздо раньше). Сход развал конечно сделать придётся, но уже с новой резиной.

Так и с редуктором (не смотря на то, что шестерни главной пары не резиновые, а металлические- но и нагрузки они испытывают гораздо бОльшие). Регулировка конечно потребуется – но уже для новой главной пары. Что то можно ещё исправить при пробеге до 1.000 – 2.000 км, при пробеге свыше – пара уже имеет выработку, которую регулировкой уже не исправить.

Поэтому – если Ваш редуктор изначально не гудел – то появившися гул – к ремонту, а не к регулировке.

Если Вы самостоятельно починили редуктор и он сразу же загудел – то Вам нужно сделать его регулировку, и желательно срочно, пока не вышла из строя главная пара, конечно при условии, если она вообще была исправная при её установке.

Зачастую* самостоятельно приобретённая главная пара уже не пригодна для эксплуатации – по причине брака или того, что она «восстановлена». Такую пару не возможно отрегулировать

* Верно для автомобилей отечественного производства.

1. 17.05.2010 07:55




   #1

   Как я починил «гул в заднем редукторе»)))


   Привет всем! Расскажу, как я решил эту проблему, вдруг кому пригодится инфа))) Понятно, что взявши проблему в заголовке в кавычки, я обозначил, что в редукторе гула в помине не было. Все по порядку: купил Паджеро лохматого 95 года выпуска год назад. Авто было подубито, но все чинится, чем в течении года и занимался, сейчас Паджерик в абсолютно рабочем состоянии. Была одна проблема, которую я все откладывал на потом. Весной время пришло… При достижении скорости 80 км/ч начиналась вибрация и гул. Я объехал штук 5 СТО на предмет диагностики. Всем предлагал проехать-послушать. Все дружно говорили: нафиг ехать, давай на подъемник, послушаем прямо здесь. Ок, подъемник… Слушали кто как: кто метр деревянный прикладывал одним концом к уху ,другим к редуктору-раздатке-и т. д., кто по-модному складной наушник. Резюме — однозначное — задний редуктор гудит, надо либо чинить, либо менять!!! Причем 4 из 5 СТОшек как бы даже в заинтересованности насчет ремонта не уличить — они дружно сказали, что чинить не стоит, лучше менять, по крайней мере, они чинить не возьмутся. 5-я СТО — YES!!! Починят мне редуктор!!! Цена вопроса 5000 руб., плюс снять-поставить. Плюс два подшипника новых в редуктор поставили по 500 руб. Собираем-поехали… Тут я дал маху — отдал деньги ДО того, как поехал. Разгон до 80 км/ч — мать его, гудит!!! Хотя, чуть тише и чуть мягче. Я назад на СТО, они подняли авто, послушали, сделали умный вывод что это теперь гудит раздатка, а мост теперь не гудит совсем. Типа, починили и к ним какие претензии. ДЕньги отданы, дальнейшее общение на тему сам дурак мне не по душе, развернулся да уехал. Хотя, я не исключаю того, что в самом деле редуктор был починен и все сделано классно. Ладно, фиг с ними, все к лучшему. Поубавив оптимизЬма насчет диагностических способностей СТО в Новосибе на предмет задних мостов, пошел по пути исключений — начал менять все подряд, что может гудеть. На первом месте — передние ступичные подшипники. Результат — ноль! Гудит ,собака!!! В раздумьях ,что бы поменять еще, просматривал (о, спасибо ему!!!) любимый Дром. И наткнулся на объявление о починке как раз задних мостов — в районе вещевой барахолки в частном секторе мужики чинят только мосты, респект им!!!. Они мне сам предложили — поехали сначала прокатимся. Резюме — гул-вибрация однозначно не из редуктора, он по-другому гудит, т. е. как бы воют подшипники, а у меня чисто вибрационные явления. Тем более, не из раздатки))) И посоветовали мне снять карданы да проверить их балансировку, а занимается этим делом паренек в поселке Огурцово, ему — огромнейший респектищщщще!!!. Снимаем карданы, на проверку их, один кардан в порядке, второй был отбалансирован. Цена вопроса- 500 руб диагностика обоих карданов, и балансировка одного 2500 руб. Плюс снять-поставить. И все гулы-вибрации исчезли, я счастлив!))) Вот, собственно, все, может, кому пригодится. Координаты мест, в которых я побывал, готов скинуть в личку, кому надо)))

   TLC 100 99 г., бензин
   Мазда Трибьют 3л. 4 ВД, ПР, 2000 г.

   ---

2. 17.05.2010 08:00




   #2

   Если кардан разбалансировал то будет вибраци по салону да и по кардану будет видно што он коряво крутится,СТО-шники слепые были?)))

   ---

3. 17.05.2010 08:05




   #3

   Chevy Avalanche V8 5.3 Z71 чип 380 л.с.
   Cady Escalade V8 6.2 Platinum чип и выхлоп 440 л.с.

   ---

4. 17.05.2010 08:07




   #4

   Слааавься парень из огурцова!!!

   ---

5. 17.05.2010 08:09




   #5

   выкладывай контакты тут ибо нирикламо !!

   Макс знает , Макс пожил .. Макс пэнис на всё положил)
   Кто понял жизнь , тот не работает ..

   ---

6. 17.05.2010 08:10




   #6

   а ларчик просто открывался

   ---

7. 17.05.2010 08:14




   #7

   а я сразу говорил что это кардан неотбалансирован %-Р

   ---

8. 17.05.2010 08:21




   #8

   Урраааа парню из Огурцово !!!!!!!!!

   Если кардан разбалансировал то будет вибраци по салону да и по кардану будет видно што он коряво крутится,СТО-шники слепые были?)))

   а такая фигня из за прокладки может быть ?

   Гружённый обдолбленый бомбардировщик.
   Раствор мощный плюс план вдогончик…

   ---

9. 17.05.2010 08:30




   #9

   ---

10. 17.05.2010 08:33




    #10

    а я давно говорил, что там чувак карданами занимается

    ---

11. 17.05.2010 08:52




    #11

    Сообщение от supermax


    выкладывай контакты тут ибо нирикламо !!

    Ок, выложу ,чуть позже — телефоны не с собой оказались)

    TLC 100 99 г., бензин
    Мазда Трибьют 3л. 4 ВД, ПР, 2000 г.

    ---

12. 17.05.2010 10:13




    #12

    а у мня на футнике есть кардан?

    ---

13. 17.05.2010 10:17




    #13

    Сообщение от Добрячий безрубашечник


    а у мня на футнике есть кардан?

    если чонить гудит то есть !

    Гружённый обдолбленый бомбардировщик.
    Раствор мощный плюс план вдогончик…

    ---

14. 17.05.2010 12:04




    #14

    если фуТНик то у него каДРан

    ---

15. 17.05.2010 13:02




    #15

    Сообщение от Добрячий безрубашечник


    а у мня на футнике есть кардан?

    говори где фунтик, вечером засунем ты главное стекло опусти

    ---

16. 17.05.2010 13:24




    #16

    Сообщение от Sapser


    … И наткнулся на объявление о починке как раз задних мостов — в районе вещевой барахолки в частном секторе мужики чинят только мосты, респект им!!!. Они мне сам предложили — поехали сначала прокатимся….

    Мне так просто на звук Александр сказал поменять ступичный подшипник и подшипник полуоси. Проверили — 300%% верное попадание.
    А уже потом они мне чинили редуктор заднего моста — так и оно перестало гудеть сразу и пока еще не загудело вновь.

    ---

17. 17.05.2010 16:23




    #17

    Сообщение от KASTO


    Если кардан разбалансировал то будет вибраци по салону да и по кардану будет видно што он коряво крутится,СТО-шники слепые были?)))

    он же не гнутый был чтобы коряво крутиться, а просто разбалансирован, на глаз это не заметить.

    21060, AT211, PR50, JCG10(Ai250)

    ---

18. 17.05.2010 17:07




    #18

    Сообщение от 1984


    контакты в личко:)

    Всем!!!

    Honda Avancier 99г. TA1, свап на H23A, S-matic.
    Самолет! был — теперь Паровоз!
    ГБО 4 поколение

    ---

19. 18.05.2010 05:51




    #19

    Как обещал, контакты: мужик, балансирующий карданы в Огурцово: 8-903-905-99-42;
    СТО у вещевой барахолки, на которой чинят редукторы: 8-913-985-47-21. Не сочтите за рекламу, ибо по просьбе форумчан)))

    TLC 100 99 г., бензин
    Мазда Трибьют 3л. 4 ВД, ПР, 2000 г.

    ---

20. 18.05.2010 06:46




    #20

    Наш СМС канал — http://forums.drom.ru/novosibirsk-life/t1151323385.html
    форум каких-то наркоманов

    ---

Известная фраза о невечности всего сущего под Луной сразу всплывает в голове у владельца «ГАЗели», как только его ухо улавливает посторонний гул где-то снизу при движении автомобиля. Чаще всего это наблюдается при движении на скорости не менее 30 км/час.

Опытный водитель сразу установит причину возникновения «внештатного» звука: задний мост, требуется регулировка редуктора «ГАЗели». Но не так страшен черт, как его малюют. Посторонний гул вполне устраним, причем своими руками.

Это серьезно

Заниматься «внештатным» звуком следует незамедлительно, так как промедление подобно смерти (редуктора). Нарушение режима взаимодействия шестерен приведет к их быстрому износу и поломке редуктора. Не следует откладывать проблему в долгий ящик, нужно немедленно приступить к ее устранению.

Конечно, не простое дело — регулировка редуктора заднего моста («ГАЗель» — своими руками вполне ремонтируемая машина, как известно). Поэтому надо быть готовым, что первые результаты могут оказаться далекими от ожидаемых.

Но не стоит отчаиваться в случае неудачной регулировки, а нужно лишний раз прочитать «Руководство по эксплуатации и ремонту» и повторить все сначала.

С чего начать

Регулировка редуктора «ГАЗели» прежде всего потребует от вас банальной операции – слива трансмиссионного масла.

Прежде всего необходимо разогреть масло в редукторе. Для этого можно проехать на автомобиле или же, подняв задний мост на домкратах или подъемнике, завести машину и включить передачу. Это необходимо для качественного слива масла из редуктора.

Слив масло в какую-нибудь соразмерную тару, следует сразу осмотреть его на предмет наличия металлической стружки. Присутствие металла в масле говорит об износе шестерен редуктора и необходимости их замены с последующей регулировкой редуктора.

Убедившись в необходимости ремонта редуктора, снимаем его и разбираем. Если на деталях механизма имеются раковины, сколы и другие дефекты, то такие детали подлежат обязательной замене, а редуктор – регулировке.

Регулировка температурного зазора подшипников

Регулировка редуктора «ГАЗели» делается после окончательной сборки механизма. Собрав редуктор, можно приступать к его регулировке.

Для удобства проведения регулировочных работ устанавливаем собранный редуктор на стенде и закрепляем бугели подшипников усилием до 9 кгс. Затем специальным ключом (пластина, возможно, с приваренной центрирующей втулкой и рукоятью) проводим регулировку теплового зазора в подшипниках: закручиваем переднюю бугельную гайку до упора, а затем отпускаем на 3 мм (расстояние хорошо определяется специальным индикатором перемещения).

Регулировку можно провести и без применения индикатора перемещения. В этом случае бугельная гайка затягивается до упора, а затем отпускается на одну прорезь в ней. Гайка должна свободно вращаться от руки.

Этого вполне достаточно для создания температурного зазора подшипников.

Регулировка зацепления планетарной шестерни с хвостовиком

Необходимо установить зазор между планетарной шестерней и хвостовиком. Для этого делаем метку на бугеле против выреза бугельной гайки. Устанавливаем индикатор перемещения на «планетарку» и, проворачивая хвостовик редуктора, определяем искомый зазор. Его величина должна быть 0,15-0,18 мм.

Если зазор велик, то проделываем следующее:

• откручиваем бугельную гайку переднего подшипника на один вырез от сделанной перед этим метки;
• бугельную гайку заднего подшипника затягиваем на один вырез;
• проверяем зазор, полученный после регулировки;

Если ослабление гайки на один вырез не привело к нужному зазору, регулируем гайками еще на один вырез. Это делается до тех пор, пока не будет достигнут требуемый зазор между хвостовиком и планетаркой. После этого устанавливаем фиксаторы на бугельные гайки.

Такими действиями не нарушается регулировка температурного зазора дифференциала, что, в свою очередь, не вызовет перегрев редуктора в будущем.

Проверяем качество регулировки на стенде

Пятно контакта зубьев – верный способ правильно определить, насколько качественно проведена в любой машине регулировка редуктора заднего моста («ГАЗель» не является исключением).

Для этого ведомая шестерня (ее зубья) окрашиваются яркой краской.

Затем следует провернуть (неоднократно и в обе стороны) за фланец ведущую шестерню, притормаживая ведомую. Эта операция делается до удаления краски в областях соприкосновения зубьев (появления пятна контакта).

Местонахождение пятна подскажет изъяны в выполненной ранее регулировке.

Если оно находится в области вершины зубьев, то вам следует поставить кольцо ведущей шестерни большей толщины. Но если пятно расположено у основания зуба, то толщину этого кольца следует уменьшить.

В случае когда пятно оказалось на узком конце зуба, следует увеличить расстояние между ведущей и ведомой шестернями. Если же пятно наблюдается на широком конце, то этот зазор надо уменьшить.

Если пятно находится в нужном месте, то это значит, что удачно завершена регулировка заднего редуктора, «ГАЗель» теперь готова уже к практической проверке качества выполненных регулировочных работ. Отправляемся в небольшую поездку, чтобы убедиться в отсутствии «внештатного» шума.

Проверяем качество регулировки в движении

После того как будет выполнена регулировка редуктора «ГАЗели», следует проверить ее качество уже практически, на ходу. Не забыть налить в редуктор моста масло, предписанное «Руководством по эксплуатации и ремонту».

Проверка осуществляется в движении, скорость должна быть порядка 60-70 км/час, продолжительность поездки — 20-30 минут. Показателем качества регулировки будет температура нагрева картера – не более 95 градусов по Цельсию.

Берегите редуктор

Для того чтобы редуктор заднего моста гарантировано отработал свой ресурс, необходимо аккуратно и грамотно его эксплуатировать.

Прежде всего не следует:

• перегружать автомобиль, особенно в жаркую погоду;
• изображать из себя Шумахера и делать резкие старты;
• преодолевать «одним махом» длительные подъемы — это приведет к перегреву редуктора;

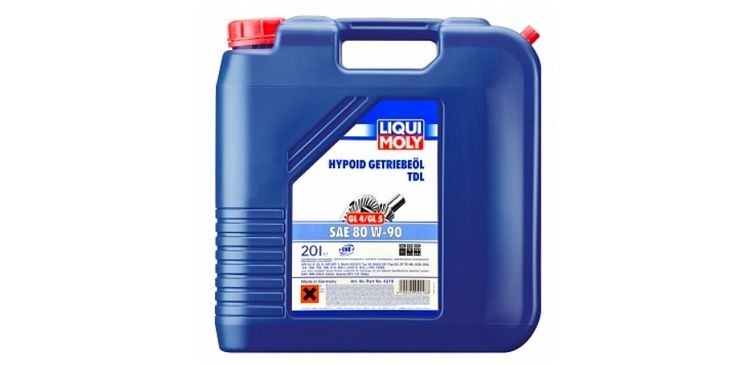

• заливать в картер редуктора какое попало масло, а также нарушать периодичность его смены: летом – через каждые 35 тыс. км, зимой – через 40 тыс. км.
• забывать проверять люфт хвостовика при каждой смене масла. Если он обнаружен, следует его устранить немедленно;

Кстати, регулировка рулевого редуктора («ГАЗель» имеется ввиду) проводится по аналогичной технологии.

Ведущие мосты автомобилей несколько поколений назад были образцами надёжности и долговечности. Разумеется, с некоторыми поправками на класс самой машины, но в целом эти узлы легко переживали несколько ремонтов двигателей и прочих агрегатов.

К сожалению, ситуация меняется не в лучшую сторону, предпосылки явления хорошо известны специалистам.

Принцип работы редуктора заднего моста автомобиля

В заднем мосту происходит разворот направления передачи крутящего момента от продольной оси автомобиля к поперечной. Приводятся во вращение полуоси привода и связанные с ними ведущие колёса.

Для этого используется угловая передача парой конических шестерен. Одновременно происходит понижение частоты вращения на величину передаточного числа этой главной пары, то есть узел можно назвать редуктором заднего моста.

Значительный крутящий момент и относительно высокая скорость вращения заставили принимать меры к снижению шумности работы редуктора. Минимальный уровень достигается при помощи так называемого гипоидного зацепления.

Такая передача имеет общие черты как с конической, так и с винтовой, работает очень плавно и практически бесшумно. Одновременно позволяя сместить ось входного вала ниже оси заднего моста, что позитивно для общей компоновки автомобиля.

Это интересно: Почему стучит рулевая рейка, диагностика и ремонт

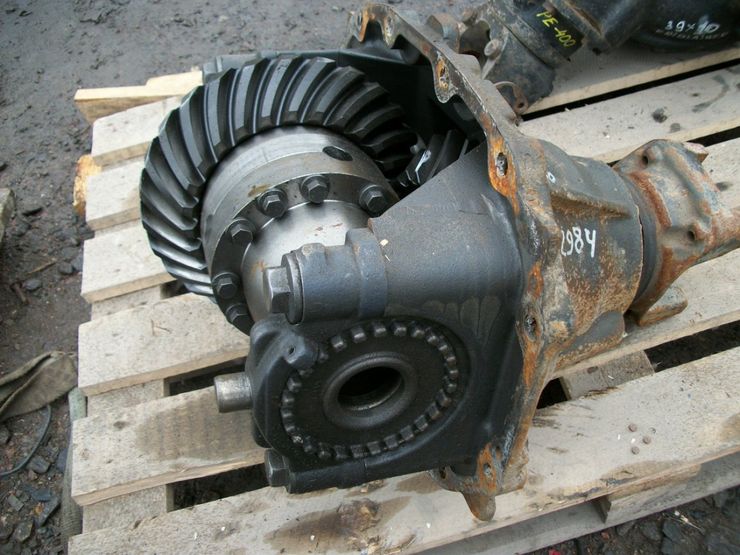

Постепенно выработалась типовая структура редуктора, с небольшими конструктивными отклонениями реализованная практически на всех автомобилях с задним или полным приводом.

В ней присутствуют:

• корпус редуктора, иногда объединённый с массивным картером неразрезного моста;
• фланец, соединённый с карданным валом;
• хвостовик главной пары, представляющий собой вал с подшипниками и выполненную на нём ведущую коническую шестерню гипоидной передачи;
• корпус дифференциала, содержащий полуосевые шестерни и набор сателлитов;
• пара конических подшипников ведущего вала, работающих с преднатягом для исключения даже малейшего люфта;
• аналогичная подшипниковая пара, в которой вращается корпус дифференциала;
• ведомая шестерня большого диаметра, прикреплённая болтами к коробке дифференциала;
• сальниковые уплотнения и система смазки разбрызгиванием с запасом жидкого гипоидного масла в картере.

Полуоси моста прямо или через фланцы имеют шлицевое зацепление с полуосевыми шестернями дифференциала, приводимыми во вращение сателлитами. Сами сателлиты получают крутящий момент через палец – это их ось вращения, закреплённая на коробке дифференциала.

Натяг подшипников имеет строго определённую величину, устанавливаемую при регулировке и конструктивно поддерживаемую в процессе работы. Всё рассчитано на непрерывную подачу смазывающего масла за счёт вращения шестерен.

Уменьшение натяга снижает срок службы, поскольку исключить износ, а с этим и изменение геометрии подшипников, невозможно. Увеличенный натяг перегрузит подшипники, вызовет локальные перегревы и быстрое разрушение. Регулировочные гайки надёжно стопорятся, малейшее их отворачивание недопустимо.

Причины появления гула в редукторе

Источников повышенного шума может быть два – это изношенные подшипники и изменение относительного пространственного положения ведущей и ведомой шестерен. Последнее может возникнуть при неправильной регулировке или её изменении при отпускании гаек или износе деталей.

Особенностью работы гипоидной передачи является необходимость очень точного относительного положения ведомой и ведущей шестерен, то есть вала хвостовика и корпуса дифференциала.

Небольшое отклонение от идеала неминуемо приводит к шуму в виде гула и воя. Симптомы могут проявляться под тягой, при сбросе газа или постоянно во время движения.

Даже когда положение пары сильно не изменилось, гудеть могут подшипники. Но на это почти всегда будет наложен шум нарушенного зацепления, как говорят, уходит пятно контакта зубьев.

Наличие износа, питтинга или коррозии на обоймах и элементах качения подшипников обязательно скажется на общей геометрии редуктора, пара начнёт работать некорректно и шумно.

Как определить, что шум издает редуктор

Диагностика редуктора обычно затруднена. Встречаются характерные признаки, по которым можно забраковать именно модуль главной пары и подшипников, но и они могут быть сильно замаскированы внешней обстановкой.

Классическими признаками можно считать:

• вой под тягой, пропадающий при сбросе газа;
• то же, но во время движения задним ходом;
• постоянный равномерный звук, обычно это говорит об относительно нормально работающей паре, но начавшемся критическом износе подшипников;
• наличие металлической пыли и стружки в редукторном масле;
• аномально высокая температура моста в зоне редуктора;
• отсутствие зависимости звука от поворотов.

Всё это будет предпосылками к демонтажу и диагностике моста, но с абсолютной точностью сделать вывод невозможно. Детали ходовой части расположены под кузовом, звуки могут изменять интенсивность и локацию самым причудливым образом. Опытные специалисты всегда внимательно проверят ступицы, карданную передачу, прочие агрегаты трансмиссии.

Что делать

Окончательный диагноз ставится после разборки редуктора на рабочем столе мастера.

Износ главной передачи

Если на шестернях видны следы неравномерного износа, поломок и выкрашивания зубьев, а главное – невозможно правильно выставить положение пятна контакта и диапазона боковых зазоров в зацеплении всем набором регулировок, то бракуется главная пара. Эти две шестерни подбираются на заводе и раздельно не заменяются и не поставляются.

В нормальных условиях пара изнашивается медленно, но обходится дорого. Возможно применение деталей сторонних производителей, но только с известной репутацией. При изготовлении хвостовика и ведомой шестерни используются только качественные материалы и сложные технологии.

Износ подшипника

Чаще всего частично разрушаются именно подшипники. Их качество в последнее время заметно упало, а нагрузка на них возросла.

Производители стремятся понизить стоимость, применяя детали с дешёвых рынков, при этом заботятся о снижении трения и шума, уменьшая габариты и устанавливая шарики вместо роликов. В результате редукторы не выдерживают и 100 тысяч километров без переборки.

Открутилась гайка хвостовика

Многие неграмотные ремонтники продолжают считать эту гайку только крепёжной, но не регулировочной. В результате нарушается технология сборки, не меняются одноразовые детали, гайки не держат натяг.

По теме: Что такое двухмассовый маховик, проверка и ремонт DMF

После ослабления в подшипниках появляется люфт, зацепление нарушается, редуктор воет, а сальник хвостовика не удерживает масло.

Надо обязательно при ремонте заменять подшипники, распорную втулку, маслоотражательные шайбы, точно регулировать натяг специнструментом. Иначе разрушится пара, а это означает конец редуктора, дешевле поставить контрактный.

Неправильная регулировка

Чаще всего проблемы начинаются после замены сальника хвостовика. Не обеспечивается нужный натяг пары подшипников хвостовика, они воют и изнашиваются.

Регулировке после полной разборки подлежат положение пятна контакта, величина бокового теплового зазора и натяги всех подшипников. Причём эти величины влияют друг на друга, работа проводится в комплексе со строго определённой последовательностью.

Необходим большой опыт, правильно регулируют редукторы обычно только на специализированных предприятиях, хотя случаются подготовленные мастера и в автосервисах, но это скорее исключение. Помимо опыта, надо располагать инструментом и специфическими запчастями.

Что будет если ездить с воем в редукторе

Чем раньше приступить к ремонту, тем больше вероятность отделаться заменой подшипников и сальников. Когда начнётся износ главной пары, восстановить бесшумную работу очень сложно, а «народные» способы, вроде густого масла и аналогично действующих присадок, помогают редко и очень ненадолго.

Иногда бывает достаточно просто заменить гайку хвостовика и сальник, восстановив правильный натяг подшипников. Но езда с отпущенной или перетянутой гайкой прикончит редуктор очень быстро, тем более, что такое состояние связано ещё и с потерей масла. Без смазки редуктора хватит буквально на несколько километров.

Сложно назвать, какая деталь в устройстве автомобиля может быть маловажной. Своевременная диагностика и дефектовка всех узлов могут существенно снизить риск возникновения аварий, поломок и других неприятных ситуаций.

Хозяева полноприводных и заднеприводных автомобилей могут столкнуться с появлением постороннего звука в заднем редукторе. К неисправности в работе этого узла не следует относиться без внимания. При вращении хвостовика ведомая шестерня передает крутящий момент к полуосям. В идеале работа трансмиссии осуществляется почти бесшумно и надежно.

Оглавление:

• Причины гула заднего моста
  • Уровень масла в редукторе
  • Течь сальника хвостовика
  • Износ подшипников хвостовика
  • Износ главной пары
  • Неправильная регулировка главной пары
  • Дефекты шлицов полуосей и износ подшипников

Причины гула заднего моста

Самая банальная причина неисправности, из-за которой редуктор может недовольно гудеть ­­— это недостаточное количество смазки в коробке главной передачи. При любом постороннем шуме редуктора первое, что нужно сделать, это проверить наличие масла.

Уровень масла в редукторе

При проверке уровня масла, машина должна стоять на ровной поверхности. На корпусе редуктора аккуратно откручиваем пробку. В идеале масло может немного вытечь из отверстия. Если этого не происходит, то можно проверить уровень пальцем (чистым).

Некоторые автолюбители модернизируют бутылки из-под шампуней и прочей бытовой химии для оптимизации процесса, но в продаже имеются и специальные шприцы для нагнетания трансмиссионного масла.

Закручивать пробку следует аккуратно, сопоставляя резьбу, иначе в дальнейшем масло будет постоянно вытекать из корпуса. Если такое произошло, и новой пробки нет под рукой, достаточно запаковать резьбу пробки обычной сантехнической лентой – покупать новый автомобиль из-за этого совсем не обязательно.

Если масло вытекает не впервые, и гул не пропадает – следует просмотреть состояние подшипников хвостовика. При износе появляется люфт, и биение подшипников будет постоянно выдавливать масло.

Если трансмиссионка очень грязная, требуется ее полная замена. Откручиваем пробку сливного отверстия на корпусе редуктора, сливаем ненужную жижу в отдельную емкость (заботимся об экологии, да). Можно зрительно проверить состояние узла на износ. Молибденовые присадки снижают трение при работе редуктора, но не решают проблем регулировки или дефектов редуктора.

Течь сальника хвостовика

Если сальник потек, его следует менять. Пытаться ради экономии восстановить заезженный сальник чревато деформацией посадочного гнезда в корпусе редуктора.

Сливаем масло, отсоединяем кардан, выкручиваем фланцевую гайку (обороты гайки запоминаем или записываем для сохранения регулировки). Чаще всего фланцевое крепление разъединяется без усилия, но можно немного стукнуть по нему. Если на фланце есть видимые дефекты, его нужно менять. Сальник вытаскивается специальным съемником, но можно поддеть его отверткой или зубилом.

Новый сальник смазываем Литолом-24 и водружаем на место. Гайки нужно прикручивать на точно такое же количество оборотов. Ставим на место карданный вал и заливаем масло до необходимого уровня.

Подробнее про замену сальника хвостовика заднего моста можете посмотреть в следующих видео:

Гайку хвостовика затягивать до побеления костяшек на руках тоже не следует. Это приводит к следующей поломке.

Износ подшипников хвостовика

Если жужжащий звук не прекращается, и не меняется при смене нагрузки, значит, проблема кроется в подшипниках. Аналогично могут жужжать и подшипники ступиц или кардана. Нужно загнать машину на смотровую яму и прослушать внимательно. Вполне возможно, что при недавней замене сальника могли перетянуть гайку хвостовика, тогда сомнения отпадают.

Втулка между подшипниками ведущей шестерни предусмотрена для предотвращения раскручивания гайки хвостовика. Внутренняя поверхность качественной втулки не имеет следов обработки на токарном станке. При затягивании гайки происходит деформация не только самой втулки, но и подшипников. Не стоит доверять слесарю, если он горит желанием затянуть гайку. Новые подшипники Вам никто не оплатит.

Но все же при наличии зазоров между коническими подшипниками происходит осевое смещение, и, как следствие, деформация подшипников и оси хвостовика. Это довольно опасная поломка: при движении автомобиля вперед крутящий момент будет смещать ведущую шестерню от ведомой вплоть до полной потери контакта между главной парой.

Для самостоятельного ремонта нужно приобрести один или два конических подшипника, масло, отражательное кольцо (в случае деформации подшипника старое кольцо непригодно), сальник и литую деформируемую втулку.

Сливаем масло, вскрываем корпус, отсоединяем кардан, все гайки, опять же, откручиваем так, чтобы потом можно было сохранить регулировку, после удаления дифференциала вытаскиваем хвостовик с полным набором деталей, подлежащих замене. Фланец раскрепляем при помощи двух болтов, вставленных в отверстия. Снимаем сальник и остальные детали.

Больше о замене подшипников в заднем мосту можете увидеть в видео:

Болтающийся хвостовик приводит к сильному износу не только подшипников, но и главной пары непосредственно.

Износ главной пары

Жмем педаль газа на ходу, и когда при движении слышен мелодичный вой, а при работе без нагрузки гул исчезает – такое явление характерно для износа шестерен главной пары. Возможны вариации при разных дефектах. При смене нагрузки звук может усиливаться. Никакая регулировка не решит проблему.

При этом уже из названия можно понять, что замена производится парно: для ремонта требуется хвостовик и планетарка. На заводе-изготовителе подбирается ведущая и ведомая шестерни по оптимальному расположению пятна контакта и по уровню шума. Как определить, из одного ли комплекта состоит пара? На торце планетарки и корпусе хвостовика нанесены электро-карандашом модель трансмиссии, передаточное число, серийный номер изделия и подпись. Маркировка на планетарной шестерне и хвостовике должна совпадать.

Для снятия главной пары сливаем масло и открываем крышку корпуса. Поворачиваем крепление полуосей к фланцам балки и отжимаем стопорные пластины. Полуось вытаскивается рывком, при отсутствии специального съемника можно прикрутить колесо обратной стороной. Отсоединяем крышки подшипников, выкрутив болты. Маркируем левую и правую сторону, чтобы не перепутать детали. Маркируем левую и правую сторону, чтобы потом правильно собрать все. Подшипники и гайки регулировки демонтируются без усилия. И вытаскиваем дифференциал. Вытаскиваем хвостовик и снимаем деформируемую втулку. Раскручиваем фланец, и вытаскиваем сальник и подшипник.

Разбор коробки дифференциальной передачи требует наличия гайковерта или воротка. Снимите ось, шестерни полуосей и ведомую шестерню главной пары. Наличие сколов и трещин на всех деталях редуктора недопустимо. Следует тщательно осматривать все запчасти.

Сборка редуктора осуществляется в обратном порядке. Все изношенные детали подлежат замене. Соблюдение зазоров, крутящих моментов и пред натяжения подшипников обеспечит долгосрочную службу узла.

Инструкцию по замене главной пары на УАЗ можете посмотреть тут:

Все детали собранного редуктора должны свободно вращаться, наличие едва заметного люфта говорит о правильности сборки. Следующий вид неисправности часто появляется после обслуживания машины у недобросовестного автослесаря.

Неправильная регулировка главной пары

При неправильной регулировке главной пары сначала увеличивается гул заднего редуктора, а в дальнейшем ломаются зубья пары. Если зубья шестерен стерты, регулировка не решит проблему повышенного трения в трансмиссии.

Положение осей главной пары неизменно относительно друг друга. Идеальная регулировка позволяет без усилия двигать хвостовик и планетарку, при этом износ деталей минимален, а пятно контакта расположено на середине рабочей поверхности зубьев. Если в редуктор никто не лазил, ничего не подкручивал и не заменял, то ни о каких плановых регулировках не может быть и речи. В случае, когда редуктор загудел, и проблема кроется в износе шестерен, то регулировка потребуется уже для новой главной пары.

Часто бывает, что недобросовестный продавец подсовывает восстановленную пару или откровенно бракованную деталь. Новые запчасти не имеют заусенцев на ребрах рабочих зубцов, наличие такого дефекта говорит о восстановлении пары.

Регулировка ведущей шестерни в автосервисе происходит с помощью специального оборудования. В условиях гаража Вам потребуется обыкновенный вороток и бытовой безмен. При затягивании гайки хвостовика подшипники с деформируемой втулкой начинают расклинивать ось хвостовика, что создаст определенное сопротивление. Немного смазываем рабочие поверхности конических подшипников, и устанавливаем хвостовик в коробку редуктора. Привязываем веревку в отверстие фланца и наматываем на него. Гайка должна быть закручена моментом 12-26 кг, то есть момент сопротивления вращению на безмене должен показывать 2-3 кг, если подшипники приработанные, и проехали не менее 30 км. Если же Вы поставили новые подшипники, то момент сопротивления вращению на безмене должен быть от 7 до 9 кг, что будет соответствовать 16-20 кгс*см.

Регулировка преднатяжения подшипников коробки дифференциала и установка зазора в зацеплении главной пары вполне осуществима без специального оборудования. При хорошей зубчатой паре и правильном расположении исправных элементов хвостовика редуктор будет работать идеально.

Сразу же оговорим такой важный нюанс: на коробке  дифференциала, под регулировочными болтами находятся шайбы. Через некоторое время эти шайбы расплющиваются, и пружинящей функции не выполняют. При том, что момент затягивания болтов невелик, шайба с разжатыми усиками сядет неплотно, и правильного положения пятна контакта попросту не получится. Оптимальным решением будет применение новых шайб и установка болтов с фиксацией резьбы.

На коробке дифференциала устанавливаем крышки на свои места, без регулировочных гаек. Зрительно нужно сопоставить витки резьбы таким образов, чтобы гайки могли свободно вращаться. Наличие едва ощутимого люфта главной пары нормально. Теперь затягиваем одну из гаек на подшипник, и вращаем пару. Это нужно для того, чтобы подшипник встал на свою позицию. Выкручиваем первую гайку, и повторяем операцию с аналогичной деталью с другой стороны. Редуктор спокойно вращается как со стороны кардана, так и за ведомую шестерню.

Теперь используем штангенциркуль с ценой деления до 0,05 мм. Замеряем на каком расстоянии расположены крышки подшипников друг от друга в двух положениях. Ослабляем гайку, расположенную со стороны зубцов ведомой шестерни, и затягиваем противоположную регулировочную гайку. Планетарная шестерня должна двигаться с усилием и без люфта. Теперь закручиваем ослабленную гайку до упора, и еще на 2-2,5 зуба гайки, а противоположную – на 0,5 зуба. Сразу появляется небольшой зазор хода, расстояние между крышками увеличится примерно на 0,2-0,25 мм. Слышен небольшой стук зуба о зуб. Оптимальным будет зазор 0,11-0,15 мм.

Следующим шагом будет проверка пятна контакта. Не следует использовать аэрозольные распылители. Краска попадает не только на поверхность зубьев, и потом ее тяжело отмыть. Зачищаем зубчики ветошью, и наносим краску или штрих аккуратно на рабочую поверхность шестерен, буквально на 4-5 зубьев. При вращении планетарной шестерни немного рукой придерживаем хвостовик, чтобы увидеть работу пары в нагрузке. Крутим несколько раз в обе стороны. Схема расположения пятен приведена ниже.

Подробнее о регулировке главной пары смотрите в видеоролике:

Бывает, что редуктор абсолютно исправен, и область досмотра днища авто нужно немного расширить.

Дефекты шлицов полуосей и износ подшипников

Если шум в редукторе возникает или же усиливается на поворотах, необходимо осмотреть шлицы полуосей и подшипники в коробке дифференциала. Наличие мелких дефектов или шероховатостей на рабочих поверхностях легко устранить при помощи наждачной бумаги. При износе подшипники полуосей подлежат замене.

Если проблема в работе трансмиссии решена своевременно и добросовестно, то покупка нового моста Вам не грозит – автомобиль прослужит верой и правдой долгое время. Если же гул в заднем редукторе исчезает лишь на короткое время, следует внимательнее изучить состояние всех деталей. Возможно причина была некорректно выявлена.
