Как исправить проваленную резьбу

Существует довольно большое количество различных способов восстановления поврежденной рабочей части, все они характеризуются своими определенными особенностями.

Технология восстановления внутренней и наружной резьбы

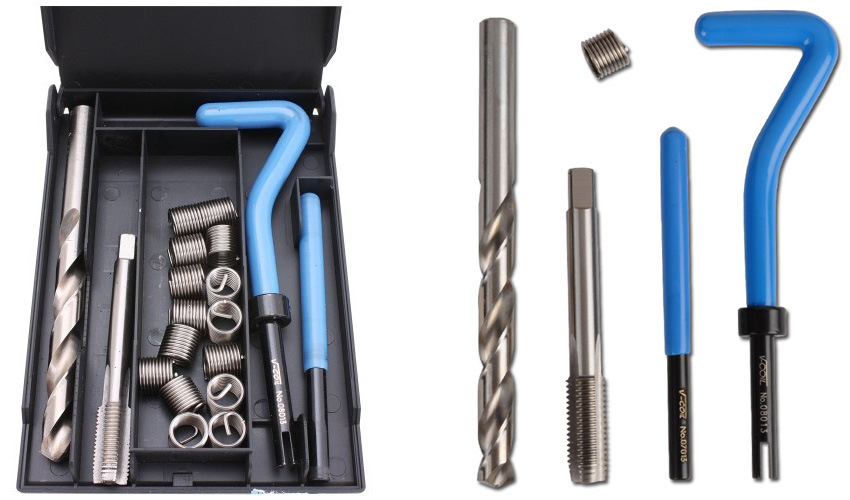

Сегодня восстановитель резьбы применяется при работе крайне редко. Чаще всего применяются распространенные инструменты:

1. Сверло применяется для изменения размеров отверстия.
2. Метчик и плашка предназначены для непосредственного нарезания витков. Они обходятся недорого, зачастую используются для нарезания новой поверхности, но могут и при восстановлении поврежденной.
3. Шпиндель или инструмент для вворачивания вставки. Он характеризуется тем, что рабочая часть напоминает резьбовую, на торце есть специальный зацеп.
4. Вставка ремонтная, представленная спиралью ромбовидной формы. На одном конце сделали поводок, за счет которого осуществляется его вращение за счет соединения со шпинделем.

Кроме этого, некоторые технологии предусматривают использование эпоксидного клея, холодной сварки или других материалов. Выбор проводится в зависимости от конкретного случая

Способ восстановления резьбы

Каждый способ восстановления резьбы подходит для конкретного случая. Примером можно назвать использование эпоксидного клея, который может восстановить несущественное повреждение витков.

Если можно изменить размеры отверстия, то используется метчик. Он подбирается в зависимости от параметров уже имеющихся витков.

Рассматриваемый инструмент предназначен для получения витков на металле. В некоторых случаях увеличить диаметр нельзя, тогда применяется ввертыш. Подобное приспособление цилиндрической формы имеет снаружи и внутри витки с нужным шагом. В некоторых случаях повреждение представлено отверстием, которое можно за плавить сваркой. После этого также проводится восстановление резьбы при использовании наиболее подходящего инструмента.

Применение эпоксидного клея

При использовании эпоксидного клея можно существенно ускорить процесс восстановления резьбы. Среди особенностей восстановительной работы отметим следующие моменты:

1. Отверстие заполняется специальным веществом, после чего немного нужно подождать, пока оно затвердеет.
2. Болт вкручивается для формирования требуемой поверхности, после чего вещество застывает.

Подобный метод не подходит для случая, когда крепежные изделия используются при условии высоких нагрузок или вибрации. Это связано с тем, что полимер после застывания не образует прочной и твердой поверхности.

Холодная сварка

Вместо полимерного клея может применяться холодная сварка. Она также наносится в виде пасты, после застывания образуется прочная и твердая поверхность. Процесс восстановления следующий:

1. Перемешиваются оба компонента для получения требуемой пасты.
2. Пастой заполняется поврежденная поверхность, после чего нужно подождать немного.
3. Вкручивается болт.

Холодная сварка может выдерживать достаточно большую нагрузку, но при этом проста в применении и обходится дешево.

С применением метчика для нарезания резьбы

Метчик применяется для нарезания канавок, за счет которых и образуется требуемая геометрия. Рассматриваемый инструмент состоит из двух частей, может классифицироваться по большому количеству признаку. К особенностям проводимой работы отнесем следующие моменты:

1. Инструмент смазывается маслом. За счет этого упрощается процесс образования витков.
2. При работе на три оборота по ходу приходится 1,5 оборота в обратном направлении. Это делается для того, чтобы удалить стружку с зоны резания.
3. Инструмент должен быть расположен строго вертикально поверхности.
4. После образования требуемой поверхности используется контрольный болт. Первый проход может быть под небольшой нагрузкой, но после проблем возникать не должно.

На образование витков уходит относительно небольшое количество времени. При этом можно получить качественную и надежную резьбу, которая прослужит в течение длительного периода.

С использованием ввертыша

При применении ввертыша отверстие высверливается подходящих сверлом, после этого подбирается метчик соответствующего диаметра. В отверстие устанавливается ввертыш, верхняя часть при необходимости срезается. После этого керном на границе наносятся засечки. Это делается для того, чтобы ввертыш не выкрутился из отверстия. В продаже встречаются самые различные варианты исполнения ввертышей, поэтому проблем с подбором не возникнет.

Сварка для восстановления резьбы

Для того чтобы заплавить отверстие на поврежденной поверхности можно применить сварку. Среди особенностей отметим следующие моменты:

1. Могут применяться самые различные методы варки.
2. Процесс восстановления может усложниться при большой длине отверстия.
3. После заваривания отверстия проводится нарезание при использовании метчика.

Процесс достаточно прост, но полученные витки не смогут выдержать высокую нагрузку.

Применение футорок

Восстановить подобные крепежные элементы можно и при применении футорка. Этот вид резьбового соединения представляет собой втулку, которая имеет наружный большой диаметр и внутренний с меньшим размером.

Сфера применения футорков весьма большая. Примером можно назвать изготовление мебели или соединение различных труб, крепление спаренных колес.

В некоторых случаях, когда можно изменить диаметр соединения, футорок используется при повреждении витков.

Восстановление резьбы холодной сваркой

Холодная сварка сегодня применяется крайне часто. После застывания полученная паста становится прочной и твердой. Она применяется в нижеприведенных случаях:

1. Соединение не подвергается вибрации.
2. Оказываемая нагрузка невысокая.
3. При восстановлении неответственных деталей.

При применении специальной пасты можно получить практически любую поверхность. Это связано с тем, что до полного застывания она находится в пластичном состоянии.

Выбор холодной сварки для резьбы

В продаже встречаются различные виды рассматриваемого вещества. При выборе учитываются следующие моменты:

1. Рекомендуемая область применения.
2. Особенности изготовления рабочей смеси.
3. Условия эксплуатации: температура, влажность и некоторые другие моменты.

Большинство вариантов исполнения представлены двумя компонентами, которые смешиваются для получения пасты. Стоит учитывать, что в пластичном состоянии вещество находится не долго.

Недостатки и преимущества

Каждый метод имеет свои достоинства и недостатки. Примером назовем следующее:

1. Холодная сварка и полимеры могут использоваться в случае, когда нельзя изменить диаметр отверстия. Однако, получающиеся витки характеризуются низкой прочностью.
2. Метчик используется только в случае, когда можно немного увеличить отверстие. При этом получаются качественные и прочные витки.
3. Вкладыши позволяют расширить область применения режущего инструмента, но восстанавливаемая резьба также не рассчитана на большую нагрузку.

В целом можно сказать, что существует просто огромное количество способов восстановления крепежных элементов. Выбор проводится в зависимости от того, где оно используется и какая нагрузка оказывается.

Содержание

Как восстановить резьбу при помощи метчика и без него

1. Как восстановить резьбу метчиком
2. Как восстановить резьбу метчиком с сохранением ее диаметра и места расположения
   1. Заваривание отверстия с последующим нарезанием новой резьбы.
   2. Восстановление резьбы при помощи ввертыша.
   3. Восстановление резьбы при помощи спиральной вставки
3. Как восстановить резьбу в отверстии без метчика
   1. Использование эпоксидного клея
   2. Холодная сварка

Как восстановить резьбу метчиком

Перед тем, как восстановить резьбу с метчиком, определите, можно ли увеличить ее диаметр или нарезать новую в другом месте. Если да, то ремонт пройдет очень быстро.

1. Рассверлите отверстие.

2. Нарежьте новую резьбу.

Фотография №1: нарезание резьбы метчиком

При работе соблюдайте следующие основные правила.

1. Рассверливайте отверстие строго под прямым углом

2. Используйте два новых метчика нужного диаметра (для черновой и чистовой обработки).

3. При нарезании резьбы действуйте аккуратно. Избегайте перекосов и резких движений.

4. Желательно нарезать резьбу при помощи воротка. Если его нет, возьмите разводной ключ.

5. Не забывайте использовать смазку и регулярно удалять стружку.

Как восстановить резьбу метчиком с сохранением ее диаметра и места расположения

Если же нужно восстановить резьбу с сохранением ее диаметра, используйте один из следующих методов.

Заваривание отверстия с последующим нарезанием новой резьбы

Этот способ применяют редко из-за того, что прочность полученной по этой технологии новой резьбы будет ниже. Еще данный метод выбирают при отсутствии специальных приспособлений (ввертышей и спиральных вставок).

Этот способ восстановления резьб включает в себя следующие этапы.

1. Удаление старой резьбы путем рассверливания.

2. Заваривание отверстия. Выбор технологий зависит от материалов деталей.

   1. Для заваривания отверстий в стальных изделиях используют электродуговую или газовую сварку в защитных средах.

   2. При работе с чугунными деталями газовую или электродуговую сварку применяют в холодном состоянии или при общем/местном нагреве.

   3. В качестве присадок используют электроды (МНЧ-1, ОЗЧ-1, ЦЧ-1), чугунные прутки с повышенным содержанием кремния и иные материалы.

3. Обработка отверстия заподлицо основным металлом.

4. Сверление.

5. Нарезание новой резьбы.

Обратите внимание! При работе с алюминиевыми изделиями этот способ восстановления резьбы обычно не применяют. Это связано с тем, что металл при сварке активно поглощает газы. В наплавленных слоях образуются поры. При сильной усадке появляются трещины.

Восстановление резьбы при помощи ввертыша

Ввертыши — это специальные цилиндрические приспособления, имеющие резьбу нужного диаметра и шага внутри и крупную — снаружи. Такие изделия изготавливают из стали, латуни, бронзы, меди и иных материалов. На финальных стадиях производства ввертыши закаливают и дополнительно упрочняют.

Фотография №2: ввертыш для восстановления резьбы

Если нужно восстановить резьбу с сохранением диаметра при помощи ввертыша, действуйте так.

1. Рассверлите отверстие. Сверло нужно подобрать таким образом, чтобы диаметр получившегося отверстия позволял нарезать резьбу для вкручивания ввертыша.

2. Нарежьте резьбу метчиком. Соблюдайте перечисленные выше правила.

3. Вкрутите ввертыш. Его нужно установить заподлицо. Если это невозможно, профрезеруйте деталь и удалите выступающую часть приспособления.

4. На границе новой резьбы и ввертыша нанесите засечки при помощи керна. Это предотвратит самопроизвольное выкручивание приспособления.

Восстановление резьбы при помощи спиральной вставки

Спиральные (их также еще называют проволочными и пружинными) вставки также часто используют для восстановления поврежденных резьб.

Фотография №3: спиральные вставки для восстановления резьбы

Эти приспособления имеют с внутренних сторон высокоточные ромбические резьбовые профили. Практически все модели оснащены специальными поводковыми язычками, предназначенными для вкручивания приспособлений.

Для изготовления таких изделий используют особо прочную высококачественную нержавеющую сталь. Это дает гарантию устойчивости восстановленной резьбы к деформациям и коррозии.

Восстановление резьбы при помощи спиральной вставки включает в себя 4 этапа.

1. Сверление. Рассверлите отверстие. Выбирайте диаметр режущего инструмента по таблице, которую производители прилагают к спиральным вставкам.



Изображение №1: рассверливание отверстия под спиральную вставку

2. Формирование резьбы. Обратите внимание! Для нарезания резьбы используйте специальные метчики, которые отличаются от стандартных и поставляются со спиральными вставками. Соблюдайте все правила и рекомендации.



Изображение №2: формирование резьбы под спиральную вставку

3. Монтаж приспособления. Оденьте спиральную вставку на входящий в комплект поставки специальный инструмент и вкрутите ее в отверстие.



Изображение №3: вкручивание спиральной вставки в отверстие

4. Удаление поводкового язычка. От него можно избавиться при помощи специального инструмента (его также поставляют производители). Для удаления язычков со вставок больших диаметров подойдут обычные плоскогубцы.

Использование профессиональных спиральных резьбовых вставок имеет следующие преимущества.

1. В месте посадки вставки обеспечивается необходимый натяг. Это полностью предотвращает выкручивание. Приспособления располагаются в принимающих резьбах практически без зазоров. В использовании клея для дополнительной фиксации изделий нет необходимости.

2. За счет упругости вставок нагрузки и напряжения распределяются равномерно. Это создает идеальные условия для передачи усилий между болтами и приемными резьбами.

3. Спиральные вставки универсальны. Их применяют не только для восстановления резьб но и при необходимости усиления соединений. Спиральные вставки используют при работе с изделиями из низко- средне и высокопрочных металлов, а также пластика и древесины.

Как восстановить резьбу в отверстии без метчика

Вопрос, как восстановить резьбу в отверстии без метчика, часто задают люди, вообще не разбирающиеся в резьбовых соединениях. На этот вопрос есть лишь один ответ. Восстановить резьбу для получения максимальной надежности без использования обычных или специальных метчиков невозможно. Есть лишь способы нарастить поврежденные поверхности и усилить прочность соединений до определенных уровней.

Использование эпоксидного клея

Этот способ не подходит для восстановления и усиления соединений, подвергающихся высоким нагрузкам и вибрациям. Эпоксидный клей также нет смысла использовать, если узлы и конструкции работают при высоких температурах.

Фотография №4: эпоксидный клей для восстановления резьбы

Если же нет необходимости обеспечения высокой надежности соединения, действуйте так.

1. Заполните эпоксидным клеем отверстие.

2. Подождите пока полимер затвердеет.

3. Вкрутите болт.

4. Дождитесь набора порочности.

Холодная сварка

Холодную сварку также можно применять только при работе с неответственными деталями, не подвергающимися высоким нагрузкам и вибрациям. Соединения получаются более надежными, чем при использовании для восстановления резьб эпоксидного клея.

Чаще всего в нашей стране применяют двухкомпонентные составы следующих марок.

1. ABRO.

2. «Алмаз».

3. «Полимет».

Фотография №5: холодная сварка ABRO

При использовании для восстановления резьбы двухкомпонентной холодной сварки действуйте так.

1. Вскройте упаковку и вытащите компоненты.

2. Тщательно обезжирьте поверхности наружной (на предназначенном для вкручивания изделии) и внутренней (в отверстии) резьб. Для этого используйте состав из первого тюбика. Обрабатывайте все тщательно. Наличие налета и мусора ухудшит результат сварки.

3. Обработайте поврежденную внутреннюю резьбу антиадгезионным составом из второго тюбика.

4. Смешайте в равных долях вещества из первого и второго тюбиков. Выдавливайте составы на неметаллическую поверхность. Для равномерного (!) перемешивания используйте шпатель.

5. Нанесите полученную смесь на предназначенное для вкручивание изделие.

6. Вкрутите его.

7. Обеспечьте необходимый температурный режим.

8. Не трогайте детали в течение указанного в инструкции времени.

Обратите внимание! Не жалейте смесь. При вкручивании изделия ее излишки должны вылезать от давления наружу. Это обеспечит правильное формирование витков при восстановлении резьбы.

Восстановление резьбы

Соединения, формируемые с помощью резьбы, нашли широкое применение в различных областях промышленного производства. Не является исключением и сфера быта. Но под воздействием рабочих нагрузок витки резьбовой нити могут повредиться. В результате степень надежности и уровень прочностных характеристик соединения снизятся. Сегодня разработан не один метод восстановления поврежденного участка резьбы. Каждому из них присущи свои особенности.

Технология восстановления

Применение в настоящее время т.н. восстановителя резьбы, представляющего собой специальный химический компаунд – явление крайне редкое. Обычно с этой целью используется инструментарий, присутствующий в арсенале опытного домашнего мастера. В частности,

•
  диаметры отверстий изменяются с помощью сверл;

•
  непосредственное нарезание витков осуществляется с помощью плашек – на стержневых крепежных деталях – и метчиков в гайках. Стоят они довольно-таки дешево. С их использованием обычно создается новая резьбовая нить, но возможно посредством этого инструмента восстановить и поврежденную;

•
  вставка ремонтная представляет собой спираль с ромбовидным сечением. Ее один конец выполнен в виде поводка. Данный элемент после соединения со шпинделем обеспечивает возможность вворачивания самой вставки;

•
  для вворачивания вставки применяется инструмент под названием шпиндель. Его рабочий сегмент со специальным зацепом на торце схож с резьбовым;

Также существуют способы, предусматривающие применение холодной сварки, синтетического термореактивного продукта, получившего название эпоксидный клей, и иных материалов. Чтобы правильно выбрать подходящий метод, учету подлежат условия, в которых будут проводиться работы по восстановлению резьбы, а также ее дальнейшей эксплуатации.

Способы восстановления

Рассмотрим наиболее эффективные методы восстановления поврежденной резьбы.

С помощью метчика

Разработаны несколько вариантов данного способа, предусматривающие сохранение резьбового диаметра.

Наплавка

Этот метод применяется, если недостаточной уровень прочностных характеристик сформированной резьбы некритичен, либо когда реализовать иные методики не представляется возможным. Он включает следующие этапы:

•
  рассверливание отверстия с поврежденной резьбой;

•
  наплавка гнезда посредством газовой или электродуговой сварки;

•
  обработка поверхности абразивным инструментом с ее последующей шлифовкой заподлицо;

•
  высверливание отверстия с заданным диаметром;

•
  нарезание резьбовой нити метчиком.

Применять наплавку к алюминиевым деталям нельзя. Причина – этот металл имеет свойство поглощать газы, ввиду чего в наплавленной толще образуются поры.

Ввертыши

Ввертышом принято называть шпильку, вдоль продольной оси которой проделано резьбовое отверстие нужного диаметра. Изготовить такую деталь можно своими руками.


От шпильки отрезается участок требуемой длины, а затем в нем высверливается отверстие. Восстановление резьбы с помощью ввертыша выполняется так:

•
  в гайке с поврежденной резьбовой накаткой просверливается отверстие под его внешний диаметр;

•
  посредством метчика нарезается резьбовая нить;

•
  ввертыш завинчивается заподлицо с опорной поверхностью гайки. Если необходимо, торец подвергается фрезерованию;

•
  на кромки отверстия в гайке и внешней резьбы ввертыша керном наносятся насечки. Так будет исключено самопроизвольное вывинчивание самого ввертыша.

Спиралевидные вставки

Конструктивное исполнение этих деталей описано выше. Что же касается их применения, то данный процесс состоит из следующих этапов:

1.
   Поврежденное отверстие рассверливается. Диаметр сверла указывается в сопроводительной документации к приобретенной вставке.

2.
   Метчиком (он входит в комплект поставки) нарезается резьбовая нить.

3.
   Вставка вкручивается. Делается это при помощи поводкового наконечника-язычка.

При использовании вставки нагрузка и натяг распределяются равномерно, дополнительная фиксация не нужна. Применяются эти детали также с целью усиления резьбового сопряжения.

Восстановление резьбы без использования метчика

Без применения метчиков восстановить резьбу так, чтобы она характеризовалась высокой надежностью, невозможно. Это аксиома. Существуют методы, предусматривающие лишь наращивание поврежденных поверхностей и повышение прочностных показателей, да и то – не выше определенного уровня.

Эпоксидный клей

Сразу необходимо отметить, что применение данного материала не подходит для восстановления резьбовых соединений, функционирующих при вибрации и высоких нагрузках. Также нецелесообразно использование эпоксидного клея, если предполагается его работа в условиях повышенных температур. Во всех остальных случаях нужно действовать так:

•
  заполнить отверстие с поврежденной резьбой этим веществом;

•
  дождаться затвердевания полимера;

• ввинтить стержневой крепеж;

•
  дать соединению достичь необходимой прочности.

Болт выкручивается только после окончательного застывания клея.

Холодная сварка

Восстановление резьбы с помощью холодной сварки пользуется особой популярностью. Поэтому данный метод заслуживает более детального рассмотрения.

Применение

Само вещество, получившее название «холодная сварка», представляет собой жидкий полимерный двухкомпонентный компаунд, включающий металлические добавки. Применяется этот состав так:

1. из упаковки извлекаются оба тюбика;

2. элементы соединения подвергаются обезжириванию. Для этого используется вещество, находящееся в тюбике под номером «1»;

3. далее наносится содержимое тюбика под номером «2»;

4. затем составы, находящиеся в обоих тюбиках, выдавливаются в пропорции 1:1 на заранее подготовленную подложку и смешиваются, например, с помощью шпателя;

5. готовой смесью покрывается резьбовая нить болта;

6. болт ввинчивается в отверстие с ответной резьбой;

7. дав смеси затвердеть (величина требуемого для этого временного интервала указана в сопроводительной документации на холодную сварку либо просто на упаковке) болт нужно выкрутить.

Факт достаточного количества смеси подтвердит ее выдавливание наружу в ходе ввинчивания болта (этап №6).

Как выбрать

Анаэробный однокомпонентный восстановитель, имеющий консистенцию густой пасты используется нечасто. Причина – низкая эффективность. Ремонтные работы проводятся с использованием двух видов:

v плотные одно- или двухслойные брусочки, вызывающие по степени вязкости ассоциацию с пластилином. Они перед применением перемешиваются;

v жидкий состав, получаемый в результате смешивания клеящей массы с отвердителем.

С целью восстановления поврежденной резьбовой нити следует останавливать свой выбор на марках, характеризующихся высокой пластичностью. Тогда смесь заполнит все мелкие образовавшиеся изъяны. В случае, когда соединение подвергается частой разборке, использовать необходимо холодную сварку, обладающую повышенной твердостью, поскольку трение о металлическую поверхность может вызвать ее разрушение.

Преимущества

Из достоинств способа восстановления резьбы холодной сваркой эксперты выделяют:

• невысокая стоимость;

• технические характеристики восстанавливаемых деталей не претерпевают изменений поскольку термическое воздействие отсутствует;

• простота использования. Для восстановления не нужна вспомогательная оснастка;

• устойчивость к коррозионным процессам;

• на рынке представлен широкий выбор холодной сварки от отечественных и иностранных предприятий.

Недостатки

К недостаткам необходимо отнести:

• подверженность влиянию температурных перепадов и иных условий работы, связанных с воздействием внешней среды;

• запрещен ремонт ответственных конструкций;

• прочность невысокого уровня.

Заключение

Как видно, в распоряжении домашнего мастера имеется несколько технологий восстановления резьбы. В обобщенном виде их плюсы им минусы выглядят следующим образом:

• использование ввертыша не допускает эксплуатацию резьбы при существенных нагрузках на соединение. Но это не помешало данной детали найти применение во многих сферах промышленного производства;

• метчик используется, когда есть возможность незначительного увеличения диаметра отверстия. Сформированным с его помощью виткам присущи высокие прочностные свойства и хорошее качество;

• полимерным компаундом либо холодной сваркой обычно пользуются при необходимости сохранения размеров восстанавливаемой резьбы. Но ожидать от витков особой прочности не стоит.

comments powered by

Данный способ восстановления резьбы показал мне мой отец в свое время, а ему — его отец (мой дед). Повреждение резьбы в отверстиях, особенно когда они выполнены в деталях из алюминиевых, магниевых или медных сплавов, происходит довольно часто. С такой проблемой массово сталкиваются на ремонтных предприятиях, станциях технического обслуживания, в быту и т. д.

Может так оказаться, что под рукой нет метчика соответствующего размера, а деталь с поврежденной резьбой громоздкая и прочно закреплена к машине или механизму, например, как кожух сцепления к двигателю и коробке перемены передач.
Кажется, положение безвыходное. Но, оказывается, существует довольно простой, но эффективный способ восстановления резьбы на месте с помощью обыкновенного стального болта соответствующего размера, даже, возможно, выкрученного из того же отверстия с повреждениями.
Для осуществления способа нам понадобится мини болгарка с небольшим и тонким диском. Если она отсутствует, то можно обойтись обыкновенной ножовкой по металлу, благо пилить-то в принципе нечего. Приведем несколько конкретных примеров использования этого способа восстановления внутренней резьбы.

Восстановление резьбы выпускного коллектор автомобиля

Представьте себе выпускной коллектор, который в нескольких местах закрепляется к блоку цилиндров двигателя болтами или шпильками. Повреждение хотя бы одного отверстия такой детали представляет существенную проблему. Даже отсоединить этот узел от двигателя зачастую непросто: за многие годы эксплуатации он из-за высоких температур намертво прикипает к своему посадочному месту. А потом еще надо найти мастера с нужным метчиком, заплатить за работу…

Остается одно:

устранить проблему самому, поскольку смятый профиль в отверстии не позволит вкрутить в него болт, а даже может испортить резьбу и на нем.

Можно воспользоваться «родным», выкрученным только что, или другим, но точно таким же по размеру и профилю.
Зажимаем его головку в слесарных тисках так, чтобы стержень был направлен вверх. Затем ножовкой по металлу точно по центру стержня прорезаем паз примерно на 3-5 витков.

Далее обильно смазываем машинным маслом разрезанный болт и поврежденное место, и вкручиваем этот своеобразный метчик в него вначале от руки насколько хватит сил, далее – гайковертом, вкручивая и выкручивая его несколько раз подряд.

В результате резьбовые выступы на болте, разрезанные пазом, входят в углубления и постепенно срезают смятия.

Выкрутив после этого наш своеобразный метчик, убеждаемся, что сам он остался цел, а что еще важнее – он полностью восстановил профиль в отверстии.

Теперь в него можно ввернуть этот или другой такой же болт до конца силой одной руки и закрепить деталь в предназначенное для нее место.

Крепление петли капота

Иногда этот дефект возникает в отверстии, к которому крепится петля капота. Поступаем точно так же, как и с выхлопным коллектором.

Крепежный болт закрепляем в тисках и выполняем паз на его стержне, добавляя смазки, после чего закручиваем его от руки, пока это возможно.

Далее процесс продолжаем с помощью гайковерта, несколько раз заворачивая и отворачивая самодельный метчик.

При этом, разрезанные профили его резьбы, приводят в порядок профиль в отверстии, выполняя функции метчика. Вынув болт, можно убедиться, что резьба на нем и внутри в полном порядке. Болт в него теперь легко вкручивается от руки. Если затем его поджать гайковертом, то он обеспечит необходимое усилие затяжки.

Восстановление резьбы на блоке цилиндров двигателя

Рассматриваемая проблема может возникнуть и на блоке цилиндров двигателя, особенно если он изготовлен из алюминиевого сплава. Забитая или смятая резьба в отверстии не позволяет установить болт как положено. Он либо не вкручивается, либо стремиться пойти не так, как нужно.

Повторяем процедуру, которую мы использовали с выхлопным коллектором и узлом крепления петли на капоте. Стержень зажатого в тиски болта разрезается с конца ножовкой по металлу на глубину нескольких витков.

Затем, удалив с него металлические частицы, и обильно смазав, закручиваем от руки в отверстие с повреждениями. Как только болт надежно войдет туда на несколько витков, берем в руки гайковерт и осторожно и постепенно вворачиваем и выворачиваем его, пока не пройдем все глубину до конца.

Убеждаемся, что резьба в отверстии восстановлена, а на болте она не получила повреждений. Доказать это можно вкручиванием его на место на всю глубину от руки.

Вывод

Этот на удивление простой способ восстановления резьбы в отверстиях, учитывая, что ежедневно в мире производятся миллионы болтов, можно причислить к выдающимся техническим решениям.

Смотрите видео

Замечено, что на многих гольфах крепление задней подушки двигателя ( или КПП ) это проблемное место, а именно внутренняя резьба в алюминиевом картере КПП.

Так вот у меня резьбы уже давно не было, еще с покупки заметил, что туда не закручена, а забита шпилька на 12)) Недавно она дала о себе знать, появились неприятные звуки при троганьи и торможении и когда я полез чтобы заменить подушку, болты обратно тупо не закрутились.

Пока шел ремкомплект из Китая (аналог Helicoil ) я как то на честном слове проездил месяцок, пока болт не выпал окончательно))

Ну а теперь теперь по делу:
так выглядит набор китайских резьбовых вставок с инструментом для восстановления резьб М12х1,5 —
качество на твердую 4

Вставка имеет глубину 14 мм или 9 витков, что в итоге оказалось вполне достаточно.

Замерил глубину отверстия, чтобы не лишкануть

Клеевой стержень «Холодная сварка» используют для соединения деталей из металла, наращивания сколов, заливке трещин. Отличительная особенность метода – нет необходимости нагревания и повышенного температурного воздействия.

Соединение происходит как процесс склеивания, назван сваркой из-за крепости получаемого шва. Масса клея не проникает на внутриатомном уровне в поверхность частей, необходимых соединить. Неразъемное соединение происходит за счет других характеристик.

Восстановление металлической резьбы

На резьбе при усиленной эксплуатации, неправильном использовании появляются сколы, дыры, деформации. «Холодная сварка» позволяет исправить части деталей, привести их в нормальное состояние. Данный способ используется для деталей сантехники, ремонта автомобильных и технических деталей. Производственные процедуры упрощают восстановление структуры резьбы без сложных приспособлений с помощью холодной сварки.

Состав клея

Компоненты, входящие в клеевую массу, направлены на создание однородной смеси. Свойства пластичности создаются за счет эпоксидной смолы. Она улучшает состав и делает более мягкой и удобной для использования. Для получения единого твердого компонента с металлом, добавляются металлические вещества. В ходе процесса заливки и восстановления скола полимерная масса сварки заполняет детали, получившие дефект.

Качество массы для сварки предполагает уникальные свойства. Они делают холодную сварку распространенным и привлекательным для потребителя с разными профессиональными и строительными потребностями. Шов, получаемый при холодной сварке, будет уступать по каким-то характеристикам от стандартного способа, а по скорости работ, условиям и простоте процедуры даст преимущества.

Преимущества работ с клеевой массой

Восстановление сколов и трещин на резьбе металлических деталей с помощью состава «Холодная сварка» имеет ряд преимуществ.

Доступность товара. Клей можно приобрести по приемлемой для конкретного покупателя цене, необходимой емкости и выбранной марки;

Минусы холодной сварки

Стержень «Холодная сварка» не может заменить настоящую стандартную процедуру сваривания. Поэтому для использования состава выбираются те работы, которые он способен выполнить. Недостатки заключаются в следующем:

• Относительно невысокое качество крепости;
• Разные металлы на заготовках и элементах, восстановленных сваркой;
• Не рекомендуется на участках с повышенной зоной ответственности;
• Подвергается температурным перепадам и негативным изменениям окружающей среды.

Варианты выбора товара

Разнообразный товарный ряд представлен из предложений российских и зарубежных производителей. Среди всех видов состав делят на две группы:

• Жидкие. Состоят из двух разных по консистенции жидкостей: масса для затвердения и основное клеящее вещество;
• Пластилинообразные. Похожи по форме на пластилиновый брусок из детского набора для творчества. Они могут быть одно- или двух слойные. Перед применением их смешивают до получения плотной массы.

Для восстановления деталей с резьбой потребуется особый выбор. Подходит товар любого производителя: импортного, экспортного. К наиболее выбираемым можно отнести:

Невысокая стоимость, нужный состав у сварки «Алмаз» российского производства.

При выборе товара необходимо проверить пластичность и крепость создаваемой смеси. Первый показатель позволит принять точную форму склеиваемых поверхностей, даже очень мелких изгибов резьбы. Твердость необходима для постоянного контакта с металлической деталью. Работа отремонтированного изделия не должна быстро завершиться из-за повторения скола в месте склеивания.

Технология работы с внутренней и наружной резьбой

Восстановление резьбы с помощью состава «Холодная сварка» предполагает использование двухкомпонентной смеси. Каждый компонент помещен в небольшой тюбик. Этапы работы можно представить в виде следующих шагов:

• Вскрыть упаковку, достать все, что входит в состав;
• Обезжирить поверхности, приготовленные для работ (первый тюбик);
• Исключить возможность появления на деталях налета;
• Резьба очищается анти адгезионным составом (второй тюбик);
• Перемешивание смесей из двух тюбиков на специально приготовленной поверхности не из металла. Для перемешивания потребуется шпатель;
• Полученную массу располагают на резьбе, деталь вворачивается, чтобы придать зубцам нужную форму и внутри, и снаружи;
• Оставить деталь для высыхания;
• Выдержать время, указанное в инструкции.

Для получения нужного результата проверяется температура среды, влажность воздуха.

Потом деталь выкручивается и проверяется качество проделанной работы.

Резьбовые соединения на сегодняшний день получили самое широкое распространение. Они применяются в различных отраслях промышленности. В процессе эксплуатации рабочая часть резьбы может повредится, в результате чего снижается прочность и надежность. Существует довольно большое количество различных способов восстановления поврежденной рабочей части, все они характеризуются своими определенными особенностями.

Технология восстановления внутренней и наружной резьбы

Сегодня восстановитель резьбы применяется при работе крайне редко. Чаще всего применяются распространенные инструменты:

1. Сверло применяется для изменения размеров отверстия.
2. Метчик и плашка предназначены для непосредственного нарезания витков. Они обходятся недорого, зачастую используются для нарезания новой поверхности, но могут и при восстановлении поврежденной.
3. Шпиндель или инструмент для вворачивания вставки. Он характеризуется тем, что рабочая часть напоминает резьбовую, на торце есть специальный зацеп.
4. Вставка ремонтная, представленная спиралью ромбовидной формы. На одном конце сделали поводок, за счет которого осуществляется его вращение за счет соединения со шпинделем.

Кроме этого, некоторые технологии предусматривают использование эпоксидного клея, холодной сварки или других материалов. Выбор проводится в зависимости от конкретного случая

Способ восстановления резьбы

Каждый способ восстановления резьбы подходит для конкретного случая. Примером можно назвать использование эпоксидного клея, который может восстановить несущественное повреждение витков.

Если можно изменить размеры отверстия, то используется метчик. Он подбирается в зависимости от параметров уже имеющихся витков.

Рассматриваемый инструмент предназначен для получения витков на металле.

В некоторых случаях увеличить диаметр нельзя, тогда применяется ввертыш. Подобное приспособление цилиндрической формы имеет снаружи и внутри витки с нужным шагом.

В некоторых случаях повреждение представлено отверстием, которое можно за плавить сваркой. После этого также проводится восстановление резьбы при использовании наиболее подходящего инструмента.

Применение эпоксидного клея

При использовании эпоксидного клея можно существенно ускорить процесс восстановления резьбы. Среди особенностей восстановительной работы отметим следующие моменты:

1. Отверстие заполняется специальным веществом, после чего немного нужно подождать, пока оно затвердеет.
2. Болт вкручивается для формирования требуемой поверхности, после чего вещество застывает.

Подобный метод не подходит для случая, когда крепежные изделия используются при условии высоких нагрузок или вибрации. Это связано с тем, что полимер после застывания не образует прочной и твердой поверхности.

Холодная сварка

Вместо полимерного клея может применяться холодная сварка. Она также наносится в виде пасты, после застывания образуется прочная и твердая поверхность. Процесс восстановления следующий:

1. Перемешиваются оба компонента для получения требуемой пасты.
2. Пастой заполняется поврежденная поверхность, после чего нужно подождать немного.
3. Вкручивается болт.

Холодная сварка может выдерживать достаточно большую нагрузку, но при этом проста в применении и обходится дешево.

С применением метчика для нарезания резьбы

Метчик применяется для нарезания канавок, за счет которых и образуется требуемая геометрия. Рассматриваемый инструмент состоит из двух частей, может классифицироваться по большому количеству признаку. К особенностям проводимой работы отнесем следующие моменты:

1. Инструмент смазывается маслом. За счет этого упрощается процесс образования витков.
2. При работе на три оборота по ходу приходится 1,5 оборота в обратном направлении. Это делается для того, чтобы удалить стружку с зоны резания.
3. Инструмент должен быть расположен строго вертикально поверхности.
4. После образования требуемой поверхности используется контрольный болт. Первый проход может быть под небольшой нагрузкой, но после проблем возникать не должно.

На образование витков уходит относительно небольшое количество времени. При этом можно получить качественную и надежную резьбу, которая прослужит в течение длительного периода.

С использованием ввертыша

При применении ввертыша отверстие высверливается подходящих сверлом, после этого подбирается метчик соответствующего диаметра. В отверстие устанавливается ввертыш, верхняя часть при необходимости срезается.

Ввертыш для восстановления резьбы

После этого керном на границе наносятся засечки. Это делается для того, чтобы ввертыш не выкрутился из отверстия. В продаже встречаются самые различные варианты исполнения ввертышей, поэтому проблем с подбором не возникнет.

Сварка для восстановления резьбы

Для того чтобы заплавить отверстие на поврежденной поверхности можно применить сварку. Среди особенностей отметим следующие моменты:

1. Могут применяться самые различные методы варки.
2. Процесс восстановления может усложниться при большой длине отверстия.
3. После заваривания отверстия проводится нарезание при использовании метчика.

Процесс достаточно прост, но полученные витки не смогут выдержать высокую нагрузку.

Применение футорок

Восстановить подобные крепежные элементы можно и при применении футорка. Этот вид резьбового соединения представляет собой втулку, которая имеет наружный большой диаметр и внутренний с меньшим размером.

Сфера применения футорков весьма большая. Примером можно назвать изготовление мебели или соединение различных труб, крепление спаренных колес.

В некоторых случаях, когда можно изменить диаметр соединения, футорок используется при повреждении витков.

Восстановление резьбы холодной сваркой

Холодная сварка сегодня применяется крайне часто. После застывания полученная паста становится прочной и твердой. Она применяется в нижеприведенных случаях:

1. Соединение не подвергается вибрации.
2. Оказываемая нагрузка невысокая.
3. При восстановлении неответственных деталей.

При применении специальной пасты можно получить практически любую поверхность. Это связано с тем, что до полного застывания она находится в пластичном состоянии.

Выбор холодной сварки для резьбы

В продаже встречаются различные виды рассматриваемого вещества. При выборе учитываются следующие моменты:

1. Рекомендуемая область применения.
2. Особенности изготовления рабочей смеси.
3. Условия эксплуатации: температура, влажность и некоторые другие моменты.

Восстановление резьбы холодной сваркой

Большинство вариантов исполнения представлены двумя компонентами, которые смешиваются для получения пасты. Стоит учитывать, что в пластичном состоянии вещество находится не долго.

Недостатки и преимущества

Каждый метод имеет свои достоинства и недостатки. Примером назовем следующее:

1. Холодная сварка и полимеры могут использоваться в случае, когда нельзя изменить диаметр отверстия. Однако, получающиеся витки характеризуются низкой прочностью.
2. Метчик используется только в случае, когда можно немного увеличить отверстие. При этом получаются качественные и прочные витки.
3. Вкладыши позволяют расширить область применения режущего инструмента, но восстанавливаемая резьба также не рассчитана на большую нагрузку.

В целом можно сказать, что существует просто огромное количество способов восстановления крепежных элементов. Выбор проводится в зависимости от того, где оно используется и какая нагрузка оказывается.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

В процессе воссоздания ведёрка JulD в одной машине впервые встретил целую массу деталей с сорванной резьбой. Видимо, сыграло два фактора:
1. В 1998 году технологии литья алюминия не позволяли отливать детали достаточной прочности,
2. До сегодняшнего дня подавляющее большинство автосервисов и автолюбителей пользуются неандертальскими технологиями ремонта, не пользуясь технической документацией производителя, специализированными смазками и динамометрическим инструментом. Как выяснилось позже, практически невозможно найти автосервис или мастерскую металлообработки, где бы имели чёткий план по борьбе со своим рукожопием, серостью и неоснащенностью.

Так вот. В процессе ремонта ГБЦ было выявлено 2 детали с сорванной резьбой:
— 2 из 3 отверстий М10 в кронштейне крепления двигателя к опоре
— отверстие М6 для болта крепления клапанной крышки в постели распредвала

JulD и NikDz обзвонили все подозрительные на вменяемость сервисы и металлообработки, которые нашли — везде им предлагали ремонтные шпильки или рассверливание отверстий. К счастью, я много времени посвятил чтению BMW TIS и многократно видел ссылки на наборы по восстановлению резьбы. Также кейс практического применения такого набора видел в привычно подробной и познавательной записи в БЖ MrPerfekt. Собственно, мой пост не открывает ничего нового относительно упомянутой записи. Моя цель — создать как можно больше информативного контента о том, что сорванную резьбу можно, нужно и в большинстве случаев экономически целесообразно восстанавливать современными способами.

Возвращаясь к многострадальному поло, обе детали были незаменимы.
— кронштейны двигателя на всех разборках оказались тоже с сорванной резьбой, а стоимость нового уверенно превысила десятую часть цены автомобиля. В одно из сорванных отверстий рукожопы ввернули болт меньшего диаметра и прижали гайкой снизу, отчего оно стало овальным в сечении. Набор восстановления резьбы в таком случае применить нельзя. Единственный вариант мы и реализовали — рассверливание до М12, нарезание резьбы и замена болтов (внимание! болты должны быть высокопрочные КП не менее 8.8 единиц, обычные болты из магазина «метизы» не предназначены для использования в нагруженных соединениях)
— постель была порядком изношена и заменить её не представлялось возможным. Резьба была сорвана ровно, поэтому применению набора для восстановления резьбы ничто не мешало.

Оказалось, что можно без труда купить вставки «пружинки» для восстановления резьбы — в магазинах они стоят где-то 50 р. за штуку (против 12-20 р. на алиэкспрессе), бывают длиной 1,5D и 2D. Однако ни продавцы, ни сервисмены не знают, что дальше с этими вставками делать.
Вставки без сопутствующего инструмента бесполезны. Если сверло используется более или менее стандартное, то без специализированного метчика и устройства для вворачивания вставки обойтись не получится. Входящий в набор пробойник мне не пригодился, в глухом отверстии для его применения не было достаточно места, поэтому вместо него я использовал крючок, согнутый из толстой скрепки.

Итак, общий порядок такой:
1. Покупаем вставку.
2. Понимаем, что набор для восстановления будет ехать с али ещё долго, поэтому начинаем искать, кто поможет. Вычитал я про набор в доке BMW, поэтому стал звонить в известные мне сервисы этой марки. Вызвался мне помочь с инструментом сервис BMW Kanwork. Собственно, могу порекомендовать этих ребят — они и динамометрическим инструментом умеют пользоваться, и за другими резьбу восстанавливать по технологии, одобренной производителем.
3. Делаем (обращаю внимание — тиски и держатель для метчика в комплект не входят. их следует приобрести отдельно):

После этого нужно пробойником из комплекта сломать усик, за который вворачивали вставку. Но я уже говорил, что вместо него я использовал крючок из скрепки.

Итог такой. Набор для восстановления любой резьбы, в который входит десяток вставок, на али стоит от 400 р. Комплект для восстановления всех распространённых видов резьбы — от 3500 р. Поскольку бывает до фига ситуаций, когда деталь с сорванной резьбой незаменима, а увеличение диаметра отверстия (для замены крепежа на больший или вворачивания распорной резьбовой втулки) неприемлемо, это тот способ — чудо и спасение. По сертификации производителей (а их масса — V-Coil, Recoil, Helicoil и куча ещё) восстановленная резьба имеет устойчивость не меньшую, чем восстанавливаемая резьба.
