Как изменить ремень

Как-то ползая по просторам интернета увидел чей-то отчёт по замене ремней безопасности (так и не вспомнил кто это был), и подумалось мне: «Почему бы и не поменять старые ремни на новые?». Тем более что за 8 лет эксплуатации авто, ремни изрядно подизносились, ободрались, да и вообще потеряли товарный вид.
Естественно поиски подходящего ремня я начал на всем известном китайском интернет-магазине, там то я и наткнулся на ремень красного цвета, который как нельзя кстати вписывался бы в концепцию интерьера моей машины! Не долго думая я заказал 8-ми метровый рулон красного ремня, и спустя три недели уже держал его в руках!

Теперь немного о демонтаже штатных ремней. Для того что бы полностью снять передние ремни безопасности, нужен всего-навсего один единственный ключ на 17 и всё!

Первым делом снимаем пластиковый «топорик», который прикрывает центральную стойку снизу и до серидины кузова. Он просто отщёлкивается, но что бы полностью его снять нужно немного поддеть пластиковые пороги вдоль передней и задней двери — ничего сложного.

Далее откручиваем три болта:
1 болт — держит катушку ремня безопасности

не забыть при её снятии отключить контакты пиропатрона. НИКАКИХ ОШИБОК НЕ ПОЯВИТСЯ! По крайней мере если не включать зажигание.

2 болт — держит регулируемую проушину

её корпус легко снимается с защёлок, предоставляя доступ к болту.

3 болт — крепит окончание ремня к кузову

У меня он почему-то оказался весь в ржавчине, что с левой, что с правой стороны. Видимо сказалась сырая Питерская погода и вечно мокрые ноги моих пассажиров, катающихся на заднем диване.

Вот и всё, ремень полностью снят!

Теперь относим его домой и начинаем колдовать!

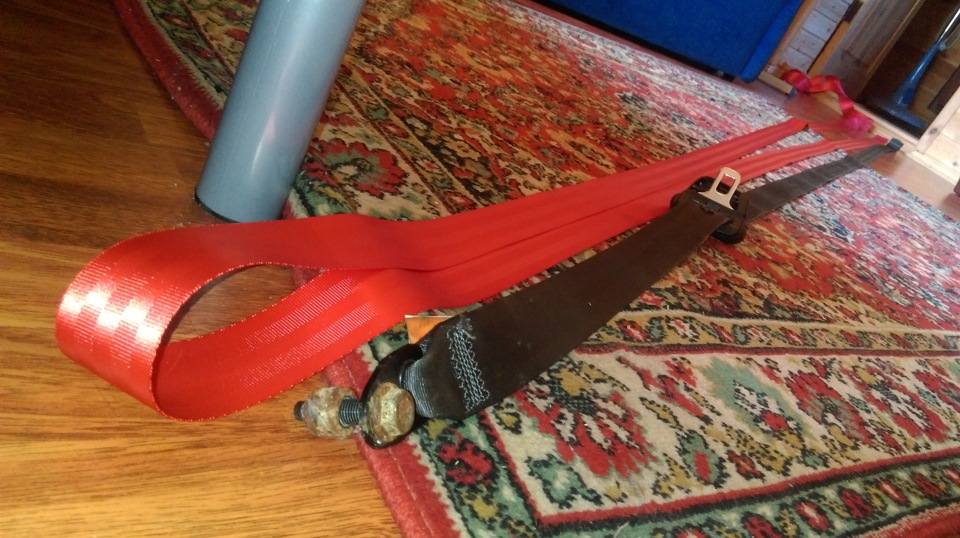

А это уже сравнение нового и штатного ремней

по фактуре, толщине и ширине новый ремень практически такой же как и штатный. Мне показался немного по эластичней, видимо из-за того что новый.

Самое радостное во всей этой истории это то, что саму катушку вообще никак не надо разбирать!
Меня это очень порадовало!

Просто полностью разматываем ремень (обязательно держа катушку в вертикальном положении, иначе она застопорится), немного пропихиваем ремень из сердцевины катушки, и видим петлю и штифт, который держит ремень в катушке

удаляем этот штифт и вытаскиваем старый ремень из катушки

Не забываем что катушка размотана и находится под нагрузкой, что бы не пришлось потом её разматывать и считать количество витков, стопорим её чем-нибудь — я использовал отвертку

Прикинул длину ремня

8-ми метровой катушки как раз хватает на два передних и остаётся запас около метра

Отмерив длину нового ремня, принимаемся за самое муторное — шитьё!
Швы должны быть очень крепкие и прочные, от них зависит ваша безопасность и жизнь!

Для этой процедуры я специально купил цыганскую иглу и нейлоновую нить особой прочности

Швы решил повторять так же как и было на заводском ремне, только моя нить была толще раза в полтора.

получилось немного криво, зато качественно и надёжно!

Только на прошивку двух ремней я убил почти 4 часа времени! Пальцы болели ещё пару дней спустя.
На этой процедуре нельзя халтурить, так как, повторюсь, от этого может зависеть безопасность и жизнь как ваша, так и вашего пассажира!

В итоге получилось очень не плохо

Устанавливается всё в обратном порядке, без каких либо трудностей

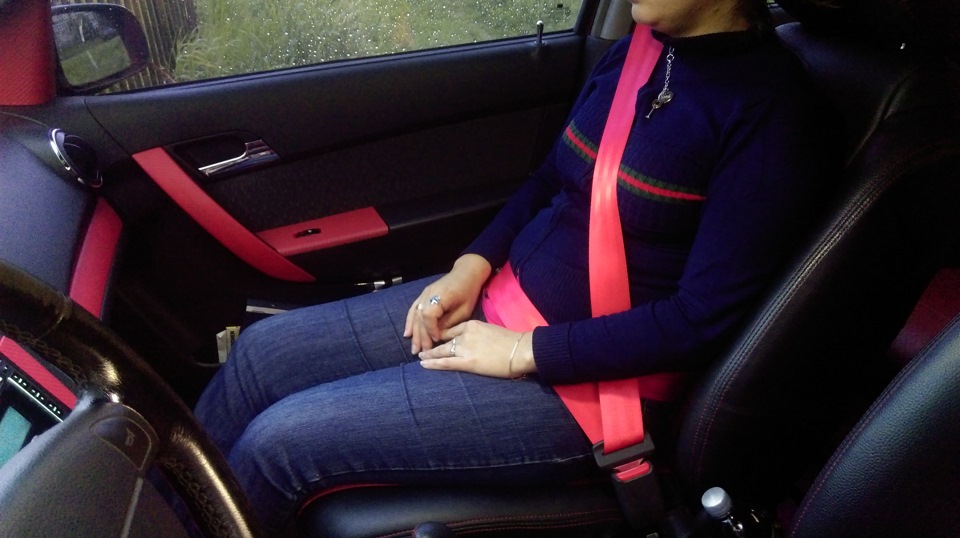

Ну и пара фоток на машине

Смотрится свежо и стильно, очень гармонирует с салоном, мне нравится! )))

Берегите себя и своё авто!
Всем мир!

Как заменить ремень в стиральной машине

Как пользователю понять, что возникли проблемы с приводным ремнем? Определенные признаки указывают на неисправные детали: коды ошибок, посторонние звуки.

Узнайте, как можно самостоятельно диагностировать поломку, на какие признаки нужно обратить внимание и как выполнить замену приводного ремня в стиральной машине.

Причины и признаки неисправности

Как определить, что возникли неполадки с элементом привода в СМА:

1. Система самодиагностики стиралки высветила на дисплее код ошибки.
2. При стирке барабан не вращается, однако рукой прокручивается.
3. При работе барабан вращается очень медленно, слышатся посторонние скребущие звуки.

Чем опасна такая поломка? Тем, что при обрыве ремень мог зацепить и оборвать проводку либо повредить датчики.

Точно определить причину неполадки можно, сняв стенку стиралки и осмотрев все детали.

Почему слетает ремень? Вот самые распространенные причины неполадки:

• Проблемы со шкивом барабана. Неправильная загрузка белья, перегруз и дисбаланс могут привести к неисправности и поломке шкива. В результате ремень соскакивает, спадает, что приводит к остановке работы СМ.

• Износ. У каждого ремня есть свой срок службы. Но мало какие изделия работают до окончания этого срока. Вероятной причиной износа становится конструкция стиралок. Узкие машины имеют тесное расположение деталей, что приводит к быстрому изнашиванию.
• Неправильно заложенное белье. При чрезмерной загрузке появляется дисбаланс барабана – все белье смещается на одну сторону. При отжиме на высоких оборотах барабан может резко удариться о бак, из-за чего соскакивает приводной элемент.
• Проблемы с подшипниками, которые нужны для равномерного вращения барабана. Если подшипники вовремя не заменили, это приводит к сильной вибрации шкива. Следовательно, ремень может не только слететь, но и порваться.

• Слишком редкое пользование СМА становится причиной разрыва ремня. Как это происходит? При редком пользовании, участки приводного элемента ссыхаются. При последующем запуске они перетираются, что приводит к растяжению и обрыву.

Выбор на замену

Как правильно установить ремень на стиральную машину? Сначала нужно приобрести аналогичное изделие, которое подойдет именно вашей СМА.

Клиновый тип

В моделях с асинхронным двигателем используется клиновый тип. Его сечение сравнивают с треугольником или трапецией. Благодаря жесткости материала они редко рвутся. Определить их номер и марку можно по обозначению на внешней стороне.

Особенностью установки клиноподобного изделия считается сильное натяжение и небольшой прогиб в средней части.

Поликлиновый тип

Для коллекторного мотора СМ используются поликлиновые изделия. Состоит из нескольких зубчатых клиньев.

Как натянуть приводной ремень в этом случае? Установка отличается от клинового – натягивается он не так сильно. Однако в некоторых моделях узких машин такой поликлиновый тип может надеваться очень туго. Поэтому понадобится применить большую силу для установки.

Для покупки ремня в специализированном магазине, достаточно назвать марку и модель машины, после чего продавец предложит подходящий вариант.

Пошаговое выполнение работ своими руками

Как поставить слетевший, так и заменить приводной ремень в стиральной машине совсем несложно, причем работа выполняется одинаково.

Сначала выполните подготовительный этап. Отключите стиральную машину от питания. Перекройте входной вентиль с водой. Подготовьте емкость для сбора воды. Открутив заборный шланг от задней стены, слейте остатки воды в емкость. Теперь можно приступать к разборке.

Для этого возьмите крестовую отвертку, выкрутите винты по периметру задней крышки СМА. Отставив крышку в сторону, осмотрите ремень, а также близко расположенные детали – проводку и датчики – на наличие повреждений.

Если все в порядке, пришло время узнать, как поменять ремень. Замена клинового и поликлинового изделия проводится аналогичным образом. Для этого:

• Натяните изделие сначала на вал электромотора, а потом и на шкив барабана.
• В процессе одной рукой натягивайте ремень, другой прокручивайте шкив.

Теперь вы знаете, как вставить ремень в стиральную машину, поэтому внимательно осмотрите место установки – он должен располагаться четко в канавке. Осталось установить на место заднюю панель, закрепить ее болтами и подключить СМ к коммуникациям и сети.

Запустите машину и проверьте работоспособность нового ремня.

Как видите, менять ремень можно самостоятельно на дому. Будьте внимательны, ведь некоторые изделия настолько тугие, что придется приложить большое усилие для их натяжения.

Видео по теме вам поможет:

Такой аксессуар, как ремень давно занял прочные позиции в гардеробе мужчин и женщин. Он помогает более надёжно фиксировать брюки, джинсы или юбку, используется как декоративное оформление в платье или блузке. Иногда случается, что ремень оказывается слишком длинным и неподходящим для использования. В таком случае сделать нужную длину можно самостоятельно.

Правильная длина ремня

Перед тем как проводить процесс по корректировке ремня, необходимо определить его правильную длину. Сделать это легко, так как его размеры напрямую зависят от объёмов тела.

Для правильного расчёта необходимо знать точные параметры джинсов или брюк. После получения конкретной цифры к ней прибавляют несколько пунктов. Оптимальным будет прибавление на 2 цифры. То есть если размер джинсов составляет 40, то аксессуар необходимо подбирать в размере 42. Данное правило поможет каждому владельцу приобрести ремень, подходящий именно для его фигуры.

Виды креплений

Данное изделие отличается не только цветовой гаммой и шириной. Основным отличием являются крепления, используемые при изготовлении.

Наиболее популярным креплением является всем знакомая пряжка. Вместо неё, современные модельеры часто используют кнопки или шнурки для женских вариаций. При таком многообразии каждый желающий сможет подобрать изделие, полностью отвечающее личным требованиям.

При выборе аксессуара также следует уделять внимание креплению самой пряжки. Удобное крепление позволит легко укоротить изделие при возникновении надобности.

Виды:

• зажим;
• винт или болт;
• прошитый на нитки.

Время, затраченное на укорачивание ремня, зависит от вида крепления пряжки. С любым способом можно справиться самостоятельно.

Справка! При покупке специалисты советуют приобретать изделие на зажиме или винте. Сократить длину такого материала легче и проще.

Укоротить ремень самостоятельно

Приложив немного усилий, укоротить длину изделия можно самостоятельно. Перед проведением ремонта необходимо подготовить соответствующие материалы и средства для работы.

Необходимые инструменты:

• швейный метр;
• мел или штифт-карандаш;
• резак или большие ножницы;
• отвёртка;
• нитки в тон изделию;
• швейная игла.

Уменьшить длину ремня на зажиме

Самым простым способом отличается укорачивание изделия с зажимом на пряжке. Для этого необходимо снять пряжку и вытащить его. После того как известны нужные объёмы, отмеряем необходимую длину на аксессуаре. Так как на ремне отсутствуют крепления, дополнительно можно оставить около 15–20 см. Они предназначены для фиксации в петельках брюк.

Важно! Отмерять необходимо от конца изделия.

После проведения замеров ставим метку мелом или штифт-карандашом. По данной линии нужно обрезать изделие. Для этого лучше использовать нож или швейный резак, так как при отрезании ножницами есть риск получить кривую линию.

Ремонтные работы закончены. Изделие можно вставить в пряжку и использовать по назначению.

Укоротить ремень на винте

Провести процесс по укорачиванию аксессуара с креплением на винте также довольно просто. Работа займёт не более 10 минут свободного времени.

Для начала необходимо избавиться от крепления. Для этого потребуется отвёртка. Аккуратно выкручиваем болт с изнаночной стороны ремня и разбираем всё крепление. Далее, необходимо измерить длину пряжки. Она пригодится при подготовке нового отверстия. Заранее зная объём талии, отмеряем длину изделия от третьего отверстия. Фиксируем метку на изделии. Получив нужную длину, вычитаем из неё длину пряжки. Например, длина изделия 75, длина пряжки 5 см 75-5=70 см. Именно такой длины будет готовое изделие.

Отрезаем ненужный кусок материала. Данный отрезок не нужно сразу выбрасывать: он используется в качестве шаблона для нового отверстия. С изнаночной стороны отмечаем область отверстия. Для получения новой дырки можно использовать пробойник или ножницы. В случае с ножницами отверстие необходимо аккуратно провертеть. Отверстие, проделанное надрезами, быстро испортит ремень.

После проведения всего технологического процесса крепим пряжку обратно, использовав ранее снятый винт.

Справка! Модельеры предписывают оптимальное крепление ремня на третьем отверстии. Поэтому при укорачивании замеры следует проводить именно от него.

Как убавить длину ремня с зашитой пряжкой

С зашитой пряжкой дело обстоит несколько сложнее. Не всегда в процессе обработки получается также аккуратно пришить крепление обратно.

В первую очередь необходимо достать саму пряжку. Для этого аккуратно распарываем все швы. Дальше технология работы схожа с предыдущим методом. Измеряем объём талии и длину пряжки. Проводим замер от третьего отверстия и ставим метку на изделии. Вычитаем и получаем нужную цифру.

Кусочек лишнего материала отрезаем канцелярским ножом или швейным резаком. Отрезанный материал используем в качестве шаблона, ставим метку. С помощью отбойника делаем новое отверстие для крепления. Когда длина сокращена, а новое отверстие готово, аккуратно поддеваем ремень в пряжку и зашиваем.

Швы усложняют процесс. В данном случае при отсутствии соответствующих навыков лучше обратиться в ателье к специалистам.

Заключение

Ремень давно стал неотъемлемой частью в любом гардеробе. Правильный подбор данного аксессуара поможет разбавить даже самый строгий и деловой образ. При слишком длинном изделии процесс укорачивания можно провести самостоятельно. Такая работа не займёт много свободного времени, а результат будет радовать ещё долгое время.

Автор статьи:
Мария Карпец

Очень люблю рукоделие, поэтому и в копирайтинге стараюсь из букв и слов плести красивые тексты. Считаю, что важная составляющая любой статьи — удачная комбинация стилистики, структурирования, ритмики, правильного оформления. Когда ты пишешь красиво, ярко, то тебя хотят слушать и слышать.
В свободное от работы время люблю читать, гулять, изучать историю разных стран и весело проводить время с друзьями.

Задать вопрос автору

Хотя на многих авто ремень генератора не является таким важным элементом, как ремень ГРМ, данный элемент все равно нуждается в регулярной проверке и замене. Причина — ремень привода генератора позволяет работать как самому генератору автомобиля, так и другому навесному оборудованию (ГУР, компрессор кондиционера и т.д.) на автомобилях.

Далее мы рассмотрим, когда менять ремень генератора, как выполняется замена приводного ремня, а также на какие особенности нужно обратить внимание в рамках выполнения данной процедуры.

Ремень генератора: когда менять и почему

Прежде всего, перед заменой ремня генератора нужно точно определить, что указанный элемент нуждается в замене.  Начнем с того, что по времени и пробегу лучше менять такой ремень каждые 5 лет или 80-100 тыс. пробега независимо от состояния ремня. Еще в процессе эксплуатации ремень нужно периодически проверять каждые 20-30 тыс. км.

На начальном этапе проверок следует обратить внимание на признаки износа ремня. Например, на необходимость внеплановой проверки укажет характерный свист во время работы ДВС, который локализуется в области привода навесных агрегатов. Если свистит только периодически и во влажную погоду, это не является поводом для сильного беспокойства.

Чтобы проверить натяжение ремня, следует нажать большим пальцем на середину. Если ремень прогнется на 2-3 мм, это нормально. Если же прогибается на 5 мм и больше, сначала нужно попробовать его подтянуть при такой возможности.

Если подтянуть не удается, ошибочно полагать, что данная проблема не является серьезной, так как часто имеет место систематический недозаряд АКБ именно по причине растянутого и проскальзывающего ремня. В свою очередь, это происходит в результате плохой работы самого генератора в результате проблем с его приводом.  Рано или поздно аккумулятор будет сильно разряжен, что не позволит запустить ДВС.

Еще постоянный свист косвенно  указывает на то, что повышаются риски обрыва ремня. При этом на авто с ГУР это может быть даже опасно, если обрыв произойдет на ходу. Дело в том, что насос гидроусилителя перестанет работать и для поворота колес потребуется прилагать большое усилие на руле. На высоких скоростях водитель может просто не сориентироваться и не справиться с управлением.

Помните, даже когда  элемент относительно новый, визуально целый и не имеет дефектов, попадание технических жидкостей может привести к быстрому разрушению резинотехнического изделия. В результате ремень может расслоиться, растянуться или порваться в самый неподходящий момент.

Как снять ремень генератора и поставить новый

Итак, убедившись в том, что необходима именно замена и подтяжкой ремня проблему не удается решить, выполняется замена ремня генератора. Сразу отметим, процедура не сложная, поменять ремень можно в условиях обычного гаража.

• • Первое, перед заменой следует освободить место в подкапотном пространстве и получить доступ к натяжному механизму для замены ремня. Кстати, если гараж с ямой, удобнее работать снизу автомобиля. Также можно поднять машину на домкрате и без ямы, однако по ряду причин лучше тогда снимать ремень обычным способом сверху.
  • Добравшись до натяжного механизма, сначала следует ослабить натяжение ремня. Для этого нужно определить, какой механизм натяжения стоит на авто (в виде натяжного болта или полуокружности).
  • Ослабив натяжитель, можно снимать со шкивов и выводить старый ремень. Например, если механизм с болтом,  указанный болт выкручивают подходящим ключом (не до конца). В процессе выкручивания ремень ослабнет  и его можно будет снять.
  • Обратите внимание, чтобы избежать ошибок и сложностей, предварительно должна быть изучена схема установки ремня генератора на конкретном авто. Дело в том, что ремень привода генератора на разных автомобилях может приводить в действие разное оборудование. Также рекомендуется зарисовать схему при снятии, чтобы потом было проще и быстрее поставить новый ремень в аналогичной последовательности.
  • Далее, сняв старый ремень, можно отправляться в магазин за новым. В магазине нужно сравнить старый ремень и новый элемент, убедившись в их идентичности. Заранее брать ремень без опыта не рекомендуется, так как часто даже подходящая визуально и по каталожному номеру деталь может отличаться от той, что стоит на машине.

  • После покупки можно ставить ремень. Накинув новый ремень на шкивы, следует отрегулировать его натяжение. Особое внимание следует уделить именно натяжению, так как от него зависит срок службы детали. Если регулировка производится при помощи болта, тогда ключом следует вращать болт в нужную сторону. Фактически, на данном этапе установка ремня генератора завершена.

  • Установив ремень на генератор и другие шкивы, а также натянув его, важно убедиться, что удалось поставить ремень генератора правильно. Важно не перетянуть ремень или же не допустить недостаточной натяжки. При послаблении ремень может свистеть и проскальзывать, а при перетяжке будут сильно изнашиваться подшипники генератора и т.д. Натягивать нужно с таким усилием, которое указано в мануале к авто.
  • Также натяжение ремня генератора нужно можно приблизительно проверить и без инструкций, нажав на ремень пальцем в центре. Если ремень новый прогибается больше чем на 2-3 мм, тогда он прослаблен. Однако не следует натягивать ремень и так сильно, чтобы он не прогибался вообще даже при большом усилии.

Полезные советы

Как видно, если все сделать правильно, замена ремня генератора потребует не более 30-40 минут. Еще раз напомним, на некоторых авто могут возникать сложности при установке, так что пренебрегать зарисовкой схемы при снятии старого ремня никак не стоит.

После замены ремня и проверки его натяжения следует дать нагрузку на генератор (включить дальний свет, печку, обогревы) и погазовать на холостом ходу. Появление свиста укажет на то, что нужно подтянуть ремень. Однако бывает и так, что свист ремня генератора возникает по другим причинам. В этом случае необходимо изучить отдельный материал по данной теме.

Подведем итоги

С учетом приведенной выше информации становится понятно, как поменять ремень генератора своими руками.  При этом сама замена не требует специализированного инструмента и профессиональных навыков. На деле, справиться с такой задачей  зачастую сможет даже рядовой автовладелец. Единственный нюанс – реализовать свободный доступ к механизму для регулировки натяжения. На некоторых авто с этим могут возникнуть сложности.

Напоследок отметим, что многие владельцы предпочитают менять ремни ГРМ, ремни генератора, шкивы и ролики не только ради экономии, а по причине того, что правильно выполненное самостоятельное обслуживание является гарантией установки качественных запчастей и точного выполнения всех регулировок. В результате замененные элементы служат долго, в процессе эксплуатации зачастую не возникает посторонних шумов и т.п.

Приводной ремень, используемый в автомобилях, приводит в движение вспомогательные агрегаты ДВС. За счет вращения коленчатого вала передает крутящий момент, обеспечивая работу навесного оборудования. Приводной ремень имеет свой ресурс, разную длину, разное количество ручейков и зубцов.

Функция приводного ремня

Приводной ремень необходим для передачи крутящего момента от коленчатого вала, благодаря которому вращаются вспомогательные агрегаты. Передача момента осуществляется за счет трения (поликлиновой ремень) или зацепления (зубчатый ремень). От ременного привода задействовала работа генератора, без которого невозможен заряд АКБ и поддержание постоянного напряжения бортовой сети. Компрессор кондиционера и насос ГУР также работают за счет ременного привода. В отдельных случаях на водяной насос также приводится от зубчатого ремня (двигатель 1.8 TSI VAG).

Срок службы приводных ремней

Благодаря конструктивным особенностям (эластичность и гибкость) средний ресурс ремня составляет 25 000 часов работы или 80 000 км пробега. На практике срок службы ремня может отличаться в ту или иную сторону, в зависимости от следующих факторов:

• качество ремня;
• количество агрегатов, приводящихся в движение одним ремнем;
• износ шкива коленвала и других агрегатов;
• способ установки ремня и правильная натяжка.

Регулярная проверка приводных ремней

Периодическая проверка на натяжку ремня должна осуществляться ежесезонно. Диагностика ремня выполняется при выключенном двигателе. Уровень натяжки проверяется нажатием пальца, при этом прогиб не должен быть больше 2 см. При визуальном осмотре выявляется факт наличия или отсутствия трещин. При малейшем повреждении ремень необходимо заменить, иначе он в любой момент может порваться.

Также проверка ремня осуществляется в отдельных случаях:

• недостаточный заряд АКБ;
• руль (при наличии гидроусилителя) стал туго вращаться, особенно в холодную пору;
• кондиционер слабо холодит;
• при работе вспомогательных агрегатов доносится скрип, а при попадании воды на ремень происходит его проворачивание.

Когда и как нужно менять приводной ремень

Приводной ремень необходимо менять согласно регламенту, указанным заводом-изготовителем, либо при наличии вышеуказанных факторов износа ремня. Минимальный ресурс ремней — 50000 км, износ при меньшем пробеге говорит о люфте одного из приводных шкивов или о плохом качестве ремня.

В зависимости от модификации двигателя и конструкции привода вспомогательных агрегатов, поменять ремень самостоятельно. Разница состоит в типе натяжения:

• натяжка болтом
• натяжка роликом.

Также, агрегаты могут приводиться в движение одним ремнем, либо индивидуально, например: автомобиль Hyundai Tucson 2.0 оснащается кондиционером и насосом гидроусилителя, на каждый из которых приходится по индивидуальному ремню. В движение ремень насоса ГУР приводится от шкива генератора, и кондиционера от коленвала. Натяжение ремня кондиционера осуществляется роликом, а генератора и насоса ГУР — болтом.

Процесс замены приводных ремней на примере Hyundai Tucson:

• двигатель должен быть выключен, селектор КПП должен стоять в режиме “P” или на 5 передаче с включенным ручным тормозом;
• переднее правое колесо нужно снять для доступа к шкиву коленвала;
• для доступа к шкиву КВ необходимо снять пластиковый пыльник, защищающий ремни от попадания грязи;
• под капотом первым достается ремень насоса ГУР, для этого нужно ослабить крепление и подвести насос ближе к двигателю;
• ремень генератора снимается путем ослабления крепления, аналогично насосу ГУР;
• последним снимается ремень на компрессоре кондиционера, здесь натяжение производится роликом, который крепится болтом сбоку, и в зависимости от силы затяжки болта регулируется натяжение ремня; достаточно слегка открутить болт и ремень ослабнет;
• установка новых ремней производится в обратной последовательности, пыльник поставить обратно в последнюю очередь после проверки работы ремней.

Особое внимание уделите качеству изделий, старайтесь приобретать оригинальные запчасти, во избежание риска преждевременного износа.

Как натянуть, подтянуть или ослабить приводной ремень

На том же примере:

На автомобильном двигателе установлено навесное оборудование (генератор, компрессор кондиционера), приводимое во вращение поликлиновым ремнем. Со временем изделие изнашивается и растрескивается, что может привести к разрыву. Необходимость поменять ремень генератора самостоятельно может возникнуть, если неприятность случилась в дороге и вдали от сервиса.

Когда нужно менять ремень генератора?

Периодичность замены приводного ремня электрогенератора указывается в инструкции по обслуживанию автомобиля. Следует помнить, что период на одной машине, поставляемой на различные рынки, может отличаться. Это связано с разными климатическими условиями и запыленностью воздуха, которые дополнительно разрушают материал изделия.

Например, компания Вольво рекомендует производить первичную замену через 80 тыс. км пробега, а каждые последующие смены выполняются спустя 60 тыс. км. При этом на авто с рынка Европы ремень меняется каждые 180 тыс. км. На автомобилях ВАЗ изделие редко служит более 30 тыс. км пробега.

Типичным признаком вытянутого ремня становится свист, возникающий при пуске двигателя или после проезда по луже. Источником звука является материал ремешка, проскальзывающий по поверхности шкива. Обычно свист быстро исчезает и возникает снова при пуске мотора или после очередной лужи. В этом случае владельцу необходимо проверить натяжение ремня и попытаться довести его до норматива.

Что влияет на износ?

Факторы, оказывающие влияние на ресурс приводного ремня:

1. Условия работы изделия. Попадание пыли, абразивов или химических веществ заметно снижают ресурс ремешка. Негативно влияет на материал длительная эксплуатация при низких температурах воздуха.
2. Состояние шкивов. Появление биений или деформаций приводит к разрушению дорожек и кромок ремня.
3. Натяжение. При пониженном или чрезмерном натяге ремень изнашивается в ускоренном режиме.
4. Дата выпуска ремня. Резина подвержена старению, поэтому ремешок может разрушиться, находясь в упаковке на складе. Дополнительное негативное воздействие оказывают нарушения правил хранения.
5. Производитель ремня. Встречаются изделия, изготовленные мелкими компаниями из некачественных материалов. Подобные ремешки могут разрушиться через несколько тысяч км пробега.

Признаки износа ремней и замена изделия продемонстрированы в видеоролике, снятом автором Vladimir Bazekin.

Как проверить ремень?

Проверять состояние ремня следует не только при появлении свиста, но и периодически. Большинство автопроизводителей рекомендует проводить визуальный контроль состояния ремешка и натяжки каждые 6 месяцев или 25 тыс. км пробега. При этом неважно — эксплуатируется автомобиль или стоит на парковке.

Приблизительная последовательность проверки:

1. Открыть капот автомобиля. Приводной ремень расположен со стороны шкива коленчатого вала. Производить проверку состояния и натяжки необходимо аккуратно, не приближая рук к вентиляторам системы охлаждения. Это связано с тем, что пуск вентилятора может произойти в любой момент, даже на холодном двигателе.
2. Проверка визуального состояния производится поворотом внутренней части ремня на свет. Недопустимы трещины, истирания и расслоения изделия. При появлении повреждений на небольшом участке ремень считается непригодным к дальнейшей эксплуатации. Элемент протягивается прокруткой коленчатого вала за центральную гайку.
3. Натяжение проверяется путем измерения прогиба под нагрузкой 10 кг. При расстоянии между осями шкивов до 300 мм стрела прогиба должна составлять 6 мм. При расстоянии между осями в пределах 300-450 мм допускается прогиб 12 мм.

Проверить натяжение ремня генератора можно путем подачи максимальной нагрузки, т. е. включив все потребители энергии, кроме стартера. Если свист не возникает, то натяжение достаточное.

Как натянуть ремень

Если на поверхности ремня нет трещин и надрывов, то его можно попробовать натянуть. Подобная процедура актуальна для машин российского производства и иномарок, оснащенных механическим ручным натяжителем, которым часто является сам генератор. Ремень натягивается до момента прекращения проскальзывания по шкивам. При этом автолюбитель должен помнить, что чрезмерный натяг нагружает подшипники генератора и выводит их из строя.

Если натяжка ремешка не позволяет обеспечить нормальной работы, то деталь подлежит замене. Запрещается устанавливать проставки под ролики натяжения, которые позволят выбрать излишнюю длину ремня.

Инструкция по замене приводного ремня

Замена приводного ремня генератора не доставляет проблем большинству автолюбителей. После снятия изношенного ремешка рекомендуется осмотреть характер износа. Если на нем имеются повреждения кромок и контактной части, то это может указывать на несоосность шкивов. В этом случае требуется найти поврежденный элемент и заменить его. Установка нового ремня на поврежденный шкив бессмысленна, поскольку резина будет быстро изношена об острые кромки. При замене ремешка требуется придерживаться рекомендованной производителем транспортно средства последовательности шагов.

В ходе замены ремня привода генератора может требоваться установка нового натяжного ролика и связанных с ним крепежей. Информацию о списке деталей, подлежащих замене, можно получить в инструкции по ремонту и эксплуатации автомобиля.

Что понадобится для замены?

Перед тем как поменять ремень генератора, потребуется подготовить набор инструментов и материалов (приведен максимальный перечень):

• гаечные ключи и головки;
• новый ремень и натяжной ролик;
• стержень для фиксации ролика;
• монтажная лопатка для снятия ремня;
• нож;
• защитные перчатки;
• лист бумаги и карандаш для рисования схемы установки.

Новый неоригинальный приводной ремень может иметь большую на несколько миллиметров длину, чем штатное изделие. Разница в длине будет компенсирована натяжным устройством.

Схема

Установка ремня на двигателях с двумя или тремя шкивами сложности не представляет. Ситуация меняется, когда ремень устанавливается на мотор, оснащенный большим количеством шкивов. В этом случае рекомендуется нарисовать схему монтажа изделия. Подобное мероприятие позволит ускорить процесс установки и избежать ошибок.

Обозначения схемы:

• 1 — шкив коленчатого вала;
• 2 — шкив генератора;
• 3 — направляющий ролик;
• 4 — муфта компрессора кондиционера;
• 5 — шкив помпы и дополнительный шкив привода насоса усилителя;
• 6 — ремень;
• 7 — натяжной ролик.

Алгоритм действий

Процедура имеет отличия в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции замены ремней на распространенных автомобилях. На других транспортных средствах операция происходит по аналогичной технологии.

На автомобиле ВАЗ Гранта

Заменять ремень на автомобиле ВАЗ Гранта без натяжителя можно по алгоритму:

1. Обрезать старый ремешок при помощи ножа.
2. Повернуть на 3-4 оборота болт крепления генератора снизу.
3. Отвернуть верхний крепежный болт полностью и вынуть его из отверстия.
4. Поджать генератор вперед до заведения крепежного уха за кронштейн.
5. Зафиксировать механизм проволокой или иным способом.
6. Надеть ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы применяют дополнительное приспособление, удерживающее ремешок на устройстве в процессе надевания.
7. Провернуть вал двигателя гаечным ключом для полноценного одевания ремня.
8. Зафиксировать генератор на штатном месте. Проверить работу узлов при полной загрузке генератора и различной частоте вращения коленчатого вала.

На Киа Сид

Поменять ремень генератора можно следующим образом:

1. Отвернуть фиксирующий болт, расположенный на верхней части генератора.
2. Поднять фиксатор вверх, выведя болт из направляющего паза.
3. Повернуть устройство относительно нижнего болта. Если крепление «прикипело», то генератор поворачивается легкими ударами молотком, наносимыми через деревянный брусок.
4. Снять изношенный ремень и прижимной ролик.
5. После этого необходимо смонтировать новый ролик и только затем можно надевать ремень.
6. Натянуть ремешок в соответствии с рекомендациями инструкции по эксплуатации. Проверить работу узла, при появлении свиста немного увеличить натяг.

На Фольксваген Поло Седан

Пример замены ремня на двигателе Фольксваген Поло Седан, оснащенном автоматическим натяжителем:

1. Ослабить натяжку ремня при помощи отпускания болта фиксации натяжного ролика. Размер гайки 16 мм.
2. Провернуть крепежный кронштейн ролика против часовой стрелки. Поворот проходит с усилием, поскольку сжимается натяжная пружина.
3. Аккуратно снять ремень со шкивов коленчатого вала и приводных агрегатов.
4. Демонтировать ролик головкой на 16 мм, вставленной в углубление под генератором. Если натяжной ролик не меняется, то он фиксируется в положении отжима при помощи металлического стержня, вставленного в отверстие корпуса.
5. Одеть ремень на шкивы, затем аккуратно отпустить натяжной ролик. Натяжитель автоматически регулирует уровень натяга изделия.

Видео «Обслуживание и замена ремня генератора»

Обслуживание и замена ремня генератора показаны в видеоуроке, снятом каналом avto-blogger. ru.

 Загрузка …

Статья о замене ремня ГРМ своими руками — когда необходима замена, выбор изделия, инструменты, ход работы. В конце статьи — видео о ремне ГРМ.Статья о замене ремня ГРМ своими руками — когда необходима замена, выбор изделия, инструменты, ход работы. В конце статьи — видео о ремне ГРМ.

Содержание статьи:

• Когда требуется замена ремня ГРМ
• Правильный выбор ремня
• Что нужно для замены ремня ГРМ
• Порядок работы
• Видео про ремень ГРМ

Зубчатый ремень газораспределительного механизма (ГРМ) предназначен для одновременного вращения коленвала и распредвала, что обеспечивает синхронность работы клапанов с поршнями двигателя. Кроме этого, этот важнейший элемент двигателя выполняет и другие важные функции — приводит в действие водяную помпу охлаждающего контура и масляный насос.

Современный ремень для ГРМ является высокотехнологичным изделием и изготавливается из высококачественной армированной резины на основе искусственного каучука (полихлоропрен, неопрен) со специальными добавками. Дополнительно качественный ремень усилен кордом с прочными внутренними нитями.

Когда требуется замена ремня ГРМ

Замена ремня ГРМ строго регламентируется и описывается в «Инструкции по ремонту и эксплуатации» для конкретной марки и модификации автомобиля. На практике в зависимости от марки машины и режима эксплуатации ГРМный ремень может надежно выполнять свои функции 50 – 100 тысяч км пробега, после чего он нуждается в замене (желательно, вместе с одним или несколькими роликами, в зависимости от модификации двигателя).

Иногда одновременно с заменой ремня может потребоваться и замена помпы охлаждения.

Однако некоторые производители устанавливают для ремня ГРМ явно неадекватный срок эксплуатации. Например, на некоторых российских «Ладах», эксплуатирующихся в достаточно непростых российских условиях, менять ремень рекомендуется после 180 тысяч км пробега, что выглядит довольно странно. В то же время на автомобилях марки «Рено» ремни даже самого высокого качества от лучших мировых производителей рассчитаны на 60 000 км пробега по России, и на 120 000 км пробега по Европе.

Замена ремня ГРМ должна проводиться не только согласно регламенту ТО, рекомендациям производителя или когда он порвется, но и при появлении признаков неисправности или в следующих случаях:

• Большой возраст ремня ГРМ (более 5 лет, даже если он не эксплуатировался).
• Трещины, протертости и «распушение».
• Разрушение зубьев ремня.
• Разгерметизация и протекания в корпусе ГРМ (масло с охлаждающей жидкостью разрушают резиновую основу ремня).
• При изношенном ремне двигатель может запускаться и работать неуверенно.
• Износ ремня может стать причиной сбоя зажигания, после чего двигатель начинает как бы детонировать и шумно работать, а из выхлопной трубы начинает выходить черный дым.

Важно! Несвоевременная замена ремня ГРМ может привести к деформации клапанов, поломке распредвала, загибу шатунов и поршневых юбок.

Правильный выбор ремня ГРМ

Выбор ремня ГРМ, который является важнейшим элементом двигателя – дело важное и ответственное. Неправильный подбор ремня по техническим параметрам или экономия на качестве может привести к серьезным проблемам и затратам на дорогостоящий ремонт.

При разрыве ремня или критическом стирании его зубьев есть большая вероятность, что поршни ударят по клапанам и погнут их. Поэтому при выборе нового ремня для ГРМ важно придерживаться следующих рекомендаций:

1. Не экономить и не покупать самые дешевые ремни (можно выбрать среднюю цену). Особенно не следует экономить, если автомобиль эксплуатируется в экстремально жестком режиме. Качественный надежный ремень многократно себя окупит.
2. Лучшим вариантом является покупка оригинала, который был установлен производителем двигателя. Для большей надежности при выборе, чтобы не допустить ошибки по размеру и форме зубьев, лучше снять старый ремень и показать его в магазине продавцу, чтобы он подобрал такой же. Особое внимание следует обращать на ширину, длину и форму зубцов ремня. При отсутствии возможности купить оригинал подбирайте аналог, наиболее близкий по качеству и параметрам к оригиналу.
3. На ощупь ремень должен быть гладким и без шероховатостей, а также не должен иметь мелких выбоин и пор. Зубцы ремня должны быть без наплывов, допустимо только наличие мелких заусенцев.
4. Важным свойством ремня ГРМ является его эластичность. Чем он эластичнее, тем дольше будет срок его службы. При покупке можно сравнить эластичность нескольких разных ремней и определить, какой из них самый «дубовый» (жесткий).
5. Если есть возможность, сравните номер каталога или артикула старого ремня с номерами на новом изделии. Они должны находиться на тыльной (гладкой) стороне ремня.
6. На рынке автомобильных запчастей продается большое количество подделок. Чтобы обезопасить себя от покупки некачественной детали, лучше покупать ремень в торговых точках, принадлежащих официальным дилерам. Также рекомендуется приобретать полноценный комплект: ремень с роликами в одной запечатанной упаковке, с инструкцией. Наиболее часто подделывают продукцию таких производителей как «Bosch» и «Gates». Для проверки можно сравнить номера (на тыльной стороне) нескольких одинаковых изделий — номера должны отличаться. Если на всех изделиях номера будут одинаковы, значит, вы имеете дело с подделкой.
7. Сегодня распространены покупки в Интернете, однако сделать правильный выбор ремня ГРМ через Сеть очень затруднительно.

Что нужно для замены ремня ГРМ

Перед началом работ по замене ремня ГРМ следует подготовиться и приготовить следующие инструменты:

• Колесный ключ (баллонник).
• Рожковые, торцевые и накидные ключи. Размеры в зависимости от марки автомобиля и модификации двигателя.
• Может потребоваться шестигранник на 5.
• Ключ, специально предназначенный для ролика натяжения.
• Домкрат.
• Фонарик.

Дополнительно следует учесть рекомендацию автопроизводителей — заменяя ремень ГРМ, также менять и ролики, а по возможности, и водяную помпу. Хотя если помпа отлично вращается и имеет минимальный люфт, то новую можно не покупать, а оставить старую.

Также в некоторых модификациях двигателя может стоять 2 ремня, которые рекомендуется менять оба сразу. Поэтому при подготовке к замене ремня ГРМ нужно быть в курсе, сколько ремней покупать.

Нужно также подготовить саму машину:

• Поставить автомобиль на ровную площадку.
• Вытянуть (поднять) ручной тормоз.
• Подложить под колеса страховочные упоры.

Порядок работ при замене ремня ГРМ

Перед началом работ следует учесть, что на 16-клапанных двигателях установлено 2 распределительных вала с отдельным зубчатым шкивом (шестерней) для каждого. Ремень для 16-клапанника всегда длиннее, чем у 8-клапанника, так как помимо шестеренки водного насоса и натяжителя, ремень дополнительно проходит через вспомогательный опорный (направляющий) ролик.

Где расположены метки ГРМ, и какой вид они имеют – смотреть в «Руководстве по эксплуатации и ремонту» своего автомобиля.

1. Поднять капот и отсоединить клемму аккумулятора «на минус» (ключ в замке зажигания должен быть «выключен»), чтобы напрасно не горели стоп-сигналы и «на всякий случай».

   Важно! Прежде чем снять клемму с аккумулятора и обесточить автомобиль, необходимо изучить «Руководство по эксплуатации и ремонту» машины. В некоторых автомобилях отсоединять клемму от аккумулятора нельзя (!), так как произойдет сброс адаптаций в электронной системе управления. В данном случае работать с не обесточенным автомобилем нужно более осторожно.

2. Чтобы обеспечить свободный доступ к нужным механизмам, потребуется снять колесо, крышку мотора, защиту, ремень генератора. В зависимости от марки машины и модификации двигателя, для проведения работ может потребоваться снятие бачка жидкости гидроусилителя руля (ГУР) или адсорбера, или же кронштейна кондиционера, интеркулера с клеммами, воздухозаборника (или еще чего-нибудь).
3. С помощью шестигранника отвернуть винты крепления защитного кожуха ремня и шестерен.
4. Если есть датчик положения коленвала (ДПКВ) – отсоединить от него разъем с проводами.
5. Открутить болт и снять ролик натяжки ремня ГРМ. Также снять опорный (направляющий) ролик, если он есть.
6. Извлечь старый ремень ГРМ.
7. Проверить положение метки на одной зубчатой шестерне распредвала (на 8-клапанном двигателе) или на двух зубчатых шестернях двух распредвалов (на 16-клапанном двигателе) по отношению к меткам на корпусе привода ГРМ. При несовпадении меток для их выставления в нужное положение (друг против друга) нужно провернуть ключом распредвал, за болт крепления зубчатой шестерни к распредвалу.
8. Для проверки совмещения метки на зубчатой шестеренке коленвала с меткой на корпусе масляного насоса открутить и вытащить зубчатый шкив коленвала со специальной шайбой. Если болт шкива не откручивается, то можно упереть ручку Г-образного ключа в тягу, надеть «минусовую» клемму аккумулятора (если она снята) и крутануть стартером. После откручивания болта клемму снять обратно.

   Также можно воспользоваться пневматическим гайковертом или привлечь помощника, который включит самую высшую передачу и нажмет на тормоз, а вы будете откручивать болт. Если метка шестеренки выставлена неправильно, то закрутить болт крепления на место и прокрутить шестеренку за этот болт ключом, до правильного совмещения метки на шестеренке коленвала с меткой на корпусе масляного насоса.

9. Установить опорный (направляющий) ролик, если он есть.
10. Новый ремень ГРМ сначала набросить на зубчатую шестеренку коленчатого вала, завести на опорный ролик, затем на зубчатую шестерню распредвала (или две шестерни, если два распредвала) и затем – на шестерню помпы. При этом нужно контролировать положение меток на одной или двух зубчатых шестернях распредвала. Если метки сбились, их сразу же нужно выставить, как надо.
11. Установить натяжной ролик и прикрутить его слабо, без сильной затяжки болта до упора.
12. Проверить ровность накладки ремня. Затем осуществить натяжку ремня при помощи специального ключа для натяжного ролика, поворачивая ролик против часовой стрелки (или по направлению стрелок на корпусе ролика). Далее, удерживая ролик специальным ключом в нужном положении, зафиксировать положение ролика затягиванием крепежного болта до упора, с небольшим усилием.
13. Проверить натяжку ремня можно одной рукой, повернув ремень вдоль, пальцами. Хорошо натянутый ремень не должен поворачиваться более чем на 90 °.
14. На заключительном этапе установить обратно и закрепить все демонтированные элементы в обратном порядке.

После выполнения всех работ нужно завести двигатель и проверить работу на слух. Если ремень установлен и натянут правильно, то никаких нештатных звуков быть не должно. Если будет прослушиваться гул или свист ролика, значит, ремень немного перетянут. Небольшое ослабление ремня можно сделать с помощью все того же натяжного ролика, повернув его по часовой стрелке (или против стрелок на корпусе самого ролика).

Если, после замены ремня ГРМ машина станет плохо тянуть, двигатель будет немного детонировать и неравномерно работать на холостых оборотах (а стрелка тахометра — прыгать), и будет черный выхлоп – значит, при замене ремня ГРМ были неправильно выставлены метки. Все придется повторить сначала.

Заключение

Выше был приведен, пожалуй, самый простой (классический) пример замены ремня ГРМ. Однако трудоемкость работ по замене ремня ГРМ может отличаться и быть различной степени сложности. Это зависит от марки и модификации машины, а также от модификации двигателя. Но, в целом, принцип везде одинаков.

Прежде чем приступить к самостоятельной замене ремня ГРМ, настоятельно рекомендуется подробно изучить «Инструкцию по ремонту» к своей машине. И делать это нужне заблаговременно, а не перед самым началом работ — чтобы было время спокойно разобраться, где что находится, как выглядит, что и как потребуется снимать, и т. д.

Видео про ремень ГРМ:
