Как изменить угол водостока

Каким в теории должен быть правильный уклон водосточного желоба на 1 метр длины? Эта простенькая на первый взгляд задачка иногда ставит в тупик неопытного застройщика. Между тем ответ прост. Он давно прописан в СНИП и подтвержден практическим использованием систем водостока.

К монтажу подобной системы следует отнестись со всей ответственностью. Ведь что произойдет при неправильной установку или выборе неправильного угла наклона? Медленное разрушение стены и фундамента. Это крайне неприятные вещи.

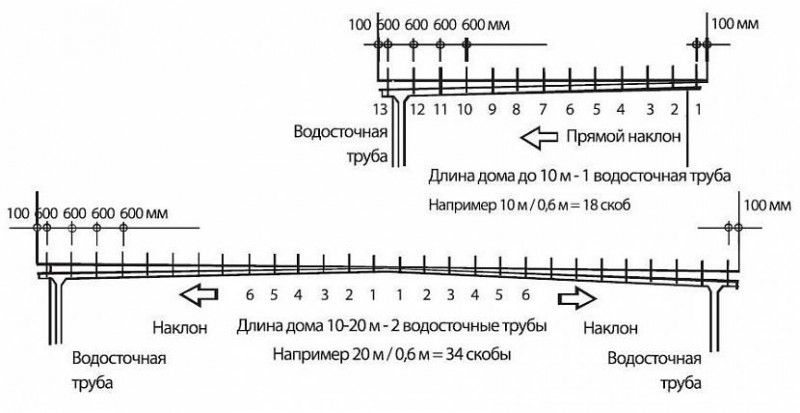

Для начала нужно определиться: простой уклон мы будем проектировать или двойной? Здесь имеются такие рекомендации.

• Если длина рабочей зоны водосточного желоба составляет менее 24 м — можно применить конструкцию А (простого уклона).
• Если эта цифра больше 24 м — рекомендуется к использованию двойной уклон водосточного желоба (вариант В).

Теперь чистая конкретика.

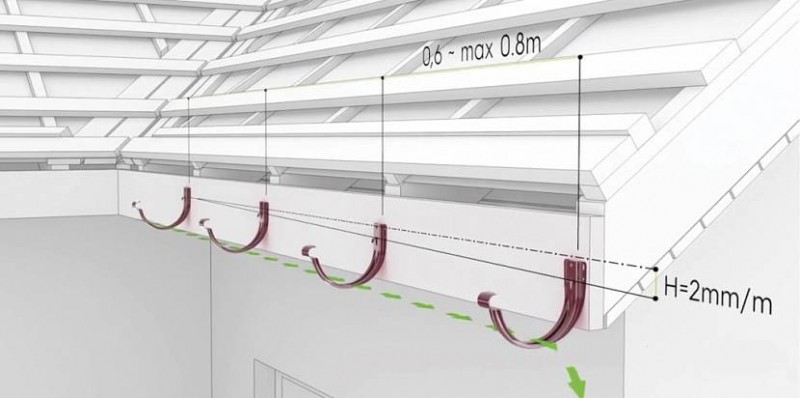

1. Итак, существует ли минимальное значение уклона водосточного желоба на 1 метр его длины? Да, оно равно 1 мм на 1 метр погонный всей конструкции.
2. А есть ли средняя цифра? Тоже есть. Рекомендуемый уклон должен составлять 2-3 мм на 1 метр.

Таким образом, если длина ската равна, допустим, 10 метрам, то перепад высот между крайними кронштейнами должен быть равен 20-30 мм.

Это общепринятые параметры. Почему так важно их соблюдать? Почему нельзя выйти за пределы этих показателей?

• Если угол наклона будет слишком велик, принимающая воронка водостока просто не справится с таким потоком воды.
• Если он будет мал, влага застоится в желобе. И если в теплое время это не столь критично, то в зимнее масса снега и льда вполне способна вывести всю конструкцию из строя.

Вот почему нужно неукоснительно придерживаться при монтаже приведенных параметров. На практике это выглядит так.

Монтируется кронштейн в самой высокой точке водостока. Затем в самой нижней с таким расчетом, чтобы выдержать озвученные выше значения. Затем между этими крайними крюками натягивается шнур, и по нему выставляются остальные кронштейны.

Кстати, о шаге крюков. Если система из пластика, он обычно равен 500-600 мм. Если из металла — 750-1500 мм.

Это то, что надо знать об уклоне водосточного желоба на 1 метр погонный его общей длины.

Загородные дома имеют самые разнообразные размеры и форму, поэтому расчет уклона желобов проводится индивидуально. В статье рассказывается о работе водостока и факторах, влияющих на его функциональность. Вы познакомитесь с разновидностями водосливных систем и лотков, с принципами проектирования уклона водостока, с распространенными ошибками, допускаемыми при монтаже водосточного слива.

Критерии выбора

Водосточная система выбирается по двум показателям:

1. Материал, из которого изготавливаются элементы конструкции.
2. Размеры элементов. В основном это ширина лотков и диаметр труб.

Пластиковая или металлическая?

Сегодня производители предлагают водосточные системы, изготавливаемые или из стального листа (оцинкованного и покрашенного), или из меди, или из пластика.

Отметим, что стальные водоотводы используются в сооружении водосточных систем давно. И сегодня это один из востребованных видов. О нем можно сказать, что это:

• повышенная прочность элементов,
• их долгосрочная эксплуатация,
• возможность оформить в разные цвета за счет покраски,
• невысокая цена,
• простота установки.

Медные водостоки относятся к категории премиум класса. По всем техническим и эксплуатационным характеристикам ни превосходят и стальные, и пластиковые. У них превосходный внешний вид, но очень высокая цена. Именно поэтому медные водосточные система не так популярны, как две остальные.

Что касается изделий из пластика, то первое, на что обращают внимание потребители, это низкая цена. Но основное преимущество этого материала – стопроцентная коррозионная стойкость. По своим эксплуатационным характеристикам эти водостоки мало чем уступают стальным и медным

К примеру, у них гладкая внутренняя поверхность, что обеспечивает тихий ход воды. Они легкие, что обеспечивает простоту монтажа. Но есть у них и один достаточно серьезный минус. Это разрыв пластиковых труб зимой, если в них создался ледяной затор. Сегодня многие производители пластиковых водосточных систем предлагают модели, которые выдерживают любые нагрузки. Поэтому надо выбирать именно такие

По своим эксплуатационным характеристикам эти водостоки мало чем уступают стальным и медным. К примеру, у них гладкая внутренняя поверхность, что обеспечивает тихий ход воды. Они легкие, что обеспечивает простоту монтажа. Но есть у них и один достаточно серьезный минус. Это разрыв пластиковых труб зимой, если в них создался ледяной затор. Сегодня многие производители пластиковых водосточных систем предлагают модели, которые выдерживают любые нагрузки. Поэтому надо выбирать именно такие.

Как рассчитать размеры водостоков

Расчет размеров элементов водосточной системы проводят относительно площади скатов крыши. Вот таблица с некоторыми соотношениями, касающихся пластиковых и металлических систем.

Даже из этого соотношения хорошо видно, что пластиковые конструкции по своим размерам меньше, но пропускают объем воды точно такой же, как и металлические системы с большими размерами. Получается, что даже в этом случае пластиковые водостоки предпочтительнее. Но надо отдать должное производителям металлических водосточных систем, которые сегодня предлагают изделия из оцинкованной стали, покрытые с двух сторон полимерным слоем. Это в первую очередь увеличивает срок их эксплуатации, а во-вторых, приближает технические характеристики к пластиковым аналогам. Но по прочности металлические все равно лучше.

И еще одна таблица сравнения преимуществ пластиковых и металлических водостоков.

Вот такие сравнительные характеристики можно предложить, чтобы сделать правильный выбор водосточной системы. Главное, как показывает практика, это долгосрочная эксплуатация и внешний вид, который должен вписаться в оформление дома. Об эффективность можно говорить лишь с позиции точного расчета размеров.

Описание элементов системы водостока

Перед описанием процесса монтажа на крышу следует узнать, из чего вообще состоит система водостока.

Желоба и трубы. Они необходимы для сбора, выведения осадков. Желоба устанавливаются на краю карниза, чтобы на них попадала вода с крыши. Они монтируются с небольшим наклоном, дабы жидкость не задерживалась, а двигалась к трубам. Эти детали Альфа профиль выпускает длиной 3 м или 4 м. Диаметр трубы – 8 или 10 см.

Водоприемные воронки. Эта деталь, соединяющая желоб с трубой, направляет жидкость вниз. Существует два типа:

• внутренние воронки;
• внешние воронки.

Разница между ними в том, что монтаж первых сложнее – они устанавливаются непосредственно в крыши (если они покатые или прямые). Если крыша скатная под достаточно крутым уклоном, по ее периметру монтируется желоба с внешними воронками, которые выводят осадки.

Внимание. В России приняты скатные крыши, потому в сфере частного домостроительства используются системы с наружными воронками

Колена

Они используются для соединения воронок и труб, предназначены для обеспечения качественного слива, потому что исполнены под углом 45 градусов. Также есть детали с углом 72 градуса

Колена. Они используются для соединения воронок и труб, предназначены для обеспечения качественного слива, потому что исполнены под углом 45 градусов. Также есть детали с углом 72 градуса.

На краях крыши, где меняется направление, применяются угловые желоба, чаще всего с прямым углом.

Защитные решетки и заглушки. Первые оберегают трубы и желоба от попадания в них крупного мусора, который может создать препятствие для выведения осадков с крыши, вторые крепятся с краев желобов для изоляции системы.

Внизу трубы для более удобного выведения жидкости монтируются отводы для слива – находясь под углом, они сливают воду с крыши в стороны от фундамента.

Кронштейны, хомута, муфты для крепления деталей к крыше и стенам дома.

Подбор водостока

Для правильного подбора системы отвода воды необходимо ознакомиться с максимальным уровнем осадков в конкретно взятом регионе. После этого необходимо рассчитать площадь ската. Делать это надо не в отношении всех элементов, а наибольшего по размеру. Именно этот размер станет определяющим для выбора желоба.

Если в здании имеется плоская крыша либо крыша с уклоном меньше 10 градусов, эффективная площадь поверхности составит Е1 = А * C. Получится показатель в квадратных метрах. После выбора системы надо определить ее вид и посчитать количество материалов. С этой целью подготавливают чертежи или схемы плоскостей с размерами. Благодаря им можно будет провести расчёт, а затем и монтаж водосточной системы.

https://youtube.com/watch?v=LzAw9Sp32yA

Кровельные материалы для плоской крыши в зависимости от угла ее уклона

Выбор кровельного материала в первую очередь должен быть обусловлен углом наклона крыши. Существует масса вариантов:

• Кровли из штучных материалов и волнистых листов
• Металлическая кровля.
• Мягкая кровля.

Образовать угол наклона можно с помощью создания опорной конструкции нужной конфигурации или путем засыпки поверхности наклонным слоем утеплителя. Существуют и специализированные виды материалов, например – клиновидный утеплитель от фирмы Технониколь, разуклонка кровли с которым создается путем укладки плит специфической формы.

Ассортимент клиновидных теплоизоляционных плитИсточник howbuilds.ru

Выбор наиболее подходящего материала производится путем сопоставления местных климатических условий, параметров постройки, возможностей и предпочтений владельца. Все эти факторы одинаково важны, но приоритет в принятии решений рекомендуется отдать представителям строительной компании, обладающим опытом и специальными знаниями.

В видео можно увидеть устройство плоских кровель:

Монтаж воронок

На следующем этапе выполняют монтаж воронок.

• С этой целью в жёлобе необходимо проделать отверстие с помощью ножовки.
• На металлических желобах необходимо подогнуть края отверстий.
• Воронка располагается под желобом так, чтобы её передний фальц закрепился за кромку жёлоба.
• Фиксаторы воронки загибают за заднюю кромку жёлоба.

Если используются пластиковые трубы, то для крепления воронки к жёлобу используется специальный клей. Затем, выполняется установка заглушек с использованием резиновых уплотнителей. Усаживают заглушки при помощи киянки. Для окончательной фиксации заглушки загибают фиксаторы за заднюю часть жёлоба.

Водосточный желоб: размеры и роль уклона

Собственно, не так уж и много классификаций, разделяющих разные виды

Таким образом, следует говорить о:

• металлических. Как и в любой другой ситуации, главная причина предпочтения металла заключается в жесткости и надежности. Благодаря индивидуальным свойствам направляющие могут прослужить 30-40 лет. Устойчивы к механическим воздействиям;
• пластиковых. В данном случае есть свои преимущества — легкость и невосприимчивость к корозии. Но с другой стороны их минусы обусловлены невысокой прочностью и плохой звукоизоляцией;
• бетонных. Получили развитие при сооружении многоэтажек и установлении тротуарной дренажной системы. Из-за значительного веса в «домашнем» строительстве не используется. К тому же, камень не столь эффективный соперник водным нагрузкам в длительной перспективе.

Еще одна характеристика, по которой современные водостоки принято различать — это сечение. По данному признаку каналы делят на прямоугольные, квадратные и круглые. Визуально все это можно понять сразу, отсюда и появились названия в классификации.

Что касается особенностей и целесообразности использования того или иного вида, то прямоугольные водоотводы применяют в регионах, где выпадает большое количество осадков. При малых параметрах влажности фиксируют квадратные желобы, а круглые и вовсе принято считать универсальными.

Длина желоба равна аналогичному показателю карниза дома. Их количество определяют для каждого ската по отдельности. Что же касается ширины каналов, то данная величина зависит от площади крыши. Ниже приведены пропорции на примере инструкции системы водостока Profil.

Слева площадь кровли, справа — ширина водоотводной трубы:

• один стояк у края: до 70 кв. м — 90 мм, 70-140 кв. м — 130 мм;
• один стояк в центре: до 110 кв. м — 90 мм, 110-200 кв. м — 130 мм;
• два стояка по краям: до 140 кв. м — 90 мм, 140-220 кв. м — 130 мм

Кроме размеров конструкции обратите внимание на уклон

Эстетика или практичность?

Стандартная водосточная система выполняет утилитарную функцию – отводит воду со скатной крыши дома подальше от его стен и фундамента. Обычно ее эстетической функции не придают большого значения, но это не значит, что это – неважно.

Вот почему современный рынок предлагает полностью укомплектованные водосточные системы, элементы которых можно легко соединять с друг другом. Такие желоба и трубы выпускается полукруглые, трапециевидные, полуэллиптические, коробчатые (еще их называют прямоугольным) или квадратными, и даже имитирующие форму карниза.

Самые популярные в России – желоба полукруглого сечения, отвернутые внутрь или наружу. Причем такие края еще служат ребрами жесткости, что повышает механическую способность элементов к нагрузкам. А вот эллиптическая форма отличается хорошей пропускной способностью, и незаменима для крыш большой площади. В любом случае прогадать с профилем водостока достаточно сложно, но не стоит забывать о том, что правильно подобранная форма желобов по-своему дополняет эстетическую привлекательность дома.

А как выбрать водосток для скатной крыши не только эстетичный и приятной глазу формы, но и максимально практичный, расскажет это видео:

Устройство

Внутренний водосток – система, обеспечивающая сбор и отведение талых и дождевых с поверхности кровли через водосточные трубы в «ливнёвку». Такая конструкция оборудуется, когда у дома плоская или односкатная крыша. Водосточная система внутреннего типа состоит из следующих элементов:

1. Водоприемные воронки. Этим термином обозначают устройства, которые осуществляют первичный сбор жидкости, скапливающейся на поверхности кровли. Материал и цена этого элемента значительно отличается: существуют недорогие модели из пластика или нержавейки и эксклюзивные из меди. Если кровля имеет плоскую поверхность с незначительным уклоном, согласно требованиям СНиП, на нее устанавливаются плоская воронка внутреннего водостока, на скатные – колпаковая. Количество и диаметр этого элемента определяет расчет, учитывающий площадь ската и объем выпадающих осадков. В специализированных магазинах продаются воронка с подогревом, защитными фильтрами и стабилизаторами потока, однако, цена на такие модели значительно выше.

Обратите внимание! Для качественной работы внутреннего водостока выполняют разуклонку плоской кровли, так называется процесс создания минимального уклона, необходимого для стекания воды в воронки. Монтаж выполняется таким образом, что они располагаются ниже уровня крыши

Сбор и отвод воды со скатных крыш

После окончания кровельных работ первоочередной задачей все еще остается отвод дождевой и талой воды с крыши, только на тот раз еще и от дома. Согласно исследованиям, больше всего воды попадает на землю как раз со скатных крыш. Причем затягивать с этой задачи нельзя: в первый же серьезный дождь сырость уже угрожает и фундаменту, и стенам. Поэтому попробуйте организовать у себя на участке нечто вроде этого:

К слову, ввиду того, что именно со скатной кровли стекает больше всего дождевой воды, в загородном хозяйстве ее выгодно собирать:

Кровельные материалы для плоской крыши в зависимости от угла ее уклона

Выбор кровельного материала в первую очередь должен быть обусловлен углом наклона крыши. Существует масса вариантов

:

• Кровли из штучных материалов

  и волнистых листов

• Металлическая кровля

  .

• Мягкая кровля

  .

Образовать угол наклона можно с помощью создания опорной конструкции нужной конфигурации или путем засыпки поверхности наклонным слоем утеплителя. Существуют и специализированные виды материалов, например – клиновидный утеплитель от фирмы Технониколь, разуклонка кровли с которым создается путем укладки плит специфической формы.

Ассортимент клиновидных теплоизоляционных плитИсточник howbuilds.ru

Выбор наиболее подходящего материала производится путем сопоставления местных климатических условий, параметров постройки, возможностей и предпочтений владельца. Все эти факторы одинаково важны, но приоритет в принятии решений рекомендуется отдать представителям строительной компании, обладающим опытом и специальными знаниями.

Инструкция по монтажу водосточной системы

1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
2. Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
3. Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
4. Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.
   Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.
5. Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.
   Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

   По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу

   !

6. Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
7. При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
8. Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.
   Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

   Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.

Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.

Монтаж водостока своими руками из канализационных труб

Дачный домик можно оборудовать системой водостока, изготовленной из обычных канализационных труб. Посмотрим, как это делается.

Шаг 1. Труба длиной 4 м, имеющая достаточно большое сечение (около 110 мм), разрезается вдоль на две половины. Удобнее всего это сделать болгаркой.

Труба разрезается пополам

Шаг 2. Половинки труб соединяются между собой и скрепляются саморезами.

Соединение половинок трубы

Для крепления используются саморезы

Шаг 3. Производится формирование сливной воронки. Для этого соединяются отрезок трубы и крестовина с коленом. После фиксации наносится разметка посередине трубы с продолжением на крестовину. По разметке производится распил собранных элементов.

Формируется сливная воронка

Распил элементов

Шаг 4. Для фиксации желобов под кровлей можно использовать заводские кронштейны либо сделать их самостоятельно из металла. Они прикручиваются к импровизированным желобам.

Кронштейн прикручивается к желобу

Шаг 5. Монтаж желоба производится вдоль ската кровли.

Желоб монтируется вдоль ската кровли

Шаг 6. Производится сборка трубы стока, присоединение ее к желобам и фиксация на стене строения.

Сборка сточной трубы

Крепление сточной трубы

Проверка водосточной системы на предмет работоспособности

Видео – Создание водостока из труб

Установка системы стока для кровли не так сложна, как кажется сначала. В строительной сфере есть гораздо более трудоемкие и затратные по времени мероприятия. Здесь же при желании можно довольно быстро управиться с обеспечением правильного стока воды с крыши.

Проектирование уклона водосточного желоба

Параметры водосливной конструкции рассчитываются на этапе проектирования крыши, на основании ее площади. Существуют специальные формулы, позволяющие определить сечение (диаметр) водостока по площади сектора кровли, с которого будет происходить сбор воды в данный слив. Также существуют специальные таблицы с готовыми соотношениями, что в большинстве случаев гораздо удобнее. В них содержатся точные расчеты, позволяющие выбрать подходящий стандарт труб и желобов, а также количество водосборных воронок на сектор крыши.

Различная планировка построек и конфигурация крыш делает возможным различное устройство ливневых систем. Вместе с тем, существуют оптимальные схемы монтажа и проверенные на практике приемы установки водостоков. Монтаж водосточной системы проводится на основе следующих принципов:

Для эффективного отвода воды форма и конструкция водостока выбирается заранее. При монтаже понадобятся не только прямые, но и угловые элементы слива, соединяющие части системы на соседних стенах; не обойтись и без торцевых заглушек.

Расчет уклонаИсточник blues-dev.ru

• Монтаж сливов проводится после завершения фасадных работ, но до того, как уложено финишное покрытие на крыше.
• Залог правильного функционирования конструкции — уклон водосточного лотка, без которого вода будет двигаться недостаточно быстро, и переливаться за края желоба. Уклон водостока на 1 метр регулируется СНиП. Минимальная величина уклона по нормативным документам составляет 1-2 мм на один метр слива, что считается минимально необходимым для беспрепятственного удаления воды.
• Поскольку вода перемещается естественным способом к более низкому уровню, уклон водостока организовывают в сторону воронки. На практике рекомендуется задавать угол наклона водостока на 1 метр в 3-5 мм. Например, если длина горизонтального лотка составляет 6 м, то один его край будет на 2-3 см ниже другого.

• Величина уклона зависит от сечения желоба и его длины. Чем больше диаметр слива и длиннее сектор, тем меньше задается уклон. Самые узкие и короткие лотки могут монтироваться с уклоном в 5 мм. Угол также увеличивается, если желоб не цельный, а сборный; это позволяет воде не замедляться на соединяющих швах.
• Кронштейны, поддерживающие лоток, должны монтироваться на строго определенной высоте, чтобы сохранять плавный уклон конструкции и не снижать скорость воды. Добиться правильной установки можно при помощи строительного шнура или любой прочной нити. Для этого крайние кронштейны закрепляются в нужных местах и на нужной высоте друг относительно друга, чтобы обеспечить правильный угол. Шнур, протянутый между крайними точками, показывает высоты промежуточных держателей, которые монтируются с шагом 0,5-0,7 м.

Расчет скоб для разных видов уклонаИсточник patter.ru

О водостоке и его компонентах

Организация функциональной сливной системы — задача не тривиальная. Общие рецепты отсутствуют, для каждой крыши проект и его параметры определяются индивидуально; в число влияющих на работу факторов входят следующие величины:

• Площадь кровли.
• Параметры конструкции. Кроме уклона желобов (в расчет берется уклон водостока на 1 метр), рассчитывается их оптимальное сечение и протяженность, сечение сливных труб и количество воронок.
• Второстепенные факторы. К ним относится материал водостока и особенности монтажа (то, как будут крепиться подвесные кронштейны).

• Основные. Горизонтальное и вертикальное перемещение воды обеспечивается водосточными отливами и трубами, самыми объемными комплектующими. Воронка соединяет эти элементы, собирая и направляя воду.
• Дополнительные. В большинстве случаев для обустройства потребуется тройник (деталь для разветвления системы), колено (завершающая часть сливной трубы), обвод (деталь для поворота трубы), а также наружные и внутренние углы желоба, необходимые для фасадов сложной формы.
• Вспомогательные. Для фиксации желоба и регулировки его наклона используют кронштейны. К соединительным деталям также относятся хомуты, муфты и резиновые уплотнители. Важной частью системы являются заглушки желобов, препятствующие протечкам и придающие конструкции жесткость. Не обойтись и без решетки-листвоуловителя или сетки-паука, также защищающей от листьев и веток.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Важные технические моменты

Отвод дождевой и талой воды со скатной крыши призван значительно улучшить отделку фасада и общее состояние наружных стен. Ведь со временем вода способна повредить даже фундамент дома. Вот почему существуют специальные нормативные документы СНиП 2.04.01-85, которые отвечают за правила и нормы обустройства водостока.

Если вы хотите приобрести готовую водосточную систему, тогда с расчетами вам будет легко: практически все современные производители публикуют на своих сайтах специальные таблицы, которые помогают определить зависимость между площадью водосбора и нужными параметрами водосточной системы. Если же вы изготавливаете водосточку для скатной кровли своими руками, тогда вам помогут графики и иллюстрации, которые мы подготовили для вас ниже.

Как правильно произвести расчет системы?

Площадь водосбора – это площадь скатов или их проекции на горизонтальной плоскости. А рассчитать ее вам помогут такие формулы:

Все просто: ориентироваться при расчете водосточной системы нужно на необходимость наличия труб на каждые 100 квадратных метров крыши. Т.е. в пределах одного ската диаметр трубы должен быть не менее 150 миллиметров. Но размещать водосточные трубы желательно так, чтобы они не портили фасад здания. Как и желоба важно поставить в правильных местах, а не установить, где только можно. Если на скатной крыши располагаются дымоходы, шахты и парапеты, тогда нужно добавить к площади ската 30% той площади стен, которая есть еще над крышей.

Теперь посчитайте количество углов для желоба: обычно их величина равна количеству углов у самой кровли, включая внешние и внутренние. Далее, протяженность водосточного желоба обычно три метра, а потому количество желобов просчитать легко: определите периметр кровли и разделите на 3. Полученный результат округлите до большего целого числа, и вы будете знать сколько вам понадобится желобов и нужно ли будет один из них подрезать, если число было не целым изначально.

Следующим шагом посчитайте количество заглушек и соединители желобов. Для этого давайте разберемся, с каким видом водосточной системы мы имеем дело – замкнутой и незамкнутой. Если водосточная система замкнутая, соединителей в ней будет столько же, сколько всех элементов. Если незамкнутая – всего на один меньше. Сами заглушки вам нужно будет устанавливать на края желоба:

Также важно рассчитать правильный вес водосточной системы при давлении на нее водой и снегом. Например, стандартный держатель желоба предназначен выдерживать вес около 75 килограмм. Но здесь рассчитывать нужно не только на эти показатели, но и на площадь опирания.

Т.е., если вы установите меньше держателей, чем это необходимо, то весь вес жидкости и снега будет концентрироваться на конкретной точке, а не распределяться по всей длине. Вот так и ломаются желоба! Наверняка вы логически понимаете, что одно тяжелое бревно, к примеру, не удержать двум-трем людям, а вот десятку уже будет не сложно, т.к. сила давления расконцентрирована. Здесь – тоже самое.

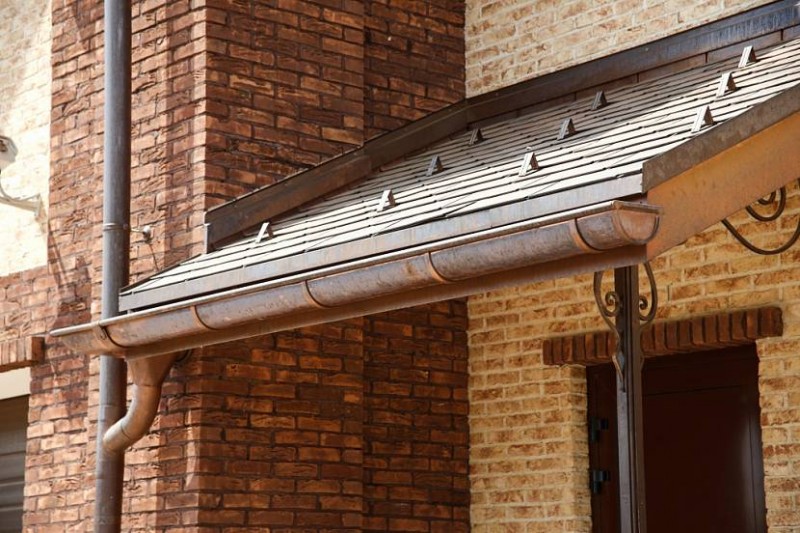

Вот хороший пример правильного устройства водосточной системы загородного дома:

Как установить внешние желоба

Если игнорировать технические требования к установке водостоков на скатных кровлях, тогда вода не только будет забрызгивать стены, но и заливать подвал. А поэтому запомните несколько простых правил:

1. Желоба должны быть обустроены с уклоном около 1%, т.е. на отрезке более 10 метров они должны понижаться на 10 сантиметров.
2. Также желательно, чтобы желоба не прерывались между собой больше, чем 3 раза. Значит, если у крыши дома достаточно сложная форма, вам понадобятся дополнительные водосточные трубы. Но при этом избегайте их размещения во внутренних примыканиях к стене.

Почему? Дело в том, что такое расположение увеличивает вероятность затекания и дождеприемник может забиться. Ваша главная задача при проектировании водосточных труб – это сделать так, чтобы вода не заливала те участки возле дома, где наиболее проходимая зона: возле входной двери, у входа в дом и на главной тропинке. Ведь здесь вода быстро примерзает в морозную ночь и превращается в гололед, а это уже опасно. Вот почему прикрепить водостоки вам нужно с нижнего крайнего кронштейна. При этом важно, чтобы наружный кронштейн оказался на 30-50 мм ниже кромки карнизного свеса.

Обратите также внимание, что важно правильно организовать направление воды и уклон желоба, который тоже зависит от конфигурации скатной крыши:

Угол наклона желоба также зависит от длины ската и сечения самого желоба. Обычно он составляет от 5 до 20 мм на каждый метр. Если же длина ската крыши или карнизного света больше 12 метров, тогда угол нужно формировать в двух направлениях: слева и справа от середины крыши. Когда водосточная труба располагается на обеих краях крыши, тогда тоже важно рассредоточить поток воды и его вдвое уменьшить его давление на водосточную систему.

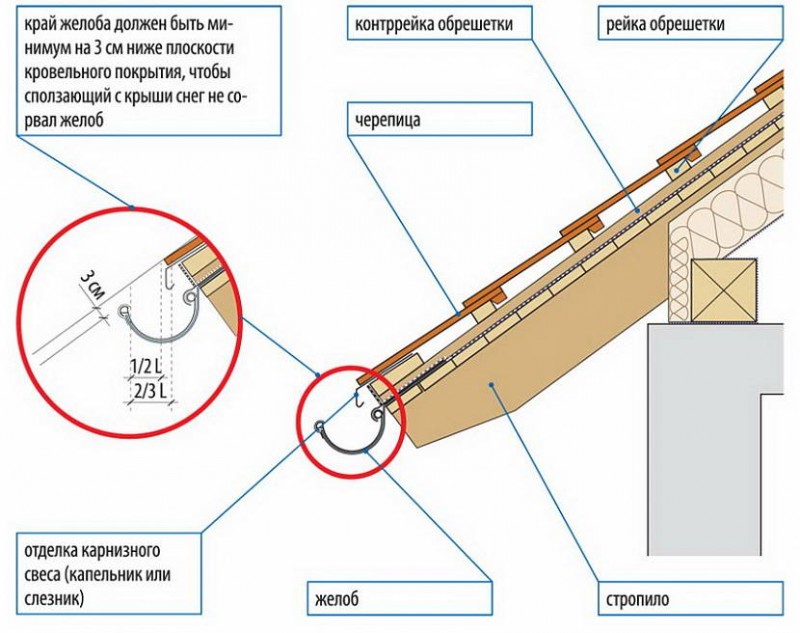

Так же нередко забывают о таком важном моменте, что сам карнизный свес может на самом деле быть далеко не горизонтальным. Для этого его необходимо обязательно проверить уровнем и уже высчитывать угол наклона водосточной системы плюсуя или минусуя имеющийся угол наклона самого свеса, каким бы тот не оказался. Либо по возможности исправить этот строительный косяк.

Расстояние между водостоками должно быть от 40 сантиметров до 70, в зависимости от самой водосточной системы. Если сейчас сделать больше ввиду желания сэкономить, желоба под давлением снега или льда могут деформироваться. А поэтому идеальный шаг для российского климата – 50-60 сантиметров:

Вот два замечательных мастер-класса, которые помогут вам разобраться в самом процессе:

Легче всего вам будет работать с лобовой доской, ведь на ней легко правильно определить направление уклона желоба и закрепить с разным уровнем первый и последний кронштейн. Устанавливаете водосток так, чтобы он был смонтирован на расстоянии 25 сантиметров от земли и 15 – от отмостки.

Как установить внутренний желоб

Скатные крыши отличаются в плане отведения воды от плоских в первую очередь тем, что у них есть слабые места – ендовы. Речь идет о тех внутренних желобах, которыми обязательно нужно оснащать стыки скатов, т.к. именно на эти элементы оказывается самое большое давление жидкостью. А чем больше поток воды, тем легче влаге пробраться во внутренний кровельный пирог, тогда как у плоских и инверсионных кровель все распределено более равномерно.

Давайте рассмотрим, как закрепить желоб. Его можно крепить на дощатый настил, или на более плотную учащенную обрешетку. Главное правило: ширина настила из доски должна выступать не менее 40 сантиметров от оси желоба. Устанавливать эти доски следует прямо на стропильные ноги:

• Шаг 1. На учащенную обрешетку прибейте два бруска на расстоянии 5-10 сантиметров. Оставьте небольшой зазор около 5 сантиметров для вентиляции – между брусками и контробрешеткой ендовы.
• Шаг 2. Теперь прибейте обрешетку. Подведите торцы брусков к осям.
• Шаг 3. Следующим шагом немного усильте основную обрешетку короткими брусками в районе ендовы.
• Шаг 4. Теперь вбейте один или два бруска в пространство между обрешеткой.
• Шаг 5. В итоге у вас должно получиться длина брусков не меньше 30 сантиметров. На этом этапе переходим к внутреннему желобу.
• Шаг 6. Подведите торец брусков внутрь желоба и зажмите его боковые кромки под углом 90 градусов.
• Шаг 7. После чего согните желоб по центральной оси на такой угол, чтобы он был немного больше, чем угол ендовы.
• Шаг 8. Начинайте укладку желоба с карнизного свеса, а именно – снизу вверх.
• Шаг 9. Положите желоб на настил и подрежьте его по контуру, чтобы оставалось 3-4 см.
• Шаг 10. Закрепите желоб металлическими скобами или кровельными оцинкованными гвоздями.

Каждый этап этого процесса хорошо показана в этой иллюстрации:

Главное, помните: если вы ставите внутренний желоб на учащенную обрешетку, тогда прибивайте скобы в дополнительный брусок, чтобы они не мешали потом ровной укладке черепицы. Мы прибиваем только верхний край желоба, а не по всей его длине.

Теперь снимите защитную полосу и приклейте по краям поролоновые самоклеющиеся полосы со специальной водоотталкивающей пропиткой, которая защитит ендову от грязи, снега и воды.

Как закрепить вертикальные элементы водостока

А вертикальные части водостока на скатной крыше закреплять нужно так:

К слову, в отличие от металлических изделий, в системах пластикового водоотвода можно использовать как обычные соединители, так и компенсационные. Компенсационные ставить принято на крышу длиной более 8 погонных метров. Из названия вы уже поняли, что клей здесь не используется. Главная задача такого соединителя – это компенсировать линейное расширение желоба при изменении температуры.

Вот как это выглядит на практике:

И, наконец, проверьте, насколько правильно был установлен водосток. Для этого вам понадобится самый простой строительный уровень (или гидроуровень), а еще лучше – нивелирующий уровень. Заткните все сливные отверстия, налейте воды в желоба и посмотрите, появится ли протечка в каких-то местах.

Также обратите внимание, насколько быстро и легко течет вода, когда отверстия открыты. Проще всего эту затею провернуть с обычным поливочным шлангом со средним напором.

Уклон лотков зачем и почему

Дождеприемные лотки — это самотечные системы, которым, для правильного функционирования необходимо создавать постоянный, равномерный уклон в сторону приемного коллектора. Весь спектр характеристик ливневой, а также бытовой канализации описан в СНИП 2.04.03-85. Данный документ регламентируем материалы, технические требования, а также способы гидравлического расчета и вычисление объемов сточных вод. Безусловно, основная привязка при определении объемов дождевых вод — к региону, интенсивности осадков в нем, а также покрытию вокруг ливневого канала. От этого зависит минимальный уклон лотка, который составляет 3 миллиметра на метр магистрали.

Однако, данное значение является минимальным и зависит от покрытия вокруг лотков, а так от площади водосбора. Чем площадь выше, а поверхность хуже впитывает воду, тем выше гидравлическое сечения и уклон системы. Не стоит забывать, что сюда же, в ливневую канализацию, зачастую сбрасывается и вода, отводимая с крыш домов. Поэтому в этом случае система должна обладать большой пропускной способностью.

Создание ливневой канализации во многом сопряжено с большим объемом земляных работ. Для минимизации земляных работ, промышленностью выпускается лоток с внутренним уклоном, что существенно упрощает монтаж всей системы. В данных изделиях уже заложен необходимый уклон. При этом сам лоток, остается характерной для него форма, а уклону подвергается исключительно внутренний желоб. Кроме того, применение таких водоводов, существенно снижает риски ошибки и последующей неправильно работы ливневой канализации. Такие лотки, зачастую, изготавливают из пластика, так как довольно просто контролировать его форму при производстве. Однако, не исключение в этом ряду и бетонный лоток с уклоном, который так же производится. Такие желоба создаются способом вибропрессования, что позволяет добивается высокой геометрической точности, в том числе минимально необходимого уклона.

Многое, при определении необходимого уклона системы, зависит от шероховатости внутренней поверхности лотка. Чем она ниже, тем меньшее сопротивление испытывает стекающий поток воды, а значит выше ее скорость и пропускная способность всей системы. Лидером здесь, безусловно, являются лотки из пластика, обладающие минимальной шероховатостью поверхности. А значит уклон ливневых лотков из таких желобов, можно делать меньше.

Однако, не стоит забывать, что любая ливнеотводящая система, это не только лотки. Также обязательным элементом системы является пескоуловители, которые работают как небольшие отстойники, в которых оседает взвесь крупных фракций. Чтоб минимизировать частоту прочистки пескоуловителей, не редко лотки оборудуют решетками, которые оберегают всю систему от попадания крупного мусора.

Крепление кронштейнов

Для того чтобы создать минимальный уклон водостока (иначе он не будет правильно функционировать) следует прикрепить кронштейны. Именно эти элементы обеспечивают сток воды в нужном направлении.

Специалисты рекомендуют выполнять уклон водосточной системы по горизонтали из расчета 2-3 миллиметра на один погонный метр. Для монтажа кронштейна имеется специальный крюк – эту деталь начинают крепить с верхней точки. Затем устанавливается самый нижний элемент. Его располагают ниже верхнего на 20-30 миллиметров при условии, что длина желоба не более 10 метров.

Далее между этими двумя крюками натягивают шнур и определяют точки монтажа промежуточных кронштейнов. Не следует превышать или уменьшать уклон водостока, в противном случае воронки будут не в состоянии справляться с потоком воды или наоборот она будет застаиваться в желобах. Шаг, с которым монтируются кронштейны, зависит от материала изготовления элементов водосточной системы. Для желобов из металла он равен 75 – 150 сантиметров, а для пластиковых – не более 60 сантиметров.

Из всего вышесказанного следует сделать вывод: крепление желоба водостока необходимо выполнять в строгом соответствии с произведенными расчетами водосточной системы.

Уклон водосточного желоба на 1 метр

Элементы системы водостока отличаются формой в сечении и диаметрами. При проектировании и закупке обычно берут за основу площадь водосбора — для этого достаточно знать ширину и длину скатов. Для создания водосточной системы на площади до 100 м2 достаточно одной трубы, больше 100 м2 — двух и более.

Точнее вычислить размер эффективной поверхности кровли можно по особой формуле: , где: B — длина края ската в м; H — высота фасадной проекции крыши в м; L — общая длина крыши в м; S — площадь эффективной поверхности в м2

Особенного внимания заслуживает расчет наклона желобов. Перед началом установки места крепления кронштейнов предварительно размечаются. При этом угол водосточного желоба должен быть подобран оптимально непосредственно для данной кровли, поскольку:

• если он чрезмерно большой — с объемом не справится воронка водостока;
• если он будет недостаточным — желоба переполнятся, со временем деформируются и придут в негодность;
• лучшим вариантом считается, когда уклон составляет от 2 до 5 мм на пог. метр, минимально допустимый параметр — 1 мм на пог. метр.

Оптимальный угол наклона

Движение воды может происходить уже при угле наклона в 1° — это 1 мм смещения одного из краев желоба по вертикали относительно противоположной стороны с учетом длины лотка в 1 м. Но для водосточной системы этот параметр критичный, особенно когда идет ливень. Никто не запрещает этот показатель использовать в процессе проектирования или монтажа водостока, но горизонтальная часть водостока с большим потоком жидкости в данном случае не справиться.

Существуют рекомендуемые нормативы:

Угол наклона выбирают в зависимости диаметра устанавливаемых желобов. Зависимость такая: чем больше диаметр, тем меньше наклон горизонтальной части водосточной системы.

Уклон также увеличивают в том случае, если водосток представляет собой сборное сооружение: система имеет сложную структуру, состоящую из отдельных участков, стыкуемых между собой. Обычно такие водостоки устанавливают на разноуровневых кровельных конструкциях.

Каким в теории должен быть правильный уклон водосточного желоба на 1 метр длины? Эта простенькая на первый взгляд задачка иногда ставит в тупик неопытного застройщика. Между тем ответ прост. Он давно прописан в СНИП и подтвержден практическим использованием систем водостока.

К монтажу подобной системы следует отнестись со всей ответственностью. Ведь что произойдет при неправильной установку или выборе неправильного угла наклона? Медленное разрушение стены и фундамента. Это крайне неприятные вещи.

Для начала нужно определиться: простой уклон мы будем проектировать или двойной? Здесь имеются такие рекомендации.

• Если длина рабочей зоны водосточного желоба составляет менее 24 м — можно применить конструкцию А (простого уклона).
• Если эта цифра больше 24 м — рекомендуется к использованию двойной уклон водосточного желоба (вариант В).

Теперь чистая конкретика.

1. Итак, существует ли минимальное значение уклона водосточного желоба на 1 метр его длины? Да, оно равно 1 мм на 1 метр погонный всей конструкции.
2. А есть ли средняя цифра? Тоже есть. Рекомендуемый уклон должен составлять 2-3 мм на 1 метр.

Таким образом, если длина ската равна, допустим, 10 метрам, то перепад высот между крайними кронштейнами должен быть равен 20-30 мм.

Это общепринятые параметры. Почему так важно их соблюдать? Почему нельзя выйти за пределы этих показателей?

• Если угол наклона будет слишком велик, принимающая воронка водостока просто не справится с таким потоком воды.
• Если он будет мал, влага застоится в желобе. И если в теплое время это не столь критично, то в зимнее масса снега и льда вполне способна вывести всю конструкцию из строя.

Вот почему нужно неукоснительно придерживаться при монтаже приведенных параметров. На практике это выглядит так.

Монтируется кронштейн в самой высокой точке водостока. Затем в самой нижней с таким расчетом, чтобы выдержать озвученные выше значения. Затем между этими крайними крюками натягивается шнур, и по нему выставляются остальные кронштейны.

Кстати, о шаге крюков. Если система из пластика, он обычно равен 500-600 мм. Если из металла — 750-1500 мм.

Это то, что надо знать об уклоне водосточного желоба на 1 метр погонный его общей длины.

Одним из главных элементов кровли, без которого невозможна её нормальная эксплуатация – это система водоотведения. Её надежная работа является залогом длительной эксплуатации всего здания. Она благополучно защищает фасад, отмостку и фундамент здания от чрезмерного увлажнения. Нормальное функционирование системы водоотведения возможно, только если соблюсти все правила монтажа, а в особенности уклон водосточного желоба. В зависимости от типа и конструкции крыши подбираются индивидуальные параметры водостока.

Конструкция и разновидности водостока

Конструкция водосточной системы состоит из следующих элементов

:

• крепежные кронштейны;
• желоба;
• водосточные трубы;
• воронки;
• дополнительные аксессуары.

Крепежный кронштейн (крюк) – это элемент конструкции водосточной системы, который необходим для крепления к стенам и крыше здания водосточных труб и желобов. Их форма является определяющей для конструкции кронштейнов, которые предназначены для монтажа этих изделий. Во время выполнения монтажных работ особое внимание уделяют месту установки кронштейнов, потому как уклон желоба водостока будет зависеть от их пространственного расположения. Для предотвращения преждевременной коррозии крюки изготавливают в оцинкованном исполнении.

Желоба могут различаться между собой по форме, поэтому в каждом индивидуальном случае определяются расчетом. Главное правило при выборе их формы — это чем больше сечение желоба, тем большее количество воды он сможет принять. Современная система водоотвода предполагает наличие этих деталей по всему периметра здания. С этой целью они комплектуются специальными угловыми частями, благодаря которым желоба огибают углы зданий. Для предотвращения стока воды используется заглушка в глухом углу желоба, а для их соединения между собой используют специальные соединительные аксессуары. В нормативной документации указано, что уклон водосточного желоба СНИП нормирует исходя из требований 1 мм уклона на 1 метр погонный желоба.

Водосточные трубы рекомендуют устанавливать на солнечной стороне зданий, в зависимости от формы они могут быть круглые или квадратные. У водосточных труб квадратного сечения пропускная способность значительно выше, поэтому их предпочтительней устанавливать для крыш с большой площадью. Следует учесть, что форма водосточной трубы должна соответствовать форме желоба, иначе не получится их нормально стыковать между собой. Для осуществления поворотов и изгибов дополнительно применяются специальные аксессуары в виде изогнутых колен в боковую или фронтальную плоскость.

Воронка водосточной системы предназначена для сбора воды из желобов, поэтому её диаметр определяется количеством собираемой с крыши воды. Для больших объемов жидкости используют воронки с большим приемником и сечением отходящей трубы.

Водосточные системы могут отличаться между собой по материалу изготовления комплектующих частей. На данный момент существует два основных типа

:

• пластиковые;
• железные оцинкованные.

При выборе определенного типа системы водостока следует учесть факт, что монтаж пластиковой системы намного проще, пластиковые детали не боятся царапин. Тогда как оцинкованные детали при внешних повреждениях очень быстро распространяют коррозию. Оцинкованные детали водосточной системы дополнительно покрывают защитным полимерным слоем, он значительно продляет срок эксплуатации. Но, в случае повреждения защитного полимерного покрытия, происходит очень быстрый процесс окисления и покрытия места дефекта коррозией. Пластиковые водосточные системы дешевле своих металлических аналогов, нормативный уклон желоба водостока ими выполнить намного проще, но у них имеется существенный недостаток. При температуре ниже нуля пластик становится очень ломким и хрупким, в результате чего он ломается даже под давлением снежной массы.

СНИП

Сооружение схем требует соблюдения всех правил, прописанных в СНиП 2.04.03-85, данный документ учитывает потребности владельцев и регламентирует те правила, которые должны быть учтены при проведении сетей канализации. Этот документ — необходимая и полезная инструкция, которой нельзя пренебречь в ходе облагораживания старого участка или застройки нового.

СНиП по ливневой канализации содержит все необходимые расчеты для выполнения работ, проектирования системы. Также там оговорены рекомендации по основным правилам эксплуатации. На сегодня наиболее популярными типами ливневок являются:

• Точечная система канализаций
• Линейная система

Особенности монтажа

Монтаж системы для стока воды является наиболее важным моментом, который требует ответственного подхода, и соблюдения многочисленных правил. Непосредственно перед монтажом следует произвести разметку с указанием мест установки кронштейнов (крюков), углов и водосточных труб. Разметка начинается с самых высоких точек системы и последовательно продвигается вниз. Оптимальный уклон водосточных желобов составляет порядка 2-5 миллиметра на погонный метр, а минимальный уклон водосточного желоба составляет 1 миллиметр на погонный метр. Наиболее удобный инструмент при разметке – это длинный тонкий шнур и уровень. Во время разметки выполняют наметку мест крепления кронштейнов (крюков), на которые впоследствии будут навешиваться желоба и трубы.

После окончания разметки приступают к монтажу кронштейнов, которые должны соответствовать форме желобов. Кронштейны на верхних точках должны выставляться с учетом уровня ниже 5 см от плоскости крыши. После этого устанавливают кронштейны нижнего уровня, для чего натягивается шнур и определяется необходимый уклон водосточного желоба. Промежуточные кронштейны устанавливают с ориентировкой на верхний и нижний уровень. Желоба соединяют между собой встык, при этом места соединения дополнительно укрепляют герметиком на силиконовой основе, прокладками из резины или заклепками. Капельники, которые предназначены для отвода воды из подкрышного пространства, должны заходить в желоба не менее, чем на 2 сантиметра.

Следует знать, что желоба подвержены тепловому расширению, поэтому при их монтаже довольно часто используют компенсаторы. Они объединяют различные части водосточной системы в одно целое и компенсируют любые тепловые расширения водосточной системы без нарушения её целостности.

После монтажа систему водостока заполняют водой, в местах, где уклон желоба водостока недостаточен, будет собираться вода. В случае если он изготовлен из пластика, потребуется подкорректировать параметры кронштейна. При установке оцинкованного водостока можно изменить угол при помощи молотка и деревянной бобышки.

Следующим этапом монтажа системы для стока воды является установка воронок в следующем порядке

:

• в желобах делаются прорези при помощи ножовки по металлу;
• на оцинкованных желобах дополнительно подгибаются края;
• воронку располагают таким образом, чтобы передний фальц прочно и надежно сцепился с кромкой желоба;
• фиксаторы на воронке необходимо завести за заднюю часть желоба.

Для крепления желоба и воронки при использовании пластиковых деталей применяют клей специального назначения. После установки всех воронок на водосточные трубы производят монтаж заглушек, которые препятствуют проходу воды в ненужном направлении.

В последнюю очередь приступают к монтажу дополнительных аксессуаров, к которым относят решетку-листеуловитель и систему кабельного обогрева. Эксплуатация водосточной системы предполагает периодическую очистку от засорений, главным из которых является листва. Независимо от того, какой уклон желоба водостока, его засорение листвой не даст возможности эффективно отводить жидкость. Чтобы этого избежать и значительно продлить срок между очистками, используют решетку — листеуловитель, которая монтируется непосредственно на желоба и имеет перфорированную поверхность по всей длине.

В зимний период времени возникают значительные сложности с отводом воды в результате промерзания водосточной системы. Во избежание этого производят установку системы антиобледенения, основной задачей которой является сохранение работоспособности водосточной системы при отрицательных температурах. Самым распространенным вариантом является установка нагревательного кабеля по всей длине водосточной системы и контроллера температуры для управления нагревом.

Видеоинструкция, как произвести установку прямоугольного желоба

.

Глубина погружения трубопроводов

Специфическая особенность ливневых сетей — глубина заложения ливневой канализации. Система работает неравномерно, только во время сильных осадков или активного таяния снега. Все остальное время внутренний объем трубопроводов пуст. Поэтому глубина заложения труб может быть небольшой. В холодное время года воды в них нет, замерзать нечему. Такая особенность облегчает строительство ливневых сетей, снижает объем земляных работ. Единственной задача, возникающая при создании ливневки — обеспечить хотя бы минимальный уклон ливневой канализации. Как правило, именно его величина становится основным условием погружения трубопроводов в грунт. Для его определения в СП имеется соответствующая таблица. Помимо уклона, необходимо также обращать внимание на пути прокладки сетей. Рекомендуется размещать их в отдалении от автодорог и прочих нагруженных участков. Механические нагрузки способны разрушить трубы, поэтому придется закапывать их на большую глубину. Нормативный документ, которым регулируется глубина заложения ливневой канализации, СНИП, допускает достаточно широкие пределы погружения систем в грунт. Они определяются разными факторами, преимущественно технического характера.

Определяем уклон водосточной системы

Такой параметр, как уклон желобов водостока имеет огромное значение. Все дело в том, что если он окажется недостаточным, это приведет к скоплению влаги, которая обязательно найдет уязвимые места системы и будет медленно, но уверенно просачиваться сквозь них. Кроме того, в зимний период излишки воды могут замерзать, последствием чего станет разрушение желоба из-за температурного расширения.

При слишком большом уклоне водосточная система может не справиться с эффективным отведением ливневых вод, которые будут переливаться через края и, опять же, попадать на стены, постепенно вымывая из них связующие вещества.

Какой уклон водостока можно назвать оптимальным? Обычно это значение составляет 2-5 миллиметров на погонный метр. Для достижения желаемого результата вам потребуется всего два инструмента – длинный шнур и строительный уровень. Используя их, необходимо предельно аккуратно разметить места монтажа кронштейнов, благодаря чему вы сможете получить точный уклон системы водоотведения.

Расчёт степени наполнения трубы

Какой именно выбрать диаметр трубы для прокладки наружной канализации? Этот вопрос должен стоять наряду и другими факторами при создании проекта. Поскольку от этого зависит скорость ухода воды. Коэффициент наполнения воды измеряется в сантиметр на метр, градусный расчёт тут применить нельзя по причине того, что буду возникать погрешности, к примеру: метраж трубопровода слишком большой и в конечном итоге даже маленькое расхождение приведёт к тому что элементы не сойдутся и будут находится в разных плоскостях.

Значение, которое будет оптимальным для работы системы канализации рассчитывается по формуле, она звучит так: уровень подъёма канализации «H» мы делим на диаметр нашей канализационной трубы «D». Значение, которое мы должны получить должно варьироваться в промежутке от 0,5 до 0,6. Если мы получим при расчёте 0, то это будет означать что труба будет постоянно пустой. Если же мы будем иметь конечную цифру 1, то труба будет постоянно и полностью залита водой. Что губительно скажется на системе. Сама формула выглядит так

Y=H/D

• H – высота;
• D – диаметр;
• Y – значения наполнения.

Если вы используете трубы из ПВХ, то её наполненность должна составлять 0,5. Причиной этому является её внутренняя поверхность, она не имеет шероховатостей. В отличии от асбестовых или железных труб, они имеют высшую степень шероховатости, для такого значения равно 0,6.

Описанное выше значение позволит проходить стокам в среднем со скоростью 0,7м/с. Это позволит удерживать твёрдые вещества в подвешенном состоянии, не допуская того что они будут прилипать к стенкам канализационных труб.

Расчет сечения элементов водосточной системы

Уклон системы водоотведения – важный, но не единственный параметр, от которого зависит эффективность ее работы. Кроме того, следует точно рассчитать сечение труб и желобов, для чего впору воспользоваться следующими рекомендациями:

• для кровель, площадь которых не превышает 130 квадратных метров вполне можно обойтись одним водостоком с диаметром трубы 85-110 миллиметров и сечением желоба 115-125 миллиметров;
• если площадь крыши больше 130 квадратных метров, потребуется уже два водостока с диаметром трубы 87-10 миллиметров и сечением желоба 150 миллиметров.

Порядок монтажных работ

Монтаж ливневой канализации состоит из нескольких этапов:

• составление схемы;
• разметка участка;
• земляные работы;
• установка колодцев и приемных емкостей;
• укладка труб и соединение друг с другом или с колодцами;
• засыпка траншей или пазух (для открытой части системы).

Необходимо соблюдать расчетные или табличные значения всех параметров системы. Например, минимальный уклон ливневой канализации диаметром 200 мм должен быть 7 мм на 1 м длины. Все необходимые показатели есть в проекте ливневой канализации.

Установка кронштейнов водосточной системы

Если вы уже рассчитали уклон водосточной системы, подобрали необходимые материалы и сделали разметку, можно приступать к монтажу крепежных элементов – кронштейнов. Сперва устанавливаются первый (в самой высокой точке системы) и последний крюки. После этого можно свободно монтировать промежуточные кронштейны, прикрепляя их строго в отмеченных ранее местах.

Расстояние между крепежными крюками зависит исключительно из материалов, из которых выполняются элементы системы водоотведения. К примеру, для пластиковых изделий шаг кронштейнов должен быть не более 60 сантиметров, а для металлических – не более полутора метров.

Бетонирование двора: подготовка площадки, армирование, установка маяков, приготовление раствора

Как выполняется бетонирование двора своими руками? Нужно ли готовить площадку? Какой должна быть подсыпка?

Из чего и в каких пропорциях самостоятельно приготовить бетон? На эти и некоторые другие вопросы мы постараемся ответить.

Бетонная площадка во дворе коттеджа.

Цели

Для начала давайте определимся с целями (

Устанавливаем воронки водостока

Следующий этап монтажа водосточной системы – это установка водоприемных воронок. В процессе ее выполнения мы рекомендуем выполнять все перечисленные ниже рекомендации:

• для обеспечения герметичности системы необходимо очень аккуратно вырезать отверстия под воронки в желобе. Для пластиковых изделий лучше использовать острый нож, а для металлических – специальную ножовку;
• передний фальц воронки должен быть прочно зацеплен за кромку желоба;
• фиксаторы изделия закрепляются на задней кромке водостока;
• в пластиковых системах воронка крепится к желобу с помощью специально предназначенного клея.

На последнем этапе монтажа необходимо установить специальные заглушки, которые оснащаются резиновыми уплотнителями для сведения к минимуму риска протечки системы.

Особенности монтажа водосточных желобов

После того как кронштейны выставлены строго по уровню, установить желоба, соблюдая необходимый уклон системы, будет совсем несложно. Для этого достаточно вставить изделие за кромку крепежного элемента и провернуть его до упора на 90 градусов. Для крепления желобов могут быть использованы либо специальные металлические пластины, либо защелки из полимерных материалов.

На поворотах водосточной системы для соединения желобов применяются специальные уголки, которые исключают протечку воды на данных участках. Также важно правильно установить соединители и компенсаторы. Последние предназначаются для того, чтобы исключить деформацию элементов водосточной системы из-за температурного расширения. Монтаж компенсаторов осуществляется на тех участках, где желоба стыкуются с водосточными трубами.

Правильный уклон водосточного желоба, лотка

Составными элементами системы водостока, обустройство которой крайне необходимо для надежного функционирования кровли, являются: желоб водосточный; кронштейны для него; воронки, заглушки, трубы. Отсутствие водоотведения с крыши дождевых и талых вод непременно заканчивается разрушением стен и фундамента здания. Для предотвращения нежелательных последствий также потребуются водосточные лотки.

Отвод дождевой воды через другие сети

Проекты частной недвижимости традиционно включают наряду с ливневой канализацией другие коммуникационные сети. Бытовая канализация и дренажная система тоже являются частью бытовых коммуникаций. Принцип их действия мало отличается от функционирования ливневки, в чём владельцы частных домов нередко усматривают возможность использования этих сетей.

Между тем совмещение ливневой канализации с бытовой или дренажной схемой отвода стоков запрещается СНиП. Запрет на совмещение разных видов канализации обусловлен факторами очевидными. Так, при условии вывода дождевой воды в бытовую канализацию и с учётом высокой интенсивности атмосферных осадков, нормальный уровень канализационных стоков завышается в несколько раз.

Подтопление рабочих колодцев приводит к блокировке хозяйственно-фекальных стоков. Грязевые отложения, природный мусор устремляются в систему бытовой канализации. В результате после очередного ливня устроителям сооружения придётся заниматься чисткой системы.

Объединение ливневки с дренажной магистралью грозит обернуться результатом ещё более плачевным. Переполнение дренажа по причине нарушения расчётных нагрузок приводит к подтоплению фундамента здания. Частые подтопления нарушают структуру грунта, что становится причиной смещения фундаментных блоков, а в дальнейшем может привести к разрушению здания.

Нюансы проектирования водосточной системы

Прежде, чем приступить к работе по созданию водостока, внешний вид которого изображен на фото, потребуется правильно его запроектировать. Особое внимание при этом обращают на уклон желоба водостока и его сечение. Для того чтобы просчитать вышеназванные параметры, нужно знать площадь отведения воды. Необходимую величину определяют путем умножения длин крыши и ската.

В зависимости от полученного результата, согласно схеме, определяется сечение, которое должен иметь кровельный желоб и диаметр водосточной трубы:

• если крыша имеет площадь от 60 до 100 «квадратов», тогда потребуется монтаж одного водостока, с сечением желоба 115 миллиметров и диаметром трубы – 87 миллиметров;
• когда площадь кровли составляет 80-130 «квадратов», параметры элементов одного стока, который необходимо приобрести, должны составлять соответственно 125 и 110 миллиметров;
• в том случае, если размер крыши равен от 120 до 200 «квадратов», то водостоков необходимо два, каждый с сечением желоба 150 миллиметров и диаметром трубы 87 миллиметров;
• два водостока потребуется для обеспечения отвода воды с кровли площадью 160-220 «квадратов», при этом у желоба сечение должно составлять 150 миллиметров, а у трубы диаметр – 110 миллиметров.

Расчёт наклона для квартиры

Чтобы установить канализационную систему для мойки, умывальника и ванной, нужно выбирать трубы в диаметре 40—50 мм. На один метр должен быть уклон не больше и не меньше 2.5—3.5 см. Минимальным значением коэффициента уклона на метр есть 0.012, а нормативным является 0.02. Для унитаза необходимым наклоном есть 85—100 мм, а для общего стояка – 100 мм. Для расчёта коэффициента уклона используется формула:

V*√(H/d)>K,

где К – коэффициент для пластмассовых и стеклянных труб 0.5, а для других 0.6,

Н – коэффициент того, как быстро наполняется трубопровод,

V – скорость движения жидкости по линии,

D – внутренний диаметр трубы.

Чтобы правильно выставить уровень наклона трубы в квартире достаточно использовать обычную линейку.

Как рассчитать уровень наполняемости

Для пластиковых и чугунных труб обязательным является расчёт уровня наполняемости водой. Благодаря этому показателю, можно узнать, с какой скоростью должна двигаться вода, чтобы она не смогла засориться. И конечно же, от такого показателя зависит точное значение наклона на метр. Чтобы рассчитать скорость наполняемости необходимо уровень воды в трубе поделить на диаметр.

Минимальным показателем согласно СНИПА есть 0.3, а максимальный равен 1. Но, на практике эта наполняемость находится в диапазоне 0.3—0.6. Он и является оптимальным.

Крепление кронштейнов

Для того чтобы создать минимальный уклон водостока (иначе он не будет правильно функционировать) следует прикрепить кронштейны. Именно эти элементы обеспечивают сток воды в нужном направлении.

Специалисты рекомендуют выполнять уклон водосточной системы по горизонтали из расчета 2-3 миллиметра на один погонный метр. Для монтажа кронштейна имеется специальный крюк – эту деталь начинают крепить с верхней точки. Затем устанавливается самый нижний элемент. Его располагают ниже верхнего на 20-30 миллиметров при условии, что длина желоба не более 10 метров.

Далее между этими двумя крюками натягивают шнур и определяют точки монтажа промежуточных кронштейнов. Не следует превышать или уменьшать уклон водостока, в противном случае воронки будут не в состоянии справляться с потоком воды или наоборот она будет застаиваться в желобах. Шаг, с которым монтируются кронштейны, зависит от материала изготовления элементов водосточной системы. Для желобов из металла он равен 75 – 150 сантиметров, а для пластиковых – не более 60 сантиметров.

Из всего вышесказанного следует сделать вывод: крепление желоба водостока необходимо выполнять в строгом соответствии с произведенными расчетами водосточной системы.

Что такое ливневая канализация

Ливневая канализация представляет собой разветвленную инженерную систему, обеспечивающую отведение дождевых или талых стоков. Назначение сети отличается от бытовых систем отсутствием крупных органических включений. Однако, в сточной воде присутствует большое количество ила, песка и прочих твердых частиц. Такая специфика требует создания ревизионных устройств, позволяющих извлекать скопившиеся наслоения. В противном случае возникнут засоры, которые не дадут сети нормально работать.

Дождевая канализация в большинстве случаев представляет собой самотечную систему. Это означает, что для самостоятельного перемещения сточных вод требуется обеспечить определенный угол наклона лотков или трубопроводов. Уклон ливневой канализации зависит от размеров проводящих каналов и определяется требованиями СНиП.

В состав дренажной сети входят:

• наружные каналы (лотки, желоба);
• фильтры-пескоулавливатели;
• смотровые и дождевые колодцы;
• коллекторы;
• канализационные трубы.

Каждый из этих элементов может функционировать только в составе общей системы. Для отсечки крупных предметов (веток, обломков и прочего мусора) используются решетки. Оставлять приемные элементы без них нельзя — они быстро станут основой для плотного засора из ила и песка, очищать который крайне сложно.
