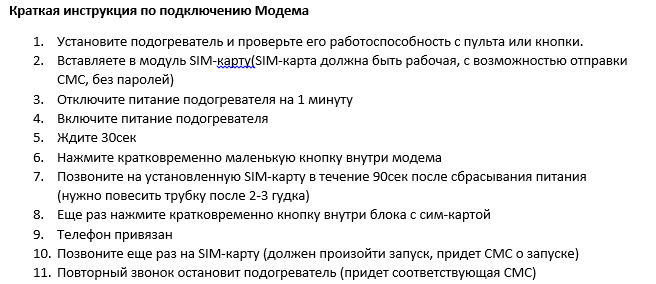

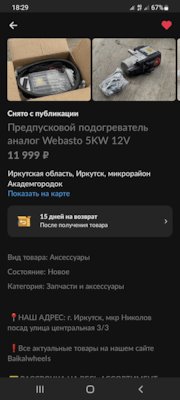

Заказывал авито доставкой
Походу надпись не помогла.
Кто-то явно потоптался.
Все комментарии
Принцип работы
Основная задача предпускового дизельного подогревателя 14ТС-10 — подготовка мотора, то есть разогрев жидкостной системы охлаждения перед выездом. Когда топливо сгорает, в камере выделяется тепло, которое проходит по стенкам теплообменника. Охлаждающая смесь в этот момент нагревается и циркулирует по охлаждающей системе автомобиля.
Аппарат может осуществлять свою работу в двух режимах: экономичном (длительность цикла составляет 8 часов) или предпусковом (3 часа). Нужно обратить внимание, что мощность потребления во втором случае намного выше. По такому плану начинается продувка камеры сгорания. Свеча накаливания достигает нужной температуры, и только потом топливо и воздух начинают подаваться в камеру. Так возникает горение. Индикатор пламени контролирует этот процесс, а блок управления предназначен для контроля работы всего ТС 14.
В этом видео вы узнаете специфику предпускового подогревателя двигателя:
Итог
Надеемся, данный материал дал вам преставление того, что такое ПЖД 14ТС-10, а также объяснил основные ошибки и способы их решения. Если у вас остались вопросы, вы можете задать их в комментариях.
Читать также: Киа сид замена цепи
Стояночный отопитель (в просторечии автономка) на КамАЗ служит для обогрева кабины при неработающем основном двигателе. В зависимости от конструкции устройства делятся на «сухие» и «мокрые». Первые факелом пламени нагревают воздух, который подается в кабину, а вторые — теплоноситель системы охлаждения двигателя автомобиля. В этом случае обогрев кабины проводится штатной печкой.
Режимы аппарата
Блок управления предназначен для регулировки температуры смеси, которая охлаждает процесс горения. Значения температурных показателей влияют на выбор режима устройства. Существуют следующие режимы:
- малый (4 кВт) — жидкость, предназначенная для охлаждения, прогревается до +80°C;
- средний (9 кВт) — показатель разогрева охлаждающей жидкости составляет +75°C;
- полный (15 кВт) — при экономичной программе смесь нагревается до +55°C, при предпусковой — до +70°C.
Когда температура этой жидкости начинает превышать +80°C, автоматически срабатывает режим остывания, и горение прекращается.
Помпа, несмотря на это, продолжает работать, благодаря чему обогрев транспортного средства не прекращается. Если температура падает ниже +55°C, то запускается режим «Полный» для предпусковой программы или «Средний» для экономичной.
Блок и пульт управления
Блок выполняет три опции: совершает первичную диагностику и проверяет ошибки в процессе работы; выполняет запуск отопителя и его работу в экономичном или предпусковом режиме; отключает аппарат по причине неработоспособности узлов или какого-то параметра, который превысил свой предел, а также из-за обрыва пламени.
С помощью пульта можно управлять автономкой — включать и отключать ее вручную, задавать время подогрева и управлять системой вентиляции в кабине. Инструкция 14ТС-10 несложная, но изучить ее нужно. Все действия совершаются за счет панели.
На ней есть 2 переключателя, светодиод и терморегуляторная ручка.
Ошибки и их устранение
Когда Теплостар не запускается или в нем вышла из строя какая-то деталь, первым делом нужно осмотреть разъемы и контакты. Их характеристики представлены в таблице:
Многие неисправности высвечиваются как коды ошибок.
Каждый из них имеет свою расшифровку. Благодаря таким сигналам устранить проблему можно самостоятельно. Коды ошибок ПЖД 14ТС-10 и их расшифровка по числу миганий от 1 до 10:
- Произошел перегрев в теплообменнике. Система с помощью полупроводникового датчика (ППД) температуры и перегрева показывает +120°С. В таком случае стоит проверить работу насоса и функциональность контура жидкости. Если разница составляет более 20°, то при необходимости меняется датчик.
- Исчерпаны все попытки старта, а котел не хочет запускаться. В таком случае нужно проверить, сколько в системе топлива и как оно подается. Также нужно проверить систему, в которой сгорает топливо, и трубопровод, отводящий отработанные газы.
- Прерывание пламени. Ошибка говорит о том, что нужно проверить наличие топлива и систему его подачи. Также стоит осмотреть систему подвода воздуха для сгорания топлива. Когда отопительная система включается, нужно проверить работу индикатора пламени, если требуется — заменить. Возможно, фильтр, установленный на горючее, засорился.
- Этот код ошибки 14ТС-10 говорит о том, что имеются неполадки, связанные с работой свечи накаливания. Возможно, виной всему неисправность в моторе. Следует проверить проводку нагнетателя и работу свечи. При необходимости нужно заменить составляющие.
- Неполадка индикатора пламени. Осмотру подлежит проводка. Стоит проверить сопротивление контактов индикатора: при показаниях больше 90 Ом фиксируется обрыв, менее 10 Ом — замыкание.
- Датчик температуры и/или перегрева пришел в негодность. Стоит осмотреть провода. Скорее всего, придется заменить датчики.
- Сбои в циркулярном насосе. Если в электроцепях обрыв, тогда их нужно заменить. Короткое замыкание подлежит устранению. При проблемах с реле его стоит заменить на новое.
- Между пультом и блоком управления отсутствует связь. Нужно осмотреть внимательно разъемы и проводку.
- Высокое/низкое напряжение, прибор отключился. Ремонту подлежит батарея, проводка или регулятор напряжения.
- Время, которое отводится на вентиляцию, исчерпано. Автономка за определенный промежуток времени не до конца охладилась. Требуется перепроверить систему, подводящую воздух в камеру сгорания топлива, а также заменить индикатор пламени.
Мнения о Теплостаре встречаются преимущественно положительные. Если возникло желание его приобрести, тогда стоит почитать отзывы и удостовериться, что он действительно необходим. Модельный ряд состоит из обогревателя 11ТС и 16 модификаций 14 ТС. Изготовитель дает гарантию на каждое устройство, но при игнорировании указаний по правильной эксплуатации претензии относительно неполадок не рассматривает.
ПЖД 14ТС-10 — это устройство подогрева дизельного двигателя, которое работает за счет системы жидкостного охлаждения. От прочих моделей прибор отличается жидкостной системой охлаждения, которая позволяет устройству работать в условиях низких температур. Довольно часто во время эксплуатации системы ПЖД возникает целый ряд ошибок, которые зачастую можно решить в «домашних» условиях. В этом материале мы рассмотрим описание устройства ПЖД, и основные коды ошибок.
Описание прибора
Предпусковой подогрев дизельного двигателя происходит из-за наличия жидкостной системы охлаждения. Прибор создан для монтажа непосредственно в саму систему охлаждения автомобиля. Сам подогрев происходит в результате горения топливовоздушной смеси, которая поступает из топливной системы автомобиля. Прибор работает от штатной системы электроснабжения. Для перекачки жидкости в системе ПЖД предусмотрена специальная помпа.
Комплектация ПЖД 14ТС-10
Как писалось ранее, главная цель ПЖД 14ТС-10 — разогреть двигатель перед работой. Топливо, сгорая в специальном отсеке, нагревает теплообменник и передает тепло в систему охлаждения. Жидкость начинает циркулировать и постепенно прогревать весь двигатель. Данная система идеально подходит для предпускового подогрева и подогрева в экономичном режиме. Во втором случае следует учитывать, что КПД системы существенно ниже.
С помощью специальной программы вначале происходит продувка камеры сгорания. После этого начинается разогревание свечи накаливания до определенной температуры, которая воспламеняет горючую смесь. Процесс горения контролируется с помощью датчиков и блока управления.
Что касается сферы применения ПЖД 14ТС-10, то к ней можно отнести: грузовой транспорт, автобусы и спецтехника.
Основные рабочие режимы
Всего в аппарате ПЖД 14ТС-10 существует две основных рабочих программы: «Предпусковая» и «Экономичная». Каждая из них выбирается оператором в зависимости от задач и температуры окружающей среды. Помимо программ в системе ПЖД предусмотрено три основных режима работы:
- «Полный». В рамках данного режима предполагается нагрев жидкости в системе охлаждения до температуры от 60 до 70 °С;
- «Средний». Во время этого режима температура подогрева жидкости колеблется в пределах 70 — 75 °С;
- «Малый». Этот режим позволяет нагреть жидкостную систему до 80 °С.
Как только рабочая температура в системе охлаждения превышает отметку в 80 °С система автоматически прекращает горение топлива, при этом помпа работает в обычным режиме для обогрева салона. Как только температура жидкости падает ниже 55 °С, то топливовоздушная смесь снова начинает горение и процесс подогрева. Что касается продолжительности полного рабочего цикла, то в программе «Предпусковая» оно составляет 3 часа, а в режиме «Экономичный» максимальное время работы повышается до 8 часов. При этом систему ПЖД при необходимости можно самостоятельно отключить в любое время.
Внешний вид Комплектация ПЖД 14ТС-10.
Что делает блок управления и пульт управления прибором?
Блок управления ПЖД 14ТС-10 выполняет все основные задачи по контролю работы устройства. Он производит начальную диагностику на наличие неисправностей в системных узлах, обеспечивает переключение программ и режимов работы, а также контролирует непосредственно сам процесс работы.
Пульт управления необходим для ручного контролирования работы блока управления. С помощью пульта оператор может самостоятельно включать и выключать систему, переключать рабочие программы, выставлять температуру подогрева и время работы системы. Также с помощью него можно смотреть рабочие показатели системы.
Основные ошибки и способы их решения
Отличительной особенностью системы ПЖД 14ТС-10 является то, что оператор может самостоятельно определить причину поломки. Для этого разработчик предусмотрел специальную систему светодиодной идентификации. Все что вам нужно — это посчитать число миганий светодиода. Далее в зависимости их количества от 1 до 10 оператор может узнать причину и способ ремонта устройства. Коды ошибок и инструкция по их решению представлены на изображении снизу. Рекомендуем скопировать данную таблицу и хранить ее в автомобиле для быстрого решения проблемы.
Описание ошибок ПЖД 14.
Итог
Надеемся, данный материал дал вам преставление того, что такое ПЖД 14ТС-10, а также объяснил основные ошибки и способы их решения. Если у вас остались вопросы, вы можете задать их в комментариях.
Оценка статьи:
Загрузка…
( 1 оценка, среднее 5 из 5 )
Подогреватель служит для подогрева дизельного двигателя транспортного средства перед его запуском в условиях низкой температуры. Данное устройство может использоваться на любых видах автотранспорта, имеющих жидкую систему охлаждения, таких как грузовые автомашины, автобусы, спецтехника и пр.
Устройство и принцип работы 14ТС-10
Прибор 14ТС 10 представляет собой специальное устройство, встраиваемое в разрыв контура системы жидкого охлаждения двигателя. Конструктивно он состоит из корпуса, в котором расположена камера сгорания, встроенный теплообменник и электронасос. Включение и контроль за работой подогревателя осуществляет управляющий блок с выносным пультом. Подогреватель подключается к топливной системе и бортовой электросети автомашины.
При сгорании топлива в камере подогревателя выделяется тепло, которое передается теплообменнику. Проходящая сквозь него жидкость нагревается и, с помощью встроенного насоса, циркулирует в системе водяного охлаждения двигателя.
Процесс работы камеры контролируется индикатором горения. Достигнув заданного предела температуры нагрева (80°C) горение прекращается и устройство начинает остывать. Нагретая жидкость продолжает циркулировать в системе.
Автоматическая работа 14TC-10 осуществляется по одной из выбранных программ: экономной или предпусковой. В первом случае длительность рабочего цикла продолжается 8 часов при небольшой мощности, во втором нагрев происходит за 3 часа на максимальной мощности.
Основные режимы работы 14ТС-10
С помощью регулятора на выносном пульте можно выбрать один из трех возможных режимов работы прибора, регулируемых управляющим блоком:
- Малый – обеспечивается нагрев жидкости до 80°C.
- Средний – нагрев осуществляется выше 75°C по предпусковой или более 55°C – по экономной программе.
- Полный – до 70°C по предпусковой или до 55°C – по экономной программе.
В случае снижения температуры до 55°C устройство автоматически переключается в режимы «Полный» при предпусковой или «Средний» при экономной программе.
Блок осуществляет предварительную и текущую диагностику 14ТС-10, а также управление заданными рабочими режимами. С помощью выносного пульта включается устройство, выбираются режимы работы и контролируются его параметры.
Коды выдаваемых ошибок и методы их устранения
К характерной особенности устройства 14ТС-10 относится возможность самостоятельного диагностирования оператором возникающих проблем по миганию светодиода, находящегося на пульте управления.
При запуске и нормальном функционировании подогревателя светодиод горит постоянно. В отключенном состоянии светодиод не горит. Если устройство не включается, нужно проверить поступление топлива и электропитания через предохранители 5А и 25А.
При возникновении какой-либо неисправности в ходе работы устройства светодиод начинает моргать определенное количество раз. По числу вспышек (от 1 до 10) оператор может определить конкретную проблему и способы ее решения, руководствуясь следующей таблицей:
|
Число вспышек светодиода |
Признаки возникших неисправностей |
Возможные причины и способы их устранения |
|
1 |
Теплообменник нагрелся выше допустимых пределов |
1) Температурный датчики и сигнализатор перегрева выдают показания более 102°С. Необходимо проверить насос циркуляции и целостность охлаждающей системы. 2) Показания температурного датчика и сигнализатора перегрева отличаются более чем на 20°С. В таком случае нужно проверить их исправность и поменять при необходимости. Провести проверку работоспособности насоса. |
|
2 |
Закончилось число попыток включения устройства |
Провести проверку подачи топлива в устройство. Дополнительно рекомендуется осмотреть трубопроводы поступления воздуха и отвода выхлопных газов камеры сгорания. |
|
3 |
Периодическое затухание пламени |
1) Проверить поступление топлива в подогреватель, а также работоспособность воздухопроводной системы камеры сгорания. 2) Если устройство включается, следует убедиться в исправности индикатора горения и поменять неисправный. 3) Фильтр очистки топлива мог засориться. Требуется его осмотреть, прочистить или заменить. |
|
4 |
Отказ свечи накаливания или поломка мотора воздухонагнетателя |
1) Провести проверку исправности свечи накаливания, при выявлении дефектов – заменить. 2) Провести проверку исправности воздухонагнетателя и целостность его электропроводки. При выявлении дефектов требуется замена двигателя. |
|
5 |
Нарушения в работе индикатора пламени |
Выполнить осмотр целостности электропроводки, замерить тестером сопротивление на контактах в разъемной колодке индикатора. Если данный параметр превышает 90 Ом – произошел обрыв, если менее 10 Ом – замыкание. В таких случаях потребуется замена индикатора. |
|
6 |
Неисправны температурный датчик или сигнализатор перегрева |
Необходимо осмотреть состояние соединительных электропроводов. Замерить уровень напряжения на выходе датчиков, которое имеет прямую зависимость от величины температуры: 0°С соответствует значению напряжения на выходе 2,73В, повышение на каждый градус приводит к увеличению выходного напряжения на 10мВ. Неисправные датчики следует поменять. |
|
7 |
Не работает циркулярный насос |
1) Проверить электропровода и разъем подключения циркулярного насоса, его состояние и работоспособность. Неисправный узел сменить. 2) Провести проверку исправность реле включения насоса, при выявлении дефектов – поменять. 3) Проверить функционирование топливного насоса и его соединительные электропровода, при выявлении дефектов произвести замену. |
|
8 |
Нарушена связь управляющего блока с выносным пультом |
Осмотреть состояние разъемов и целостности электропроводов, соединяющих управляющий блок с пультом. Нарушения в соединениях исправить. |
|
9 |
Повышенный или пониженный уровень отключающего напряжения |
Проверить состояние аккумулятора, регулятора напряжения и электропроводов бортовой сети автомобиля. Замерить напряжение на входе в устройство, уровень которого должен показывать не ниже 20В и не превышать 30,8В. |
|
10 |
Превышение времени на включение работы вентиляции |
Устройство плохо охлаждается за установленное время. Требуется проверить достаточное поступление воздуха в камеру, а также исправность индикатора горения. При выявлении дефектов провести замену. |
Данную таблицу рекомендуется хранить в автомобиле для быстрой идентификации возникшей проблемы и ее решения.
Вернуться к списку статей
Ошибки воздушных отопителей HeatMyAuto, LF Bros (Лунфей), Kingmoon и другие китайские аналоги
Эти устройста довольно тяжело отличать по внешнему виду, ведь они очень похожи друг на друга, поэтому при поиске ошибок рекомендуется смотреть на пульт управления и применять логику.
Ошибки выводятся с помощью блинк-кода — мигание индикатора включения и в некоторых моделях дублирующего звукового сигнала. После 5 быстрых миганий, появится код ошибки, представляющий собой череду длинных миганий.
Например F05 – 5 длинных миганий.
Коды на отопители с цифровым пультом, которыми в последнее завален Али вы найдете ниже:
| Код ошибки | Неисправность | Метод устранения | Оригинальное название |
| F 01 | Сбой пламени | Проверить впуск, выпуск, подачу топлива, свечу, датчик пламени если есть горение. | Malfunction of Flame failure |
| F 02 | Нет розжига | Проверить впуск, выпуск, подачу топлива, свечу, датчик пламени если есть горение. | Malfunction of Flame out |
| F 03 | Высокое напряжение | Проверить источник питания, генератор автомобиля (напряжение больше 15В) | Voltage High |
| F 04 | Низкое напряжение | Проверить АКБ, зарядить при необходимости | Voltage Low |
| F 05 | 50 градусов по Цельсию у воздухозаборника | Слишком горячий воздух на входе отопителя, проверить правильность монтажа, устранить помехи воздухопотоку | 50 degrees centigrage at air intake hood |
| F 06 | Неисправность датчика воздухозаборника | Проверить датчик температуры входящего воздуха | Malfunction of Air Intake Sensor |
| F 07 | Замыкание или обрыв в цепи топливного насоса | Прозвонить цепь топливного насоса, проверить сам насос подав кратковременно 12в, замерить омметром сопротивление между выводами насоса, несколько Ом. | Fuel Pump short or broken circuit |
| F 08 | Обрыв или короткое замыкание в цепи или в двигателе вентилятора | Проверить нагнетатель и его цепь, подать 12В, прозвонить омметром двигатель, не должно быть обрыва или КЗ | Fan moter open circuit or short circuit |
| F 9 | Неисправность вентилятора или датчика Холла | Проверить свободно ли движется крыльчатка, проверить двигатель, проверить датчик оборотов. | Malfunction of fan Motor or Hall Sensor |
| F 10 | Свеча накаливания, короткое замыкание или разрыв цепи | Проверить свечу и ее цепь, не включайте ее надолго буз обдува. | Glow plug short or broken circuit |
| F 11 | Неисправность перегрева нагревателя | Проверить прохождение потока воздуха через отопитель, удалить грязь, пыль. Проверить датчик. | Malfunction of Heater Overheating |
| F 12 | Датчик перегрева обрыв / короткое замыкание | Проверить датчик перегрева, его цепь, при необходимости заменить | Overheating sensor open/sbort crtcuit |
| F 13 | Прерывание сигнала переключения | Проверить проводку пульта, сам пульт. | Switching signal interrupt |
| F 14 | Отказ датчика атмосферного давления | Проверить датчик атмосферного давления, при необходимости заменить | Atmospheric preesure sensor failure |
Коды ошибок и неисправностей китайской автономки Лунфей, LF Bros W-5.5, Е-5.0, Е-3.0.
| Код | Неисправность | Причина неисправности |
| F00 | Неисправность модуля управления/ Неправильное задание параметров | 1) Замена платы управления |
| F01 | Неуспешный запуск (2 раза)/ Пламя не появилось |
1) Кончилось топливо 2) Наличие пузырей воздуха в топливопроводе, воздушная пробка, перебои в подаче топлива, засорение фильтра парафином или иными отложениями 3) Неисправность топливного насоса 4) Некачественное топливо |
| F02 | Гашение пламени (3 раза подряд) |
1) Наличие пузырей в топливопроводе, перебои в подаче топлива 2) Неисправность топливного насоса 3) Некачественное топливо |
| F03 | Слишком низкое или высокое напряжение питания |
1) Не соответствие напряжения питания требованию 2) Ненадежный контакт провода (электрическое сопротивление в контактах) 3) Присоединены дополнительные провода, не отвечающие требованиям (слишком тонкие) 4) Преобразователь питания не обеспечивает достаточный ток 5) Выходное напряжение преобразователя питания нестабильное |
| F04 | Преждевременное зажигание | 1) Остаток топлива в отопителе |
| F05 | Ненормальная тепловая отдача (проблема в горении или неисправность топливного насоса) |
1) Неисправность топливного насоса 2) Засорение фильтра 3) Засорение топливопровода 4) Чрезмерные отложения, закоксованность 5) Неисправность датчика температуры R1000 |
| F06 | Обрыв или короткое замыкание датчика температуры | 1) Неисправность датчика температуры на плате управления |
| F07 | Обрыв или короткое замыкание насоса |
1) Обрыв или короткое замыкание провода насоса 2) Неисправность насоса |
| F08 | Обрыв, короткое замыкание, перегрузка или препятствование работе мотора вентилятора |
1) Застревание крыльчатки вентилятора 2) Неисправность двигателя вентилятора |
| F09 | Обрыв или короткое замыкание датчика перегрева |
1) Короткое замыкание свечи накала 2) Короткое замыкание провода свечи накала |
| F10 | Перегрев |
1) Неправилъное соединение насоса с большим расходом 2) Препятствование входу и выходу воздуха (потоку воздуха) |
| F11 | Обрыви ли короткое замыкание датчика перегрева | 1) Неисправность датчика температуры R1000 |
| F12 | Обрыв свечи накала |
1) Ненадежный контакт провода свечи накала 2) Неисправность свечи накала |
| F13 | Проверка достоверности показаний датчиков не корректна | 1) Проверить и заменить датчики. |
| F14 | Датчик перегрева не правильно установлен | 1) Ненадежный контакт провода свечи накала |
| F15 | Неправильное заданное значение | |
| LOST | «LOST» означает не штатное выключение в прошлый раз. После автоматической регулировки отопитель начнет штатный цикл запуска |
Коды на Планаро-подобный китайский отопитель с «крутилкой», в частности фирмы Ningbo Bowente (под своим брендом уже не производят), возможно подходят и для серии других китайских noName автономных отопителей. Выводятся также блинк-кодом.
|
Код ошибки |
Тип ошибки |
Причина неисправности |
Метод устранения неисправностей |
|
1 |
Перенапряжение или низкое напряжение |
Напряжение питания выходит за рамки DC20V-30V |
Используйте мультимертр для проверки состояния напряжения. Если напряжение ниже 20V, зарядите батареи или замените батареи; если напряжение выше 30 В, проверьте генератор |
|
2 |
Ошибка перегрева |
Вход или выход воздуха заблокирован посторонними предметами |
Проверьте свободную циркуляцию воздуха через отопитель, уберите посторонние предметы |
|
Вохлопная труба загрязнена, заломы, снег, лед. |
Проверьте выхлопную трубу. |
||
|
3 |
Ошибка датчика пламени |
Датчик неправильно подключен |
Проверьте, правильно ли он подключен или не отсоединен ли провод, если это так, правильно подключите |
|
Короткое замыкание или обрыв цепи провода датчика |
Используйте мультиметр, чтобы проверить, нет ли короткого замыкания или обрыва в проводе, если есть, отремонтируйте или замените |
||
|
Датчик поврежден |
Используйте мультиметр, чтобы проверить, не поврежден ли датчик, и если да, замените его |
||
|
4 |
Неисправность двигателя |
Мотор нагнетателя подключен не правильно |
Проверьте, правильно ли он подключен или не отсоединен ли провод, если это так, правильно подключите |
|
Короткое замыкание или разрыв цепи подводящего провода |
Используйте мультиметр, чтобы проверить, нет ли короткого замыкания или обрыва в проводе, если есть, отремонтируйте или замените его |
||
|
Двигатель поврежден |
Проверьте двигатель при подключенном питании, чтобы проверить, работает ли он должным образом, если нет, и замените его |
||
|
5 |
Неисправность свечи |
Свеча подключена неправильно |
Проверьте, правильно ли она подключена или не отсоединен ли провод, если это так, правильно подключите |
|
Короткое замыкание или разрыв цепи в проводе |
Используйте мультиметр, чтобы проверить, нет ли короткого замыкания или обрыва в проводе, если есть, отремонтируйте или замените его |
||
|
Повреждена свеча зажигания |
Используйте мультиметр, чтобы проверить значение сопротивления двух выводных проводов свечи, если значение не находится в диапазоне 1-4 Ом, замените её |
||
|
6 |
Ошибка датчика перегрева |
Датчик неправильно подключен |
Проверьте, правильно ли он подключен или не отсоединен ли провод, если это так, правильно подключите |
|
Короткое замыкание или разрыв цепи подводящего провода |
Используйте мультиметр, чтобы проверить, нет ли короткого замыкания или обрыва в проводе, если есть, отремонтируйте или замените его |
||
|
Датчик поврежден |
С помощью мультиметр проверьте, не поврежден ли датчик. Если да, замените его |
||
|
7 |
Неисправность топливного насоса |
Не правильно подключен насос |
Проверьте, правильно ли он подключен или не отсоединен ли провод, если это так, правильно подключите |
|
Короткое замыкание или разрыв цепи подводящего провода |
Используйте мультиметр, чтобы проверить, нет ли короткого замыкания или обрыва в проводе, если есть, отремонтируйте или замените его |
||
|
Насос поврежден |
С помощью мультиметр проверьте значение сопротивления двух выводных проводов, если значение не находится в диапазоне 15-25 Ом, замените его |
||
|
8 |
Неисправность датчика температуры |
Короткое замыкание или разрыв цепи подводящего провода |
Используйте мультиметр, чтобы проверить, нет ли короткого замыкания или обрыва, если это так, отремонтируйте или замените провод |
|
Датчик поврежден |
Используйте мультиметр, чтобы проверить, не поврежден ли датчик, если это так, замените его |
||
|
9 |
Нет образования пламени |
1.Нет топлива в баке |
Проверьте, есть ли топливо в баке, если нет, заполните, |
|
2. Топливная трубка заблокирована или повреждена |
Проверьте, не заблокирована ли трубка посторонними предметами, все ли точки соединения выполнены правильно, если нет, отремонтируйте или замените их |
||
|
3. Топливо запарафинилось и трубка заблокирована |
Проверьте, не летнее ли топливо, если это так, измените его на зимнее, которое подходит для окружающей среды |
||
|
4. Выхлопная труба забита отложениями или замята |
Проверьте выхлопную трубу, очистите ее |
||
|
5. Неисправность контроллера |
Заменить контроллер |
||
|
10 |
Обрывы пламени (+ смотрите 9) |
В баке нет топлива |
Проверьте, есть ли топливо в баке, если нет, заполните |
|
Неисправность датчика пламени |
Проверить датчик, заменить. |
Обратите внимание!
Предупреждение о неисправности указывает только на причину отключения и не обязательно означает, что компоненты нагревателя повреждены. Рекомендуется перезагрузить обогреватель.
Ошибки для китайских отопителей с цифровым пультом управления.
Пульт на фото может отличаться, но сути это не меняет.
|
Тип ошибки |
Код выводимый на дисплее |
Способ устранения неисправности |
|
Пониженное напряжение питания |
Е-01 |
Поднимите напряжение питания, зарядите АКБ |
|
Повышенное напряжение питания |
Е-02 |
Уменьшить напряжение питания, проверить генератор |
|
Неисправность свечи зажигания |
E-03 |
Проверьте, омметром свечу, обрыв или короткое замыкание |
|
Неисправность топливного насоса |
E-04 |
Проверьте, работоспособность топливного насоса нет ли короткого замыкания или обрыва |
|
Отопитель перегревается |
E-05 |
Проверьте, работает ли датчик температуры, забиты ли воздуховоды, возможно малая скорость вращения вентилятора |
|
Неисправность нагнетателя |
Е-06 |
Проверьте двигатель, положение датчика оборотов |
|
Ошибка линии связи |
E-07 |
Проверьте, разъем пульта, его подключение и проводку |
|
Обрыв пламени |
Е-08 |
Проверьте, нет ли в топливопроводе воздуха или засоров, и исправен ли разъем датчика температуры и сам датчик |
Ошибки воздушных отопителей Brano: Wind, Breeze, X7 (Чехия)
Ошибки и неисправности отопителей Brano: Wind II, Breeze II, X7 II (второе поколение)
E: 00 — Обнуление памяти часов, падение напряжения питания.
E: 01 — Низкое напряжение. (ниже 10,5/21В)
E: 02 — Высокое напряжение (выше 16/30В).
E: 03 — Короткое замыкание в цепи топливного насоса.
E: 04 — Перегрев или обрыв в цепи насоса. (возможно затруднение прохождения воздуха, сработала защита)
E: 05 — Обрыв цепи свечи накаливания. (проверить свечу)
E: 06 — Короткое замыкание в цепи свечи накаливания. (отключить свечу, если ошибка не сменилась на 05 то мозги, если сменилась то свеча)
E: 07 — Обрыв в цепи электродвигателя. (Проверить цепь и обмотки двигателя мультиметром, возможно мозги)
E: 08 — Короткое замыкание в цепи двигателя.
(см.07)
E: 09 — Отказ датчика вращения или двигатель не вращается. (Проверить датчик оборотов на двигателе, возможно мозги)
E: 10 — Цепь датчика температуры отключена. (Проверить датчик, цепь, если исправен — мозги)
E: 11 — Короткое замыкание в цепи датчика температуры.
E: 12 — Ошибка запуска (в случае перезапуска). (Проверить все, выхлоп, впуск, топливо, датчик пламени, свечу)
E: 13 — Пламя погасло самопроизвольно, неисправен датчик пламени. (см.12)
E: 14 — Датчик пламени указывает на недостаточную продувку. (Очистить воздуховоды)
E: 15 — Нет сигналов управления от таймера / часов к блоку управления. (Проверить пульт, заменить)
E: 16 — Слишком высокая температура воздуха на выходе. (Температура в салоне выше 65С, отопитель перегревается)
E: 21 — Источник питания отключен. (Нагреватель отключен от источника питания. Проверьте источник питания и проводку, включая соединения.)
E: 40 — Нет сигналов управления от блока управления к таймеру / часам.
Другие неисправности:
■ Отопитель «молчит», нет символов на дисплее — проверить цепь питания, все соединения, предохранители на 15/7.5 A
■ Избыток дыма, сажи: — Проверить насос на перелив, горелку на дефекты, выхлоп и впуск на загрязнения;
■ Низкая температура нагрева: — Проверить насос и его трубки на недолив и защемления, почистить фильтр насоса.
■ Отопитель сильно шумит: — Проверить нагнетатель на дисбаланс, загрязнения, впускной глушитель отсоединен, очистить впуск и выхлоп.
Ошибки и неисправности отопителей Brano: Wind III, Breeze III, X7 III (третье поколение)
|
№ |
Ошибка |
условие обнаружения |
причины |
|
0 |
ПИТАНИЕ , СБРОС |
пониженное до 9В питание |
— первое подключение отопителя — это не ошибка. — разъединение короткого периода времени batery автомобиля. — очень слабая батарея автомобиля. — сильно тонкие кабели электропитания. — случайное короткое замыкание провода питания. — проблемы с разъемом питания. — перегруженная батарея автомобиля, подключены другие потребители. |
|
1 |
НИЗКОЕ НАПРЯЖЕНИЕ |
пряжение тока электропитания 21V (для 24 версий V) или 10.5 V (для версии 12 V) на больше чем 30 секунд. |
— разряженная АКБ. — кабели питания неподходящего малого сечения. — перегруженная батарея автомобиля. — переходное сопротивление в разъеме питания. |
|
2 |
ПЕРЕНАПРЯЖЕНИЕ |
напряжение питания выше 30 В (для 24 В) или 15 В (для 12 В) более чем на 10 секунд. |
— дефект генератора транспортного средства. — дефект контрольного устройства. |
|
3 |
КОРОТКОЕ ЗАМЫКАНИЕ НАСОСА |
сопротивление насоса < 2 Ом |
— замыкание в цепи насоса. — неисправен насос. — неисправное устройство управления. |
|
4 |
ПЕРЕГРЕВ ИЛИ ОТСОЕДИНЕННЫЙ НАСОС |
сопротивление насоса > 60 Ом |
— зауженный размер воздуховодов. — чтото мешает протоку воздуха. — высокая температура заборного воздуха. — если вместе с E:16 смотрите на Е:16 — отключены провода для насоса и разъема. — насос отключен. — неисправное устройство управления. |
|
5 |
СВЕЧА НАКАЛИВАНИЯ ОТСОЕДИНЕНА |
текущее потребление < 3 A |
— отсоединенная свеча накаливания. — неисправное устройство управления. |
|
6 |
КОРОТКОЕ ЗАМЫКАНИЕ СВЕЧИ НАКАЛИВАНИЯ |
текущее потребление > 14, а после 20 сек от начала свечения |
— цепь свечи накаливания, проверить свечу. — неисправное устройство управления. |
|
7 |
ОТКЛЮЧЕН НАГНЕТАТЕЛЬ |
текущее потребление < 0,125 A и PWM > 50 % |
— отсоединенный разъем на плате устройства управления. — может быть в сочетании с дефектами № 8. — неисправен электромотор. — неисправное устройство управления. |
|
8 |
КОРОТКОЕ ЗАМЫКАНИЕ ЭЛЕКТРОДВИГАТЕЛЯ |
[двигатель-короткое замыкание] от Вт и потребление тока < 5 A (для 2N1) 9 A (для 4N2) |
— неисправен электромотор. — неисправное устройство управления. |
|
9 |
ЗАПУСК ЭЛЕКТРОМОТОРА, ПОГРЕШНОСТЬ ДАТЧИКА ОБОРОТОВ |
мотор не работает |
— отсутствует магнит на воздуходувке. — запавший магнит. — неправильное положение устройств управления — большое расстояние между Магнитом и датчиком оборотов. — неправильная поляризация Магнита. — отсоединенный разъем устройства управления. — неисправен электромотор.- отключить Эл. цепь. — неисправное устройство управления. |
|
12 |
НЕУДАЧНЫЙ СТАРТ |
Пуск № 2 был завершен из-за превышения времени |
— отсутствие топлива в топливном баке. — замерзшее топливо. — низкое качество топлива. — недостаточное давление в топливном баке — перекрыта линия вентиляции. — забитый впускной глушитель или выхлопная труба. — проблема подводящей трубы насоса. — засорился топливопровод. — дефект свечи накаливания — низкая температура. — неисправен насос. — Неисправен датчик температуры в камере сгорания. — неисправное устройство управления. — неисправен нагнетатель воздуха для горения. |
|
13 |
УГАСАНИЕ ПЛАМЕНИ |
температура в камере понижается при рабочей температуре 140°C |
— воздушный пузырь в топливопроводе. — отсутствие топлива в баке. — замораживание топлива. — низкое качество топлива. — недостаточное давление в топливном баке — перекрыта линия вентиляции. — неисправен насос. — Неисправен датчик температуры в камере сгорания. — неисправное устройство управления. |
|
14 |
НЕУДАЧНОЕ ОХЛАЖДЕНИЕ |
Горелка не может охладится до требуемой температуры (60°с АБС.) за 5 минут. |
— инородное тело в воздухо-протоках. — высокая температура аспирированного воздуха. — неправильная установка обогревателя — обогреватель находится в замкнутом пространстве — меньший размер воздуховодов. — неисправен электромотор. — неисправное устройство управления. — может быть с E:04 и 74 ошибками. |
|
15 |
ПРОПАЛА СВЯЗЬ |
нет связи с устройством управления или ПК |
— отсоединены провода к контроллеру. — неисправен контроллер. — неисправное устройство управления. |
|
16 |
ПЕРЕГРЕВ ВНЕШНЕГО ВОЗДУХА |
температура датчика температуры T1 > 40 °C при нагреве 65 °C во время вентиляции |
— неправильная сборка нагревателя — нагреватель всасывает теплый воздух снаружи. — обогреватель всасывает теплый воздух из других приборов — обогреватель был включен при высокой температуре окружающей среды. — недостаточный размер воздуховодов. |
|
22 |
ВЫСОКОВОЛЬТНЫЕ ИМПУЛЬСЫ |
источник питания выдает > 37 в более 50 мс |
— неисправен генератор автомобиля. — электромагнитные помехи от других приборов. — может быть причиной ошибок E:96-97 и E:100-105. |
|
23 |
НЕИСПРАВНОСТЬ ЦЕПИ СВЯЗИ |
Uout ~ 0 в |
— короткое замыкание проводов связи (от нагревателя к контроллеру). — неисправен контроллер. — неисправное устройство управления. |
|
30 |
НЕПРАВИЛЬНЫЙ НАСОС, НЕИСПРАВНОСТЬ ПРОВОДОВ НАСОСА |
электрическое сопротивление насоса находится вне диапазона: 12V: 5 ВТ < R < 20 ВТ 24 В: 20 ВТ < R < 60 ВТ |
— неправильный насос. — отсоединенные провода к насосу. — короткое замыкание на проводах к насосу — вдали от устройства управления. — неисправное устройство управления. |
|
40 |
УПРАВЛЕНИЕ: ПОТЕРЯ СВЯЗИ С УСТРОЙСТВОМ УПРАВЛЕНИЯ |
контроллер не получает запросы от устройства управления |
— неисправен круглый белый 4-контактный разъем. — отсоединенные провода. — неисправен контроллер. — неисправное устройство управления. |
|
50 |
УПРАВЛЕНИЕ: СБРОС |
обнаружение HW |
— это не ошибка. Пользователь сбросил контроллер. |
|
51 |
УПРАВЛЕНИЕ: ОШИБКА внутренний датчик температуры — T2 |
обнаружение HW |
— неисправен контроллер. |
|
52 |
УПРАВЛЕНИЕ: ОШИБКА внешний датчик температуры — T3 |
обнаружение HW |
— Неисправен датчик T3. — неисправен разъем датчика T3. — отсоединенные провода к датчику T3. — неисправное устройство управления. — неисправен контроллер. |
|
53 |
УПРАВЛЕНИЕ:ОШИБКА потенциометр |
обнаружение HW |
— неисправное ручное управление. |
|
54 |
УПРАВЛЕНИЕ: внешний ДАТЧИК ТЕМПЕРАТУРЫ -T3 |
обнаружение HW |
— это не ошибка. Датчик был включен обслуживающим персоналом. |
|
55 |
УПРАВЛЕНИЕ: ОТКЛЮЧЕН ВНЕШНИЙ ДАТЧИК — T3 |
обнаружение HW |
— это не ошибка. Датчик был выключен обслуживающим персоналом. |
|
60 |
ПЕРЕГРУЖЕН МОТОР НАГНЕТАТЕЛЯ |
потребление тока двигателем > 5 A (для 2N1) 9 A (для 4N2) |
— затруднена работа мотора (может быть в сочетании с ошибками е:14 и 4). — неисправное устройство управления. |
|
61 |
ОБЛЕДЕНЕНИЕ ДВИГАТЕЛЯ |
двигатель не работает |
— низкая температура — замораживание крыльчатки мотора (может быть в комбинации с другими ошибками электромотора). — неисправен электромотор. — неисправное устройство управления |
|
64 |
ЗАЛИПАНИЕ МОТОРА, ОТСУТСТВУЕТ МАГНИТ МОТОРА |
Обороты отличаются от заданных > 10 % |
— загрязнение в протоках. — неправильная установка подогревателя — неровный пол автомобиля под подогревателем. — не оригинальный электромотор. — потерянный или неправильный магнит на воздуходувке. — неправильное положение устройств управления — большое расстояние между Магнитом и датчиком оборотов. — неисправное устройство управления. — может быть вместе с E:07, 09 или 60. |
|
70 |
КОРОТКОЕ ЗАМЫКАНИЕ ДАТЧИКА ТЕМПЕРАТУРЫ В РАМКЕ |
обнаружение HW |
— Неисправен датчик температуры в камере сгорания короткое замыкание между проводами и капсулой — неисправное устройство управления |
|
72 |
ОТКЛЮЧЕНИЕ ДАТЧИКА ТЕМПЕРАТУРЫ ИЛИ КОРОТКОГО ЗАМЫКАНИЯ НА + ПРОВОД |
обнаружение HW |
— Неисправен датчик температуры в камере сгорания — короткое замыкание между проводами и источником капсулы — неисправное устройство управления |
|
74 |
ПЕРЕГРЕВ КАМЕРЫ СГОРАНИЯ |
температура датчика температуры в камере сгорания > 500 °C |
— загрязнение в протоках воздуха. — неправильная подача — неисправное устройство управления — Неисправен датчик температуры в камере сгорания. |
|
75 |
ВЕНТИЛЯЦИЯ |
температура горения камера > 170°C когда обогреватель выключен или в режиме сна |
— обогреватель был отключен, без продувки в горячем состоянии. — проблемы с питанием. — вместе (после) С E:16 или E:14 те же причины |
|
79 |
НЕИСПРАВЕН ДАТЧИК ТЕМПЕРАТУРЫ T1 (внутри отопителя) |
[HW] temp. датчика на плате устройства управления < -55°C |
— неисправное устройство управления |
|
81 |
ПОВРЕЖДЕН ДРАЙВЕР ЭЛЕКТРОМОТОРА |
потребляемая мощность электродвигателя в случае отключения электродвигателя (последствия перегрева драйвера электродвигателя). Электромотор нельзя выключить). I > 2 A |
— дефект устройства управления вследствие многократной перегрузки электродвигателя. |
|
82 |
ПОВРЕЖДЕННЫЙ ДРАЙВЕР СВЕЧИ |
потребляемая мощность свечи. I > 3 A |
— дефект управляющего устройства вследствие многократной перегрузки свечной цепи |
|
90 |
РУЧНОЕ УПРАВЛЕНИЕ БАЗОВОЕ — ВКЛЮЧЕНИЕ |
обогреватель был включен MC Basic. |
— это не ошибка. |
|
91 |
РУЧНОЕ УПРАВЛЕНИЕ БАЗОВОЕ — ВЫКЛЮЧЕНИЕ |
обогреватель был выключен MC Basic. |
— это не ошибка |
|
92 |
РУЧНОЕ УПРАВЛЕНИЕ БАЗОВОЕ — ВЫКЛЮЧЕНИЕ — СВЕРХУРОЧНЫЕ |
обогреватель был автоматически выключен (через полчаса). |
— это не ошибка |
|
96 |
ОШИБКА ПАРАМЕТРОВ |
Пареаметры выходят за рамки, тест будет сделан после сброса. |
— устройство контроля помех на транспортном средстве или другом устройстве. — неисправен HW или SW устройства управления. |
|
97 |
ОШИБКА ТАБЛИЦЫ |
Ошибка CRC (cyclic redudancy check), тест будет сделан после сброса. |
— устройство контроля помех на транспортном средстве или другом редакционном устройстве. — неисправность HW или SW устройства управления. |
|
98 |
НАСТРОЙКА ОШИБКИ |
неполноценная регулировка, тест будет сделан после переустановки. |
— ошибка обслуживающего персонала с настройкой таймера. |
|
99 |
УСПЕШНЫЙ СТАРТ |
температура датчика пламени > 170°C в состоянии горения. |
— это не ошибка. |
|
100 |
EEPROM : ДЕФЕКТНАЯ ЧАСТЬ ВРЕМЕНИ |
Ошибка CRC (cyclic redudancy check) |
-Устройство контроля помех транспортным средством или другим дополнительное устройство. |
|
101 |
EEPROM : ДЕФЕКТНАЯ ЧАСТЬ ГИСТОГРАММЫ |
Ошибка CRC (cyclic redudancy check) |
— устройство контроля помех на транспортном средстве или другом редакционном устройстве |
|
102 |
EEPROM : ДЕФЕКТНАЯ ЧАСТЬ ДАМПА ИСТОРИИ ВРЕМЕНИ |
Ошибка CRC (cyclic redudancy check) |
— устройство контроля помех на транспортном средстве или другом редакционном устройстве |
|
105 |
EEPROM : ОШИБКА ЧТЕНИЯ |
при считывании данных из памяти были обнаружены дефектные данные. |
— неисправность HW или SW устройства управления. — запись дефектных данных в память (по SW монитору). — устройство управления помехами на транспортном средстве или другом устройстве. |
|
106 |
EEPROM : ОШИБКА ЗАПИСИ |
при проверке после записи были обнаружены дефектные данные. |
— неисправность HW или SW устройства управления. — запись бракованных данных в память (по SW монитору). — запись данных в память при записи в память (по SW монитору). — устройство управления помехами на транспортном средстве или другом устройстве. |
|
107 |
EEPROM НЕ ГОТОВ |
Диагностика EEPROM драйвера |
— запись данных в память при записи в память (по SW монитору). — устройство управления помехами на транспортном средстве или другом устройстве. |
|
108 |
EEPROM: ПЕРЕПОЛНЕНИЕ КЭШ-ПАМЯТИ |
Диагностика EEPROM драйвера |
— неисправность HW или SW устройства управления. — запись бракованных данных в память (по SW монитору) — устройство управления помехами на транспортном средстве или другом редакционном устройстве. |
Ошибки воздушных отопителей и предпусковых подогревателей BELIEF
Коды применимы к воздушным отопителям Belief FJH-2/1C, FJH-2/2C и FJH-5/1C 2-5квт (для остальных смотрите ниже)
010 — Напряжение слишком большое и ≥ 16 В.
011 — Напряжение слишком низкое и ≤ 10 В.
012 — Температура датчика перегрева ≥125º C (защита со стороны программного обеспечения).
014 — Температура ≥ 25º C (OHS-WTS) OHSW ≥ 80º C.
015 — Печка заблокирована (перегрев более 10 раз).
017 — Температура датчика перегрева ≥ 130º C (аппаратная защита).
020 — Обрыв цепи свечи зажигания.
021 — Короткое замыкание в цепи свечи зажигания.
030 — Скорость вращения вентилятора слишком низкая.
031 — Обрыв в цепи вентилятора.
032 — Короткое замыкание в цепи вентилятора.
038 — Обрыв в цепи вентилятора отопителя.
039 — Короткое замыкание в цепи вентилятора отопителя.
041 — Обрыв в цепи водяного насоса.
042 — Короткое замыкание в цепи водяного наоса.
047 — Короткое замыкание в цепи масляного насоса.
048 — Обрыв в цепи масляного насоса.
050 — Печка заблокирована (второй раз неудачная попытка запуска более 100 раз).
051 — В процессе запуска печки CT ≥ 70º C WT ≥74º C.
052 — Прерывание воспламенения (CT ≤120º C).
060 — Обрыв в цепи датчика температуры.
061 — Короткое замыкание в цепи датчика температуры.
064 — Обрыв в цепи датчика пламени.
065 — Короткое замыкание в цепи датчика пламени.
071 — Обрыв в цепи датчика перегрева.
072 — Короткое замыкание в цепи датчика перегрева.
090 — Ошибка флэш-памяти, перезапишите программу
Коды для воздушного отопителя Belief FJH-3B Yutong (3 кВт):
Коды ошибок отображаются с помощью световой индикации, сигнальная лампа моргает с длительностью 0,2 и 0,5 сек, длинные импульсы их нужно сопоставить с таблицей:
F01 Неисправность поджига
F02 Угасание пламени (5 раз)
F03 Напряжение питания вне номинала
F05 Обрыв цепи датчика поджига
F07 Обрыв или короткое замыкание цепи соленоидного вентиля
F08 Обрыв или короткое замыкание цепи двигателя
F10 Обрыв или короткое замыкание цепи генератора искры
F11 Обрыв или короткое замыкание цепи датчика перегрева
F12 Пламя не угасает при отложенном отключении
Коды для жидкостного подогревателя Belief YJH-5/1C, YJH-5/1Q, YJH-Q5/2C (5 кВт):
010 — Напряжение слишком большое и > 15 (29) В.
011 — Напряжение слишком низкое и < 10,2 (20,5) В.
012 — Температура датчика перегрева слишком высока (защита со стороны программного обеспечения).
013 — Вторая неудачная попытка запуска.
015 — Печка заблокирована (перегрев более 10 раз).
017 — Температура датчика перегрева слишком высока (аппаратная защита).
020 — Обрыв цепи свечи зажигания.
021 — Короткое замыкание в цепи свечи зажигания.
030 — Скорость вращения вентилятора слишком низкая.
031 — Обрыв в цепи вентилятора.
032 — Короткое замыкание в цепи вентилятора.
033 — Скорость вращения вентилятора слишком низкая.
038 — Обрыв в цепи вентилятора отопителя.
039 — Короткое замыкание в цепи вентилятора отопителя.
041 — Обрыв в цепи водяного насоса.
042 — Короткое замыкание в цепи водяного наоса.
047 — Короткое замыкание в цепи масляного насоса.
048 — Обрыв в цепи масляного насоса.
050 — Печка заблокирована (второй раз неудачная попытка запуска более 10 раз).
051 — В процессе запуска печки датчик пламени зафиксировал перегрев.
052 — Прерывание воспламенения.
060 — Обрыв в цепи датчика температуры.
061 — Короткое замыкание в цепи датчика температуры.
064 — Обрыв в цепи датчика пламени.
065 — Короткое замыкание в цепи датчика пламени.
071 — Обрыв в цепи датчика перегрева.
072 — Короткое замыкание в цепи датчика перегрева.
Коды для жидкостного подогревателя Belief YJH-9/2C (9 кВт):
010 — Напряжение слишком большое.
011 — Напряжение слишком низкое.
012 — Температура датчика перегрева слишком высока (защита со стороны программного обеспечения).
013 — Вторая неудачная попытка запуска.
015 — Печка заблокирована (перегрев более 10 раз).
017 — Температура датчика перегрева слишком высока (аппаратная защита).
020 — Обрыв цепи свечи зажигания.
021 — Короткое замыкание в цепи свечи зажигания.
030 — Скорость вращения вентилятора слишком низкая.
031 — Обрыв в цепи вентилятора.
032 — Короткое замыкание в цепи вентилятора.
033 — Скорость вращения вентилятора слишком низкая.
038 — Обрыв в цепи вентилятора отопителя.
039 — Короткое замыкание в цепи вентилятора отопителя.
041 — Обрыв в цепи водяного насоса.
042 — Короткое замыкание в цепи водяного наоса.
047 — Короткое замыкание в цепи масляного насоса.
048 — Обрыв в цепи масляного насоса.
050 — Печка заблокирована (второй раз неудачная попытка запуска более 10 раз).
051 — В процессе запуска печки датчик пламени зафиксировал перегрев.
052 — Прерывание воспламенения.
060 — Обрыв в цепи датчика температуры.
061 — Короткое замыкание в цепи датчика температуры.
064 — Обрыв в цепи датчика пламени.
065 — Короткое замыкание в цепи датчика пламени.
071 — Обрыв в цепи датчика перегрева.
072 — Короткое замыкание в цепи датчика перегрева.
Ошибки газовых автономных отопителей Truma: Combi, Trumatic, Vario Heat
Руководство по поиску неисправностей для автономных отопителей Trumatic E1800/2400/2800/4000
| Неисправность | Причина | Устранение |
| После включения не светится ни один СИД. | – Отсутствует рабочее напряжение. – Не исправен предохранитель прибора или автомобиля. |
– Проверить напряжение батареи 12 В, при необходимости, зарядить батарею. – Проверить все электрические штекерные соединения. – Проверить предохранитель прибора или автомобиля, при необходимости заменить. |
| После включения загорается зеленый СИД, но отопитель не работает. | – Установленная температура на панели управления ниже, чем температура в салоне. – Открыто окно над воздуховодом (оконный выключатель). |
– Установить на панели управления более высокую температуру. – Закрыть окно. |
| Красный СИД мигает с частотой 1 x в секунду. | – Пониженное напряжение < 10,5 В. | – Зарядить аккумулятор! |
| Красный СИД мигает с частотой 3 x в секунду. | – Повышенное напряжение > 16,1 В. | – Проверить напряжение аккумулятора и источников электропитания, например, зарядного устройства. |
| Через прибл. 30 с после включения отопителя светится красный СИД. | – Газовый баллон или быcтродействующий клапан в газопроводе закрыты. – Заблокирована подача воздуха для горения или же выход выхлопных газов. |
– Проверить подачу газа и открыть вентили. – Снять крышку воздуховода. – Проверить отверстия на отсутствие загрязнений (мокрый снег, лед, листва и т. д.) и при необходимости удалить. |
| Отопитель после продолжительной работы переключается на неисправность. | – Заблокированы выходные отверстия для теплого воздуха. – Заблокировано отверстие для забора циркуляционного воздуха. – Обледенел регулятор давления газа. |
– Проверить каждое выходное отверстие. – Устранить блокаду отверстия для забора циркуляционного воздуха. – Использовать противообледенительное устройство (EisEx) регулятора. |
Предпусковой подогреватель двигателя китайского производителя YAOTO BS, мощностью — 16кВт — используется для транспортных средств с питанием 24В:
— грузовые;
— автобусы;
— спецтехника;
— лодки.
Конструкция подогревателя выполнена с учетом использования в регионах с экстремально низкими температурами. В подогревателе использовано минимум электроники и соединений блоков, что гарантирует длительное и безотказное использование. Предпусковой подогреватель работает на дизеле, потребление топлива при прогреве мотора существенно ниже, чем у двигателя транспортного средства. Подогреватель может быть использован и во время работы двигателя, в данном случае подогреватель будет помогать двигателю держать рабочую температуру охлаждающей жидкости при сверхнизких показателях уличных температур.
(аналог Webasto Thermo «SPHEROS»)
Комплектация:
- Подогреватель
- Топливозаборник
- Прокладка уплотнительная
- Топливный насос
- Топливная трубка
- Кнопка вкл/выкл
- Проводка
- Инструкция на Китайском языке!
Внимание! В комплект НЕ входят, следующие детали:
- Топливный фильтр
- Воздушный фильтр
- Выхлопная гофра (металл)
- Монтажный комплект (стяжки, хомуты)
| Доставка | |
| Самовывоз | г. Чита, ул. Шилова д. 29 м-н ЭлектроМикс.
Забрать товар в точке самовывоза можно после 100% оплаты на сайте. Товар будет храниться 3 суток, после чего деньги будут возвращены Вам в полном объёме. |
| Доставка по г. Чита | Осуществляется на следующий день после 100% предоплаты. |
| Техническая характеристика | |
| Номинальное напряжение | 24В |
| Топливо | Дизель |
| Мощность | 16кВт |
Если же Вас интересует принцип работы, комплектация подогревателя, применяемость, то ознакомится с этой информацией Вы сможете в нашей статье.
Коды неисправностей 14ТС-10
Инструкция по ремонту 14тс-10
|
Код |
Кол-во миганий светодиода |
Описание неисправности |
Причина неисправности |
Рекомендуемые методы устранения |
|
13* |
2 |
Подогреватель не запускается (исчерпаны две автоматические попытки запуска) |
1 Нет топлива в бачке 2 Разряжена или неисправна аккумуляторная батарея 3 Перегорел предохранитель 25А. Плохой контакт предохранителя с контактами жгута. 4 Недостаточное количество подаваемого топлива. 5 Засорена сетка воздухозаборника. Засорен газоотводящий трубопровод. 6 Недостаточный разогрев свечи 7 Заклинивание ротора электродвигателя и, как следствие, прекращение подачи воздуха в камеру сгорания 8 Засорено отв φ1,5мм в камере сгорания. |
1 Залить топливо в бачок 2 Зарядить или заменить аккумулятор 3 Заменить предохранитель, обеспечив при этом хороший контакт с контактами предохранительной колодки 4 Устранить негерметичность топливопровода. Проверить на производительность топливный насос, при необходимости заменить. 5 Очистить сетку воздухозаборника и газоотводящий трубопровод от возможного засорения 6 Проверить свечу, при необходимости заменить 7 Заменить нагнетатель воздуха после определения его неисправности. 8 Прочистить отв φ1,5мм в камере сгорания |
|
20* |
8 |
Таймер электронный не светится, подогреватель не запускается |
1. Неисправна аккумуляторная батарея 2. Обрыв в электропроводке. Перегорел предохранитель 10А. Плохой контакт в разъемах. Нет связи между блоком управления и таймером электронным. Неисправен таймер |
1 Заменить аккумуляторную батарею 2 Заменить предохранитель 10A. Устранить обрыв в электропитании. Удалить окисление с контактов разъемов. Заменить таймер электронный |
|
01* |
1 |
Перегрев |
1 Отсутствует тосол в системе охлаждения. 2 Воздушная пробка в нагревателе 3 Применяемый тосол не соответствует сезону (замерзает). Неисправность электронасоса (помпы) |
1 Проверить полностью жидкостный контур. 2 Проверить помпу, при необходимости заменить. 3 Проверить датчик температуры и датчик перегрева, при необходимости заменить |
|
02* |
1 |
Опознан возможный перегрев. Разница температур, замеренных датчиками перегрева и температуры, больше 20°С |
1 Отсутствует тосол в системе охлаждения. 2 Воздушная пробка в нагревателе 3 Применяемый тосол не соответствует сезону (замерзает). Неисправность электронасоса (помпы) |
1 Проверить полностью жидкостный контур. 2 Проверить помпу, при необходимости заменить. 3 Проверить датчик температуры и датчик перегрева, при необходимости заменить |
|
03 |
6 |
Неисправность датчика перегрева |
Короткое замыкание (КЗ) или обрыв в электропроводке датчика |
Проверить соединительные провода. Проверить выходное напряжение. Выходное напряжение находятся в линейной зависимости от температуры (0°C соответствует 2,73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). При обнаружении неисправности датчик перегрева или температуры заменить. |
|
04 |
6 |
Неисправность датчика температуры |
Короткое замыкание (КЗ) или обрыв в электропроводке датчика |
Проверить соединительные провода. Проверить выходное напряжение. Выходное напряжение находятся в линейной зависимости от температуры (0°C соответствует 2,73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). При обнаружении неисправности датчик перегрева или температуры заменить. |
|
05 |
5 |
Обрыв индикатора пламени |
Обрыв в электропроводке индикатора пламени |
Проверить соединительные провода. Проверить омическое сопротивление между контактами разъема индикатора. Омическое сопротивление при температуре 25°C должно быть от 26 до32.5 Ом. При обрыве омическое сопротивление более 90 Ом. При обрыве индикатор пламени заменить |
|
06 |
КЗ индикатора пламени |
Короткое замыкание на корпус в электропроводке индикатора пламени |
Проверить соединительные провода. При КЗ омическое сопротивление менее 10 Ом. При КЗ индикатор пламени заменить. |
|
|
07 |
3 |
Срыв пламени на режиме работы МАЛЫЙ |
См. описание кода неисправности 08 |
|
|
08 |
3 |
Срыв пламени на режиме работы ПОЛНЫЙ |
1 Негерметичность топливопровода. 2 Засорился фильтр тонкой очистки. 3 Неисправность индикатора пламени. 4 Неисправность топливного насоса. |
Проверить количество и подачу топлива. Проверить Герметичность топливопровода. Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод. Если подогреватель запускается, то проверить индикатор пламени и при необходимости заменить. Проверить топливный фильтр тонкой очистки на засорение |
|
09 |
4 |
Неисправность свечи накаливания |
Короткое замыкание, обрыв или межвитковое замыкание в тэне свечи. |
Проверить свечу накаливания, при необходимости заменить. |
|
10 |
4 |
Неисправность электродвигателя нагнетателя воздуха |
Короткое замыкание или обрыв в электропроводке или в электродвигателе |
Проверить электропроводку и электродвигатель на обрыв или короткое замыкание, устранить неисправность, при необходимости заменить нагнетатель воздуха. |
|
12 |
9 |
Отключение, повышенное напряжение более 30,8 В |
Неисправен регулятор напряжения. Неисправна аккумуляторная батарея. |
Проверить работу регулятора напряжения автомобиля, при необходимости отремонтировать или заменить. |
|
14 |
7 |
Неисправность циркуляционного насоса (помпы) |
Короткое замыкание или обрыв в электропроводке, или в электродвигателе циркуляционного насоса |
Проверить электропроводку и электродвигатель циркуляционного насоса на обрыв и короткое замыкание. Устранить неисправность, при необходимости заменить циркуляционный насос |
|
15 |
9 |
Отключение, пониженное напряжение менее 20 В |
Неисправен регулятор напряжения. Неисправна аккумуляторная батарея. |
Проверить батарею при необходимости зарядить или заменить. Проверить регулятор напряжения автомобиля и подводящую электропроводку |
|
16 |
10 |
Вентиляция недостаточна для охлаждения камеры сгорания нагревателя. |
За время продувки недостаточно охлаждён индикатор пламени в нагревателе. |
Проверить воздухозаборник и газоотводящий трубопровод, при необходимости очистить от пыли и грязи. Проверить индикатор пламени и при необходимости заменить. Проверить работу нагнетателя воздуха, при необходимости заменить. |
|
17 |
7 |
Неисправность топливного насоса |
Короткое замыкание или обрыв в Электропроводке топливного насоса. Негерметичность топливопроводов или соединений топливопровода с элементами топливной системы |
Проверить электропроводку топливного насоса на короткое замыкание и обрыв. Проверить топливопроводы и их соединения с элементами топливной системы на герметичность. Проверить топливный насос на производительность, при необходимости заменить. |
|
19 |
3 |
Срыв пламени на режиме работы СРЕДНИЙ |
См. описание кода неисправности 08 |
|
|
7 |
Неисправность реле упр. Вентилятором автомобиля |
Короткое замыкание или обрыв в электропроводке |
Проверить электропровода реле, устранить короткое замыкание, при необходимости реле заменить |
Предпусковые подогреватели являются стандартным оборудованием многих автомобилей. При активной эксплуатации устройства модуль может выйти из строя. Облегчает жизнь водителю то, что ошибки мокрой автономки ПЖД КамАЗ дополнительно диагностировать не требуется.
Содержание
- 1 Расшифровка кодов ошибок ПЖД КамАЗ— таблица
- 2 Выявить и устранить неисправность предпускового подогревателя двигателя КамАЗ
- 3 Итог
На большинстве версий отечественного грузовика для дизеля монтируется автономка 14ТС 10, не требующая подключения к диагностическому сканеру или специализированному оборудованию. Котел подогрева автономного отопителя имеет для этих целей специальный индикатор. При возникновении поломки, на приборке загорается лампочка. Количество морганий элемента и указывает на порядковый номер ошибки. Неисправности расшифрованы далее.
Расшифровка кодов ошибок ПЖД КамАЗ— таблица
Указанные ниже неисправности предпускового подогревателя актуальны для всех поколений и модификаций КАМАЗ, начиная с Евро-2, с заводской модификацией типа:
- 4308;
- 43118;
- 65115.
Далее приведена таблица с расшифровкой всех указаний индикатора.
| № | Расшифровка |
| 1 | Теплообменник перегрет. Рекомендуется проверить циркуляцию жидкости в системе и не будет лишним выполнить диагностику системы датчиков. |
| 2 | Количество попыток запуска модуля исчерпано – система переходит в режим ожидания. Здесь следует проверить подачу топлива, выпуск отработанных газов и работу свечи накаливания. |
| 3 | Пламя периодически тухнет. Здесь потребуется проверить индикатор горения и поступление горючки в модуль. |
| 4 | Сломан привод нагнетателя или отказала свеча накаливания. Поврежденные элементы меняются на исправные. |
| 5 | Индикатор горения работает некорректно. Наилучший способ ремонта – замена детали целиком. |
| 6 | Сигнализатор перегрева или температурный датчик повреждены. Подобное нередко происходит по причине механического повреждения или физического износа. |
| 7 | Насос циркуляции не запускается. Следует выполнить диагностику соответствующего реле, предохранителей и проводки. Конечным этапом является диагностика компрессора. |
| 8 | Модуль управления агрегатом потерял связь с пультом. Здесь будет нужно просмотреть всю проводку и клеммы. |
| 9 | Уровень отключающего напряжения выходит за пределы допустимого уровня. Нужно проверить степень зарядки аккумулятора, бортовую цепь на наличие КЗ. |
| 10 | Превышено время на включение вентиляции. Система не получает достаточного охлаждения, возможно забился воздуховод или фильтр. |
Выявить и устранить неисправность предпускового подогревателя двигателя КамАЗ
Чтобы найти поломки достаточно внимательно проследить за соответствующим индикатором на приборной панели. В зависимости от неисправности, лампочка загорится и погаснет один раз или 2, 4, 5 либо моргнет 7 раз и более.
После определения количества мерцаний (указатели периодически повторяются), следует раскрыть расшифровку сигналов и прочитать там необходимую информацию.
Следующий этап – устранение неисправности. Определив источник проблемы, нужно выполнить ремонт или замену отказавшего элемента системы. Если повреждение серьезное (прогорание рабочей камеры и т.д.) весь подогреватель меняется целиком.
Итог
Автономный подогреватель КаМаЗ надежен и эффективен. Устройство обеспечивает требуемую температуру мотора для запуска зимой. Ремонт модуля можно выполнить своими руками, без привлечения сторонних специалистов.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
